Vŕtanie a rezanie závitov – zákazková výroba Lorch
Vŕtanie, zahlbovanie, vystružovanie a rezanie závitov veľkých dielov – priemer vŕtania do Ø 90 mm, vyloženie až 3 000 mm, závity M2 až M60. Oceľ, Hardox, nehrdzavejúca oceľ a jemnozrnná konštrukčná oceľ. Zákazková výroba v prevádzke v Lorch, Bádensko-Württembersko.
Vŕtanie do Ø 90 mm
Vŕtanie, zahlbovanie a vystružovanie do ocele, nehrdzavejúcej ocele, Hardox.
Závity do M60
Strojné rezanie závitov od M2 do M60.
Vyloženie až 3 000 mm
Rozmiestnenie otvorov aj hlboko vnútri veľkých dielov, bez preupínania.
Konštrukčná výška až 1 740 mm
Vysoké, rozmerné obrobky bez preupínania.
Priame ďalšie spracovanie
Zváranie, obrábanie, tryskanie, lakovanie vo vlastnej prevádzke.
Podľa výkresu · ISO 9001
Dokumentovaná kvalita, úplná sledovateľnosť materiálu.
Vŕtanie a rezanie závitov – strojná kapacita

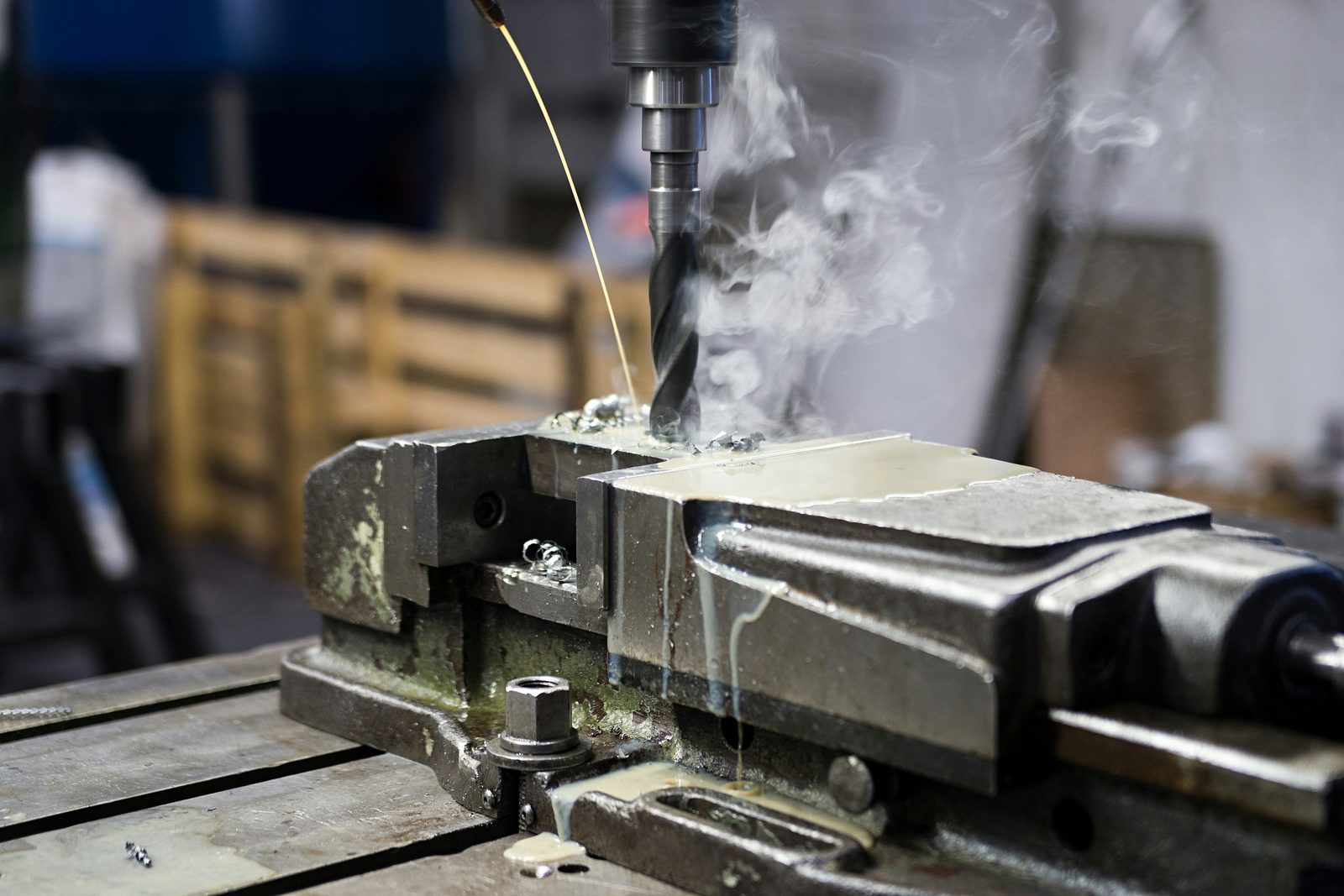

Vo firme Bock sa vŕta do Ø 90 mm – na troch ťažkých radiálnych vŕtačkách s voľne otočným vŕtacím ramenom. Vŕta, zahlbuje a vystružuje sa do ocele, Hardox, nehrdzavejúcej ocele a jemnozrnnej konštrukčnej ocele. Otočné rameno voľne polohuje vreteno nad obrobkom – otvory tak vznikajú aj hlboko vnútri veľkoplošných dielov, bez preupínania.

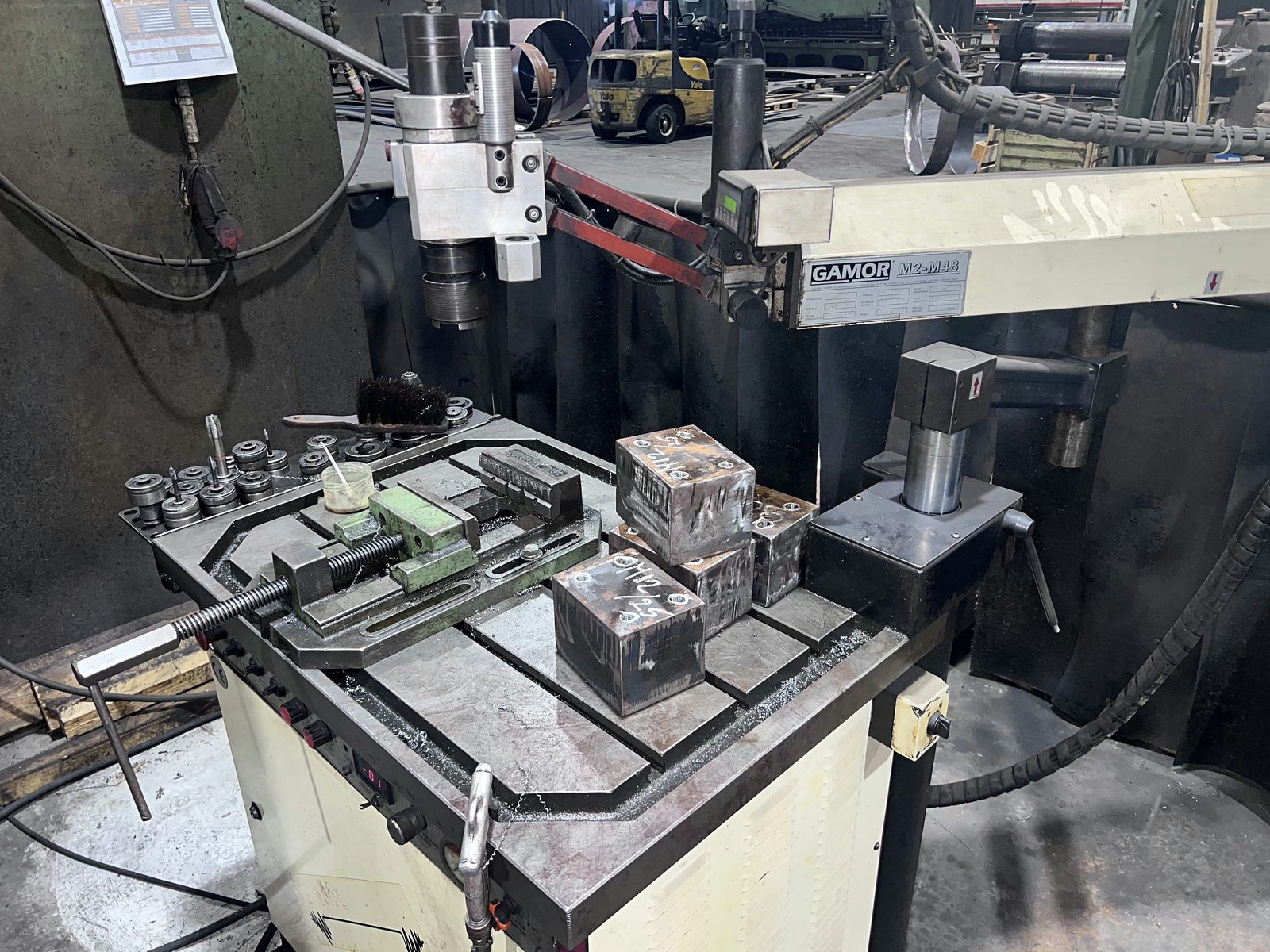

Závity firma Bock reže strojne do M60: Automat na rezanie závitov Gamor RHG-3BR pokrýva M2 až M48 vďaka automatickému otočnému ramenu; väčšie závity do M60 vyrábajú radiálne vŕtačky. Vyloženie dosahuje až 3 000 mm (Raboma 12UH 3000, do 1 605 mm medzi vretenom a stolom); pre vysoké obrobky ponúka Invema FR 65 až 1 740 mm pri vyložení 2 000 mm.
Radiálne vŕtačky dopĺňajú vyvŕtavačku a obrábanie veľkých dielov. Zatiaľ čo portálové frézky a vyvŕtavačka preberajú ťažké trieskové úlohy, radiálne vŕtačky pokrývajú flexibilné jednotlivé otvory, rozmiestnenia otvorov a závity na zváraných zostavách a veľkých dieloch. Žeriavová prevádzka 2×25 t zabezpečuje manipuláciu s ťažkými polotovarmi.
Vŕtané a závitom opatrené diely sa priamo vo vlastnej prevádzke ďalej spracovávajú – zvárajú, obrábajú, tryskajú a lakujú. Zákazková výroba prebieha podľa DIN EN ISO 9001:2015 s úplnou sledovateľnosťou materiálu a dokumentovaným zabezpečením kvality.
Stroje a rozmery – na prvý pohľad
Tri radiálne vŕtačky a jeden automat na rezanie závitov v prevádzke v Lorch:
| Stroj | Vyloženie | Vreteno–stôl | Vŕtanie Ø | Závit |
|---|---|---|---|---|

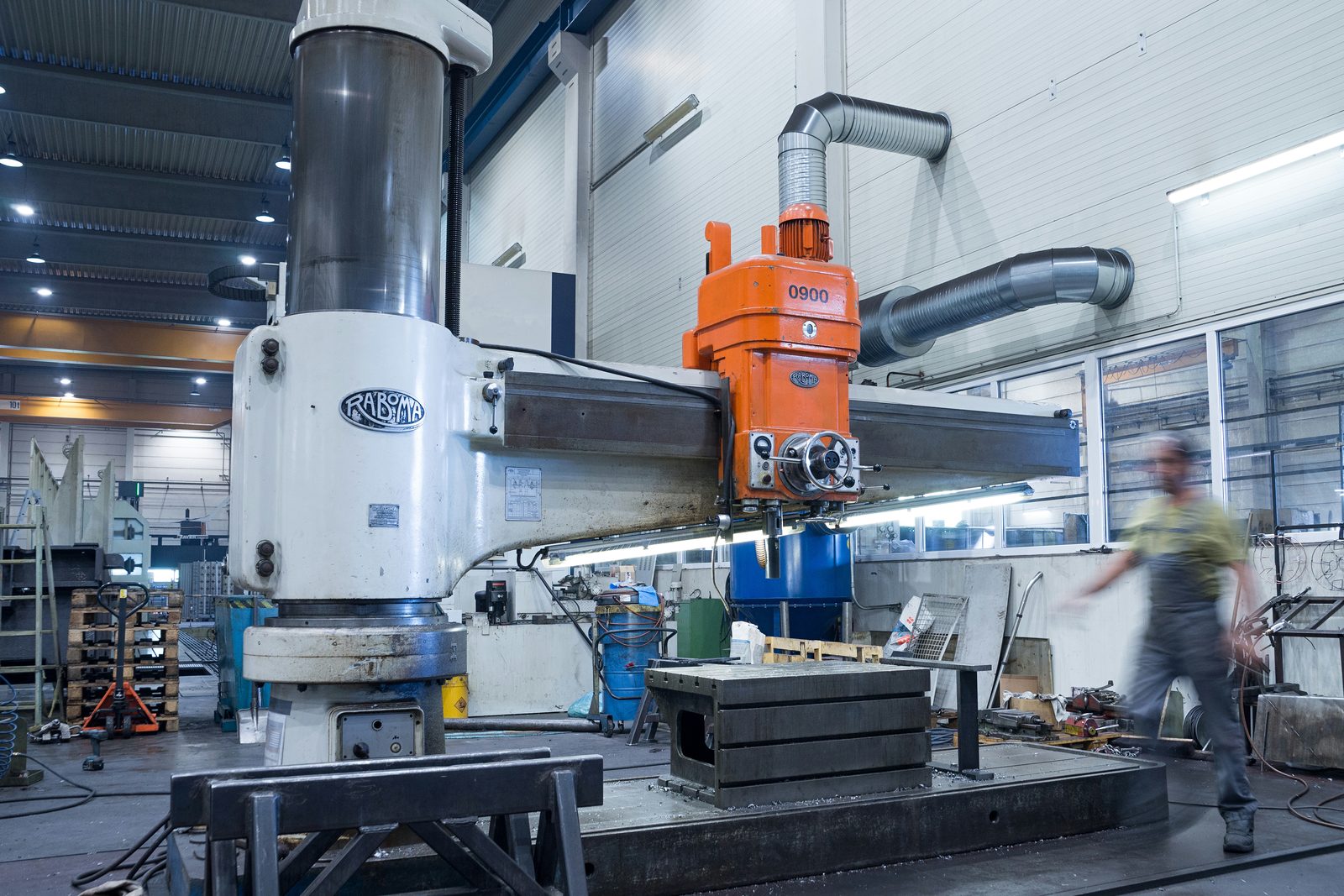

| Raboma 12UH 3000 · Radiálna vŕtačka | 3 000 mm | do 1 605 mm | do Ø 90 mm | do M60 |

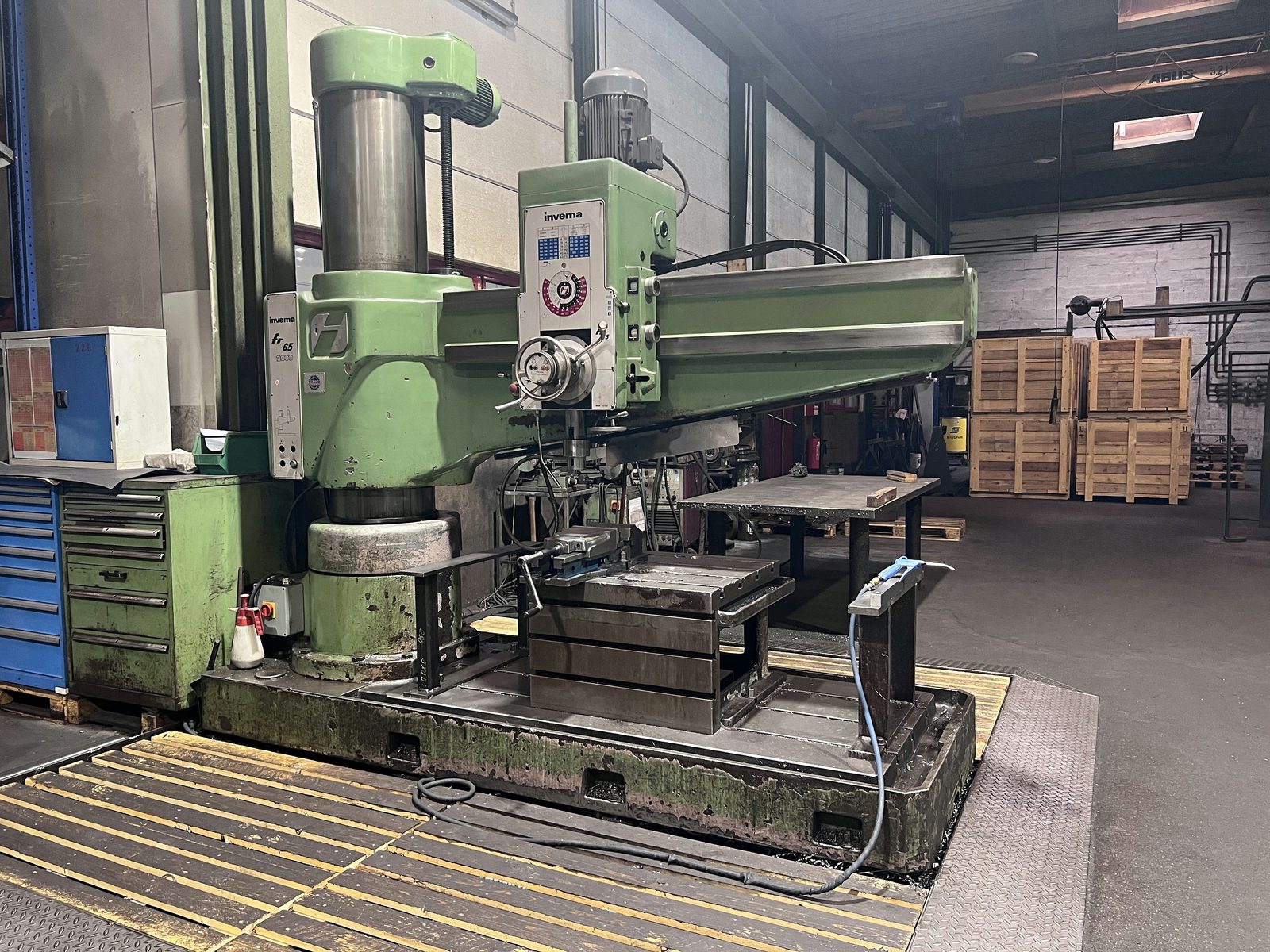

| Invema FR 65 · Radiálna vŕtačka | 2 000 mm | do 1 740 mm | do Ø 90 mm | do M60 |

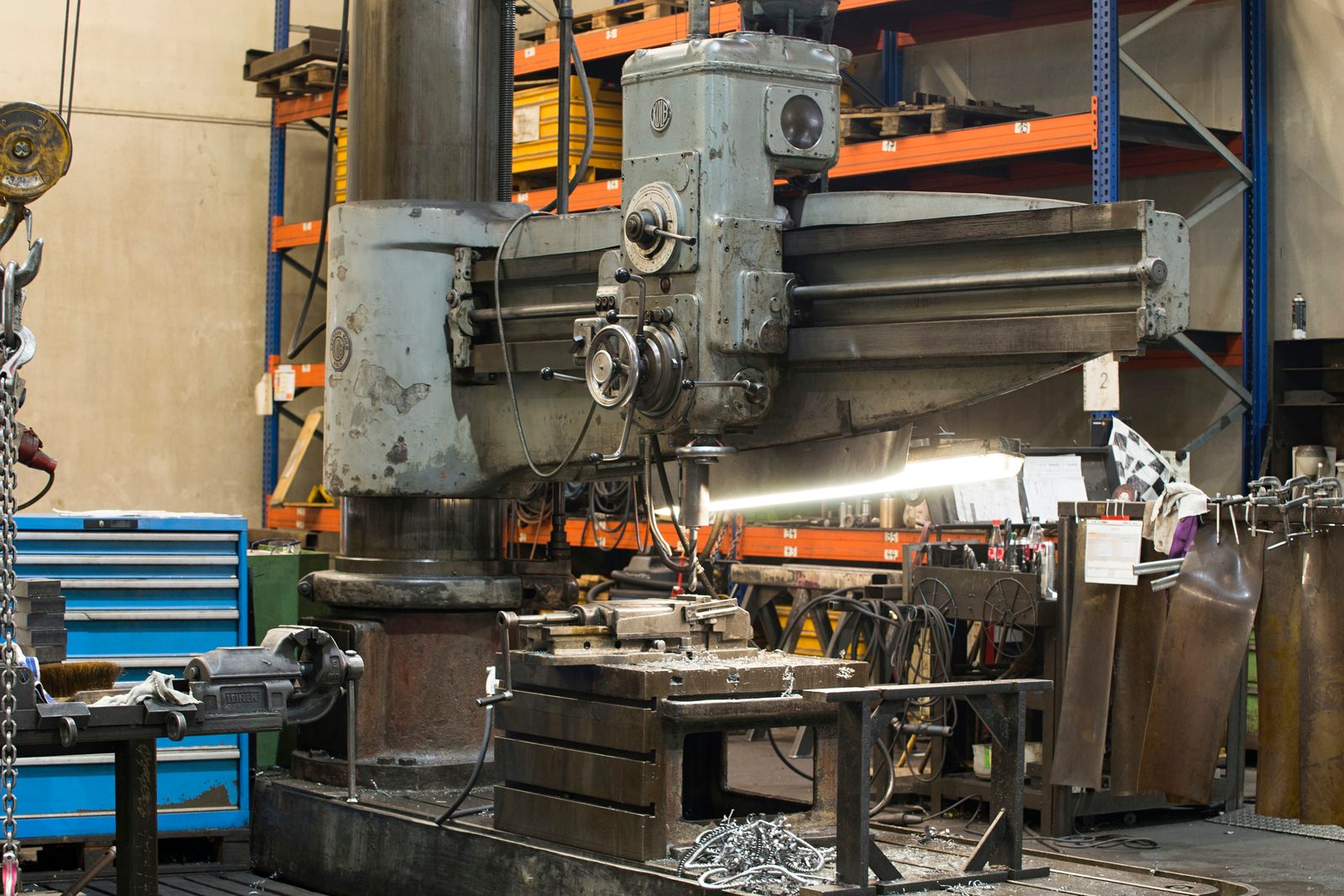

| Kolb HK 80 · Radiálna vŕtačka | 1 600 mm | do 1 205 mm | do Ø 80 mm | do M52 |
| Gamor RHG-3BR · Závitorezný automat | — | — | — | M2–M48 |
Automat na rezanie závitov Gamor RHG-3BR s automatickým otočným ramenom pre M2–M48; závity do M60 na radiálnych vŕtačkách. Priemer vŕtania, hĺbku vŕtania a veľkosť závitu preverujeme individuálne pre projekt na základe vášho výkresu – pri Hardox, nehrdzavejúcej oceli a jemnozrnnej konštrukčnej oceli vrátane prispôsobených rezných hodnôt.
Materiály na vŕtanie a rezanie závitov
Vŕtajú a závitom sa opatrujú nasledujúce materiály:
- Konštrukčná oceľ S235, S355 – rozmiestnenia otvorov a závity na oceľových zostavách
- Jemnozrnná konštrukčná oceľ S460–S1100 – vysokopevnostné pripájacie a spojovacie prvky
- Hardox 400 / 500 – otvory v dieloch odolných proti opotrebeniu
- Nerezová oceľ 1.4301, 1.4571 – vŕtanie a závity vo výrobe nádrží a aparátov
- Špeciálne ocele podľa výkresu a zadania zákazníka
Materiálové certifikáty poskytujeme na vyžiadanie alebo podľa požiadaviek projektu.
Typické aplikácie
Vŕtanie a rezanie závitov sa používa na:
- Rozmiestnenia otvorov a upevňovacie závity na zváraných veľkých zostavách
- Prírubové, pripájacie a spojovacie otvory vo výrobe zariadení a oceľových konštrukcií
- Závity M2 až M60 pre skrutkové spoje od jemnej mechaniky po veľké závity
- Jednotlivé otvory a rozmiestnenia otvorov na rámoch strojov a rámoch
- Prepracovanie a otvory na nakupovaných alebo zákazníkom dodaných dieloch
Vŕtané a závitom opatrené diely sa priamo v prevádzke zvárajú, obrábajú a povrchovo upravujú – bez externej logistiky medzi jednotlivými krokmi. Radiálne vŕtačky s vyložením až 3 000 mm dosahujú rozmiestnenia otvorov aj hlboko vnútri veľkoplošných dielov, závity od M2 do M60 sa vyrábajú procesne spoľahlivo. Vŕtanie, zahlbovanie, vystružovanie a rezanie závitov prebieha do ocele, Hardox, nehrdzavejúcej ocele a jemnozrnnej konštrukčnej ocele, aj pri vysokopevnostných materiáloch s prispôsobenými reznými hodnotami. Dokumentácia kvality a materiálové certifikáty podľa DIN EN ISO 9001:2015 sú dostupné pre všetky typy zákaziek. Zákazková výroba bez minimálneho množstva pre jednotlivé kusy a malé série. Zákazníkom dodané diely sa na vyžiadanie vŕtajú a opatrujú závitom. Krátky prechod k zváraniu, obrábaniu a povrchovej úprave v tej istej prevádzke.
Vŕtanie a rezanie závitov vo firme Bock – vaše výhody
Bock Maschinenbau ponúka vŕtanie a rezanie závitov ako integrovanú súčasť zákazkovej výroby:
- Vŕtanie do Ø 90 mm
- Vŕtanie, zahlbovanie a vystružovanie – maximálny priemer vŕtania na radiálnych vŕtačkách.
- Závity do M60
- Strojné rezanie závitov od jemnej mechaniky po veľké závity.
- Vyloženie až 3 000 mm
- Rozmiestnenia otvorov aj hlboko vnútri veľkoplošných dielov – bez preupínania.
- Hardox a špeciálne ocele
- Oteruvzdorné a vysokopevnostné ocele sa obrábajú s prispôsobenými reznými hodnotami.
- Žiadne minimálne množstvá
- Jednotlivé kusy, prototypy a sériové diely sa vyrábajú rovnocenne.
- DIN EN ISO 9001:2015
- Systém riadenia kvality s dokumentovanou sledovateľnosťou materiálu.
Výrobcovia strojov a oceľových konštrukcií z okresu Ostalbkreis, regiónu Stuttgartu a regiónu DACH nám zadávajú vŕtanie, zahlbovanie a rezanie závitov veľkých dielcov – radiálne vŕtanie do vyloženia 3 000 mm v Lorch.
Časté otázky o vŕtaní a rezaní závitov
Do akého priemeru sa vŕta a do akej veľkosti sa režú závity?
Vŕta sa do Ø 90 mm vrátane zahlbovania a vystružovania; závity sa režú strojne od M2 do M60. Automat na rezanie závitov Gamor RHG-3BR pokrýva M2 až M48, väčšie závity do M60 vyrábajú radiálne vŕtačky Raboma 12UH 3000 a Invema FR 65.
Aké vyloženie a akú konštrukčnú výšku dosahujú radiálne vŕtačky?
Raboma 12UH 3000 dosahuje vyloženie 3 000 mm pri vzdialenosti vreteno – stôl až 1 605 mm, Invema FR 65 vzdialenosť vreteno – stôl až 1 740 mm pri vyložení 2 000 mm. Voľne otočné vŕtacie rameno polohuje vreteno nad obrobkom, takže rozmiestnenia otvorov vznikajú aj hlboko vnútri veľkoplošných dielov bez preupínania.
Podľa čoho sa rozhoduje, či sa vŕta na radiálnej vŕtačke alebo na vyvŕtavačke?
Portálové frézky a vyvŕtavačka preberajú ťažké trieskové úlohy; radiálne vŕtačky pokrývajú flexibilné jednotlivé otvory, rozmiestnenia otvorov a závity na zváraných zostavách a veľkých dieloch. Priemer vŕtania, hĺbka vŕtania a veľkosť závitu sa preverujú v závislosti od projektu na základe výkresu.
Možno Hardox, nehrdzavejúcu oceľ a jemnozrnnú konštrukčnú oceľ vŕtať a opatriť závitom?
Áno. Vŕtanie, zahlbovanie, vystružovanie a rezanie závitov sa vykonáva v oceli, Hardox, nehrdzavejúcej oceli a jemnozrnnej konštrukčnej oceli; oteruvzdorné a vysokopevnostné ocele sa obrábajú s prispôsobenými reznými hodnotami.
Vŕtajú sa a opatrujú závitom aj diely dodané zákazníkom?
Áno. Diely dodané zákazníkom sa na vyžiadanie vŕtajú a opatrujú závitom, rovnako sa vykonáva prepracovanie a vŕtanie na nakupovaných dieloch, od jednotlivého dielu až po sériu.
Kontakt
Dopyt na vŕtanie a rezanie závitov
Zašlite nám svoj výkres s rozmiestnením otvorov, priemermi, veľkosťami závitov a materiálom. Preveríme realizovateľnosť a vypracujeme ponuku.
