Hydrotechnické konštrukcie a vodné stavby: plavebné vráta, hradiace klapky a dalby
Ako dodávateľ hydrotechnických konštrukcií vyrábame ťažké zvárané zostavy podľa výkresu — plavebné vráta, hradiace a klapkové uzávery, dalby — podľa DIN EN 1090-2 EXC3, pieskované a natreté podľa EN ISO 12944 v Lorchu v regióne Stuttgart.
Plavebné vráta, hradiace a klapkové uzávery, stavidlá a dalby — ťažko zvárané podľa vášho výkresu.
Pieskovanie do stupňa čistoty Sa 2,5 a nanášanie náteru podľa EN ISO 12944 v zariadení s rozmermi 25 × 7 × 6 m.
Ťažké a dlhé diely do hmotnosti kusa 50 t a dĺžky 26 m — manipulácia cez žeriavový systém 25 t.
Nosné zvárané konštrukcie podľa najvyššej v praxi certifikovanej triedy — plus EN ISO 3834-2.
VT, PT a MT vlastným skúšobným personálom s Level 2 podľa DIN EN ISO 9712 — priamo vo výrobe. UT v našom závode naším kooperačným partnerom.
Dodávateľ pre hydrotechnické konštrukcie
Dodávateľ hydrotechnických konštrukcií podľa výkresu — v Bock Maschinenbau to od roku 1963 znamená ťažké zvárané oceľové konštrukcie pre stavby vo vode a pri vode. Plavebné vráta, hradiace klapky a dalby nesú vysoké hydrostatické a dynamické zaťaženie a musia desaťročia zostať tesné, rozmerovo presné a odolné proti korózii. Ako certifikovaná zváračská prevádzka dimenzujeme každú zostavu na únosnosť, tesnosť a únavovú pevnosť.
Hĺbka výroby na to je kompletne v Lorchu v regióne Stuttgart. Od rezania plameňom na stole 20 × 3,5 m do hrúbky materiálu 200 mm cez zváranie pod tavivom a MAG až po CNC obrábanie veľkých dielov, pieskovanie a nanášanie náteru vzniká všetko pod jednou strechou. To skracuje priebežné časy, odpadajú prepravy medzi prevádzkami a zaisťuje sa úplná vysledovateľnosť materiálu podľa EN 10204.
Vyrábame ako zákazkový výrobca podľa vašich zadaní — od jednotlivého uzáveru až po kompletnú zostavu vrát. Na 14 000 m² výrobnej plochy pracuje vyše 100 kvalifikovaných pracovníkov s 63 rokmi skúseností v ťažkých oceľových konštrukciách.
Typické diely pre hydrotechnické konštrukcie
Či ide o novostavbu vzdúvacieho objektu alebo o výmenu jednotlivých uzáverov — vyrábame podľa výkresu a zadania zákazníka:
- Plavebné vráta a zostavy pre plavebné komory pre kanály, prístavy a vodné cesty — zvárané telesá vrát s obrobenými pripojovacími a tesniacimi plochami
- Stavidlá a šupátka plavebných komôr — uzávery na reguláciu vody, rozmerovo presne zvárané a mechanicky obrobené

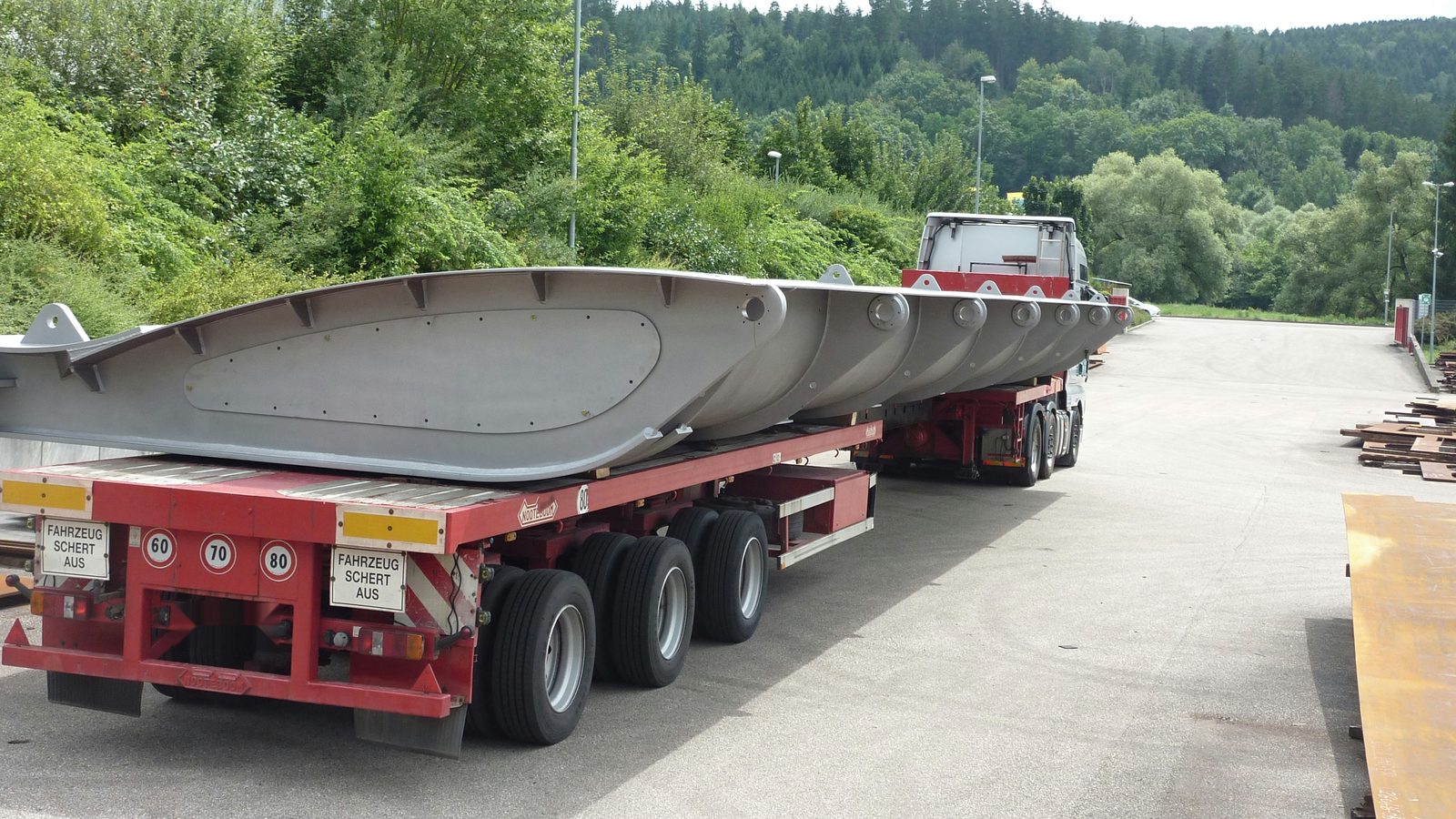

- Klapkové uzávery, ako aj hradiace a vzdúvacie klapky pre vzdúvacie objekty — torzne tuhé duté telesá s dlhými, tesnými zvarmi
- Dalby — zvárané konštrukcie pre prístavy a kotviská, dimenzované na rázové a prirážacie zaťaženie
- Komponenty vzdúvacích objektov a nosné rámové konštrukcie podľa výkresu — od zabudovacieho rámu až po kompletnú zostavu
Ďalšie diely pre hydrotechnické konštrukcie vyrábame podľa výkresu na dopyt — pošlite nám svoje podklady.
Materiály pre hydrotechnické konštrukcie
Pre nosné konštrukcie vo vodných stavbách spracúvame konštrukčnú oceľ S235/S355 a jemnozrnnú konštrukčnú oceľ do S1100 — pre hmotnostne optimalizované vráta a klapky s vysokou medzou klzu. Kde sa vyžaduje zvýšená odolnosť proti korózii, vyrábame z nehrdzavejúcej ocele 1.4301 až 1.4571, ako aj z duplexnej ocele 1.4462. Celkovo je k dispozícii vyše 40 akostí materiálov, bežné kvality zo skladu.
Každá šarža je úplne označená a zdokumentovaná hutným osvedčením 3.1 podľa EN 10204. Na preznačovanie zvyškového materiálu sme splnomocnení organizáciou GSI SLV München — vysledovateľnosť zostáva uzavretá od príjmu tovaru až po hotovú zostavu.
Protikorózna ochrana podľa EN ISO 12944 — pieskovanie a nanášanie náterov vo vlastnom závode
Diely hydrotechnických konštrukcií sú trvalo vystavené vode, vlhkosti a striedavému zaťaženiu — o životnosti rozhoduje protikorózna ochrana. Vráta, klapky a dalby pieskujeme v pieskovacom zariadení s rozmermi 25 × 7 × 6 m do stupňa čistoty Sa 2,5 a následne ich natierame podľa EN ISO 12944 — dimenzované na vysoké kategórie korozivity a dlhú dobu ochrany.
Keďže zváranie, mechanické obrábanie, pieskovanie a nanášanie náterov prebiehajú v tom istom závode, nie sú potrebné medzitransporty a nedochádza k poškodeniu náterov cudzou manipuláciou. Zostavu dostanete pripravenú na zabudovanie so zdokumentovanou skladbou náteru.
Priemyselné lakovanie podľa EN ISO 12944
Dojmy z našej protikoróznej ochrany

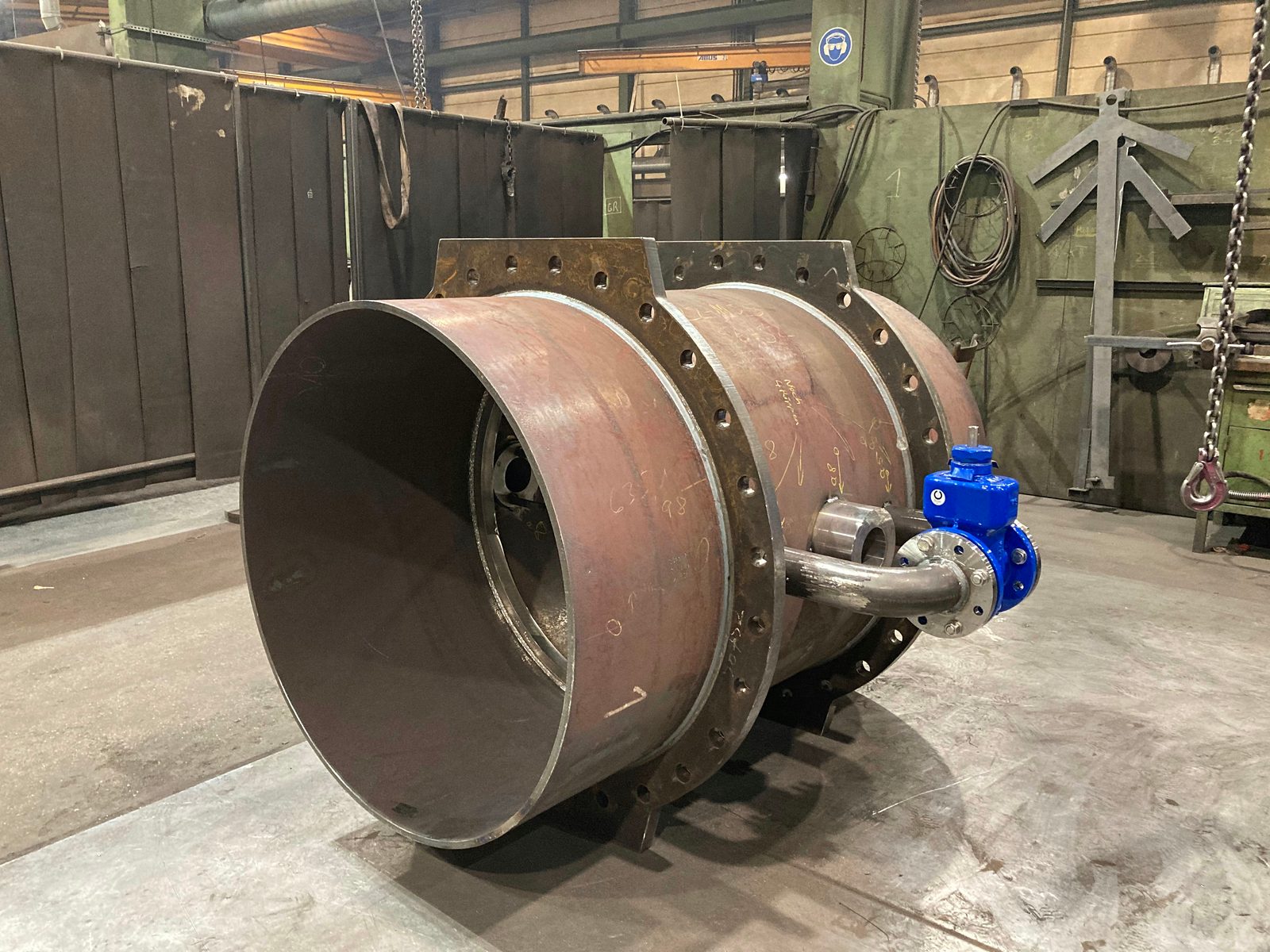

Skutočné zábery z našej výroby v Lorchu – zvárané valcové teleso s prírubami, čerstvo natreté v lakovacej kabíne a potom naložené na ťažkú prepravu. Vráta, klapky a dalby pre hydrotechnické konštrukcie prechádzajú rovnakým reťazcom pieskovania, náterov a nakládky.
Kvalita a skúšanie v hydrotechnických konštrukciách
Plavebné vráta a hradiace uzávery sú nosné, trvalo striedavo zaťažované zvárané konštrukcie — vyrábame ich podľa DIN EN 1090-2 EXC3, najvyššej v praxi certifikovanej triedy vyhotovenia, a s EN ISO 3834-2 spĺňame komplexné požiadavky na kvalitu zvárania. Dokumentácia materiálov podľa EN 10204 patrí k štandardu.
Nedeštruktívne skúšanie vo vlastnom závode
Zvary vo vodných stavbách musia byť tesné a únavovo odolné — skúšame ich tam, kde vznikajú:
- Vizuálnu kontrolu (VT), kapilárnu skúšku (PT) a skúšku magnetickou práškovou metódou (MT) vykonávajú vlastní skúšobní pracovníci s Level 2 podľa DIN EN ISO 9712 priamo vo výrobe.
- Ultrazvuková skúška (UT) sa vykonáva podľa projektu v našom závode certifikovaným skúšobným personálom nášho kooperačného partnera. Deštruktívne skúšky, ako sú ťahové skúšky, zadávame akreditovaným partnerským laboratóriám. Objemové skúšky (rádiografická skúška RT, ultrazvuková skúška UT) zabezpečujú, pokiaľ sú objednané, kvalifikovaní partneri.
Rozsah skúšok a dokumentácia sa riadia vašou špecifikáciou alebo normou — so skúšobnými protokolmi ku každej zostave.
Prečo Bock ako dodávateľ v hydrotechnických konštrukciách
- Ťažké a veľké z jednej ruky
- Delenie, zváranie, CNC obrábanie veľkých dielov, pieskovanie a nanášanie náterov v tom istom závode — diely do 50 t a 26 m, manipulované cez žeriavový systém 25 t.
- Protikorózna ochrana vo vlastnom závode
- Pieskovanie do Sa 2,5 a náter podľa EN ISO 12944 v zariadení 25 × 7 × 6 m — bez medzitransportu k lakovni.
- Certifikované a vysledovateľné
- DIN EN 1090-2 EXC3, EN ISO 3834-2, hutné osvedčenie 3.1 a úplné označenie materiálu podľa EN 10204 — preznačovanie na základe splnomocnenia organizáciou GSI SLV München.
- Skúšobná kompetencia vo vlastnom závode
- VT, PT a MT s Level 2 podľa DIN EN ISO 9712 vlastným personálom, UT v našom závode naším kooperačným partnerom — krátke cesty medzi zvarom a skúšobným protokolom.
- Skúsenosti od roku 1963
- 63 rokov ťažkých oceľových konštrukcií, vyše 100 kvalifikovaných pracovníkov a 14 000 m² výrobnej plochy v Lorchu v regióne Stuttgart.
Časté otázky — hydrotechnické konštrukcie
Vyrába Bock plavebné vráta a dalby podľa výkresu?
Áno. Plavebné vráta, hradiace a vzdúvacie klapky, klapkové uzávery, stavidlá a dalby vyrábame podľa vášho výkresu — ťažko zvárané podľa DIN EN 1090-2 EXC3, mechanicky obrobené a chránené proti korózii podľa EN ISO 12944.
Ako Bock chráni diely hydrotechnických konštrukcií proti korózii?
Diely pieskujeme v zariadení s rozmermi 25 × 7 × 6 m do stupňa čistoty Sa 2,5 a následne ich natierame podľa EN ISO 12944 — dimenzované na vysoké kategórie korozivity pre trvalé nasadenie vo vode a pri vode. Pieskovanie a nanášanie náterov prebiehajú v tom istom závode ako zváranie.
Do akej veľkosti a hmotnosti sa vyrába?
Do hmotnosti kusa 50 t a dĺžky dielu 26 m. Manipuláciu s ťažkými telesami vrát a klapiek preberá žeriavový systém 25 t; rezanie plameňom je možné na stole 20 × 3,5 m do hrúbky materiálu 200 mm.
Aké materiály spracúva Bock pre hydrotechnické konštrukcie?
Konštrukčnú oceľ S235/S355, jemnozrnnú konštrukčnú oceľ do S1100, nehrdzavejúcu oceľ 1.4301 až 1.4571 a duplexnú oceľ 1.4462 — celkovo vyše 40 akostí materiálov. Každá dodávka dostane na želanie hutné osvedčenie 3.1 podľa EN 10204 s úplnou vysledovateľnosťou.
Ako sa skúšajú a dokumentujú zvary v hydrotechnických konštrukciách?
Vizuálnu, kapilárnu a magnetickú práškovú skúšku (VT, PT, MT) vykonávajú vlastní skúšobní pracovníci s Level 2 podľa DIN EN ISO 9712 u nás v závode; ultrazvukovú skúšku (UT) vykonáva v našom závode náš kooperačný partner. Rozsah skúšok a protokoly sa riadia vašou špecifikáciou — dokumentáciu dodávame spolu so zostavou.
Pre ktoré regióny pôsobí Bock ako dodávateľ hydrotechnických konštrukcií?
Vyrába sa v Lorchu v regióne Stuttgart; dodávame objednávateľom hydrotechnických konštrukcií v celom Nemecku a v regióne DACH. Pošlite nám dopyt — preverenie výkresu a ponuka sú nezáväzné.
Dopytovať diely pre hydrotechnické konštrukcie
Pošlite nám svoje výkresy — preveríme výrobu ťažkých hydrotechnických zostáv vrátane mechanického obrábania a protikoróznej ochrany podľa EN ISO 12944 a vypracujeme nezáväznú ponuku.
Certifikované podľa DIN EN 1090-2 EXC3 · Hutné osvedčenie 3.1 podľa EN 10204.
