CNC obrábanie veľkých dielov zo 40+ akostí materiálu do 26 m – zákazková výroba južné Nemecko
CNC obrábanie veľkých dielov pre ťažké diely do 50 t – portálové frézovanie, frézovanie s pohyblivým stojanom, horizontálne vyvrtávačky a karuselové sústruženie pod jednou strechou, z ocele, Hardoxu a nerezovej ocele ako zákazková výroba v Lorchu.
Frézovanie do 26 000 mm
Portálové frézovanie a frézovanie s pohyblivým stojanom pre mimoriadne dlhé a veľkorozmerné diely.
Obrábanie na vyvrtávačke
Tri CNC horizontálne vyvrtávačky s otočným stolom – vŕtanie, vyvrtávanie a frézovanie na jedno upnutie.
Karuselové sústruženie Ø 4 800 mm
Otočný stôl pre rotačne symetrické ťažké diely do 50 t.
Ťažké diely do 50 t
Žeriavový systém 2×25 t a halová infraštruktúra pre všetky veľkosti dielov.
Oceľ · Hardox · nerezová oceľ
Konštrukčná oceľ, jemnozrnná konštrukčná oceľ do S1100, Hardox 400/500 a nerezová oceľ 1.4301/1.4571.
DIN EN ISO 9001:2015
Systém manažérstva kvality s dokumentovaným vedením materiálov.
CNC obrábanie veľkých dielov – všetky metódy pod jednou strechou
Obrábanie veľkých dielov znamená v spoločnosti Bock frézovanie, vŕtanie, vyvrtávanie a sústruženie dielov, ktoré sú pre štandardné stroje príliš veľké, príliš dlhé alebo príliš ťažké – až do dĺžky 26 000 mm a hmotnosti 50 t. Portálové frézovanie, frézovanie s pohyblivým stojanom, horizontálne vyvrtávačky a karuselové sústruženie do seba zapadajú v tej istej prevádzke, takže zložité obrobky sa kompletne obrobia bez externej logistiky.
Ktorý stroj obrobí váš diel, určujeme na základe vašej špecifikácie – toto priradenie je súčasťou nášho výrobného know-how a výber vám úplne odoberáme. Pre každú úlohu je k dispozícii vhodný stroj; to znižuje počet nastavovacích a prepínacích úkonov a zabezpečuje úzke tolerancie polohy aj na veľké vzdialenosti.
Programuje sa podľa CAD údajov alebo výkresových rozmerov – jednotlivé diely, prototypy aj malé série rovnako, ako zákazková výroba bez minimálnych množstiev. Žeriavový pojazd 2×25 t zabezpečuje nastavovanie a polohovanie všetkých veľkých dielov; rozmerové protokoly, kontrolu prvého vzorku a doklady o materiáli poskytujeme podľa projektu v súlade s DIN EN ISO 9001:2015.
Po trieskovom obrábaní sa veľké diely odovzdávajú priamo na zváranie, pieskovanie a lakovanie – kompletná výroba z jednej ruky, bez externej logistiky medzi jednotlivými krokmi spracovania.
Video
CNC obrábanie veľkých dielov na videu
Živý pohľad do ťažkého obrábania veľkoformátových dielov v Lorch – úber triesky, vreteno a presnosť na ťažkých dieloch do 50 t. Klepnutím na video ho prehráte so zvukom.
Diely do 50 t
Pojazdy do dĺžky 26 000 mm – veľké diely, ktoré sú pre štandardné stroje príliš veľké, príliš dlhé alebo príliš ťažké, na niekoľko upnutí.
Všetky technológie pod jednou strechou
Portálové frézovanie, frézovanie s pojazdným stojanom, horizontálne vyvrtávačky a karuselové sústruženie na seba nadväzujú v tom istom závode – bez externej logistiky medzi krokmi.
Zákazková výroba podľa DIN EN ISO 9001
Jednotlivý diel, prototyp a malá séria bez minimálnych množstiev – s rozmerovým protokolom, kontrolou prvej vzorky a materiálovým atestom.
Stroje pre obrábanie veľkých dielov
Štyri skupiny zariadení pre trieskové obrábanie veľkých dielov – každá s vlastným profilom silných stránok:

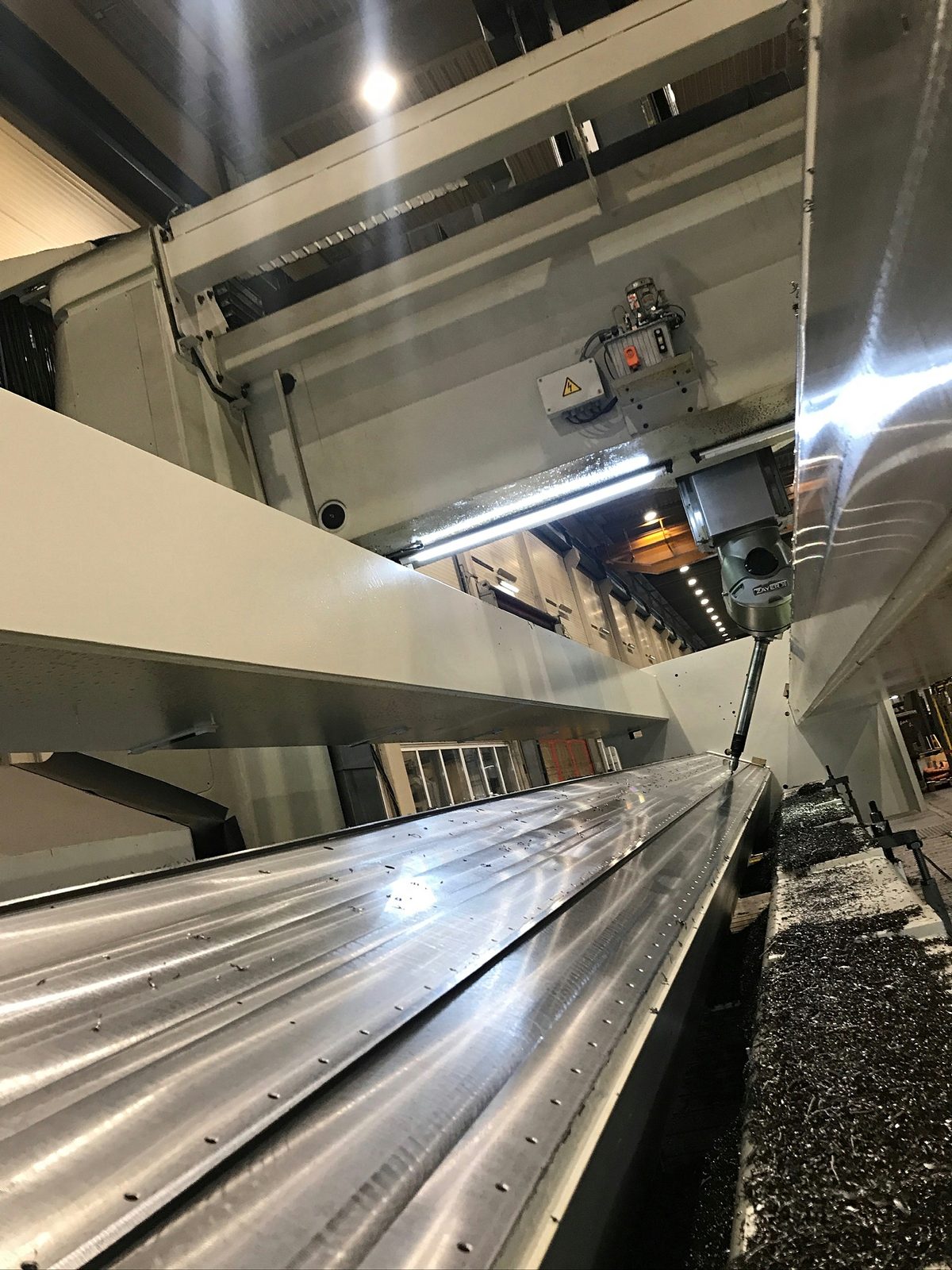

Portálové frézovanie – Zayer Thera W
Dve portálové frézky s 30° výkyvnou frézovacou hlavou a obojstranne podopretým portálom – maximálna tuhosť pre dlhé, veľkorozmerné diely.
Pojazd do 26 000 mm · do 50 t
Zobraziť stroj
Frézovacie centrum s pohyblivým stojanom – Soraluce FR 20 000
Stroj s pohyblivým stojanom s výkyvnou frézovacou hlavou a otočným stolom – hore otvorený pracovný priestor pre rozmerné, vysoké ťažké diely.
X 20 000 mm · otočný stôl 2,5 × 2,5 m
Zobraziť stroj
CNC horizontálna vyvrtávačka – TOS-Varnsdorf WHN 13
Tri konštrukčne rovnaké vyvrtávačky s vŕtacím vretenom Ø 130 mm a otočným stolom – vŕtanie, vyvrtávanie, frézovanie a rezanie závitov na jedno upnutie.
Vreteno Ø 130 mm · 3 stroje
Zobraziť stroj

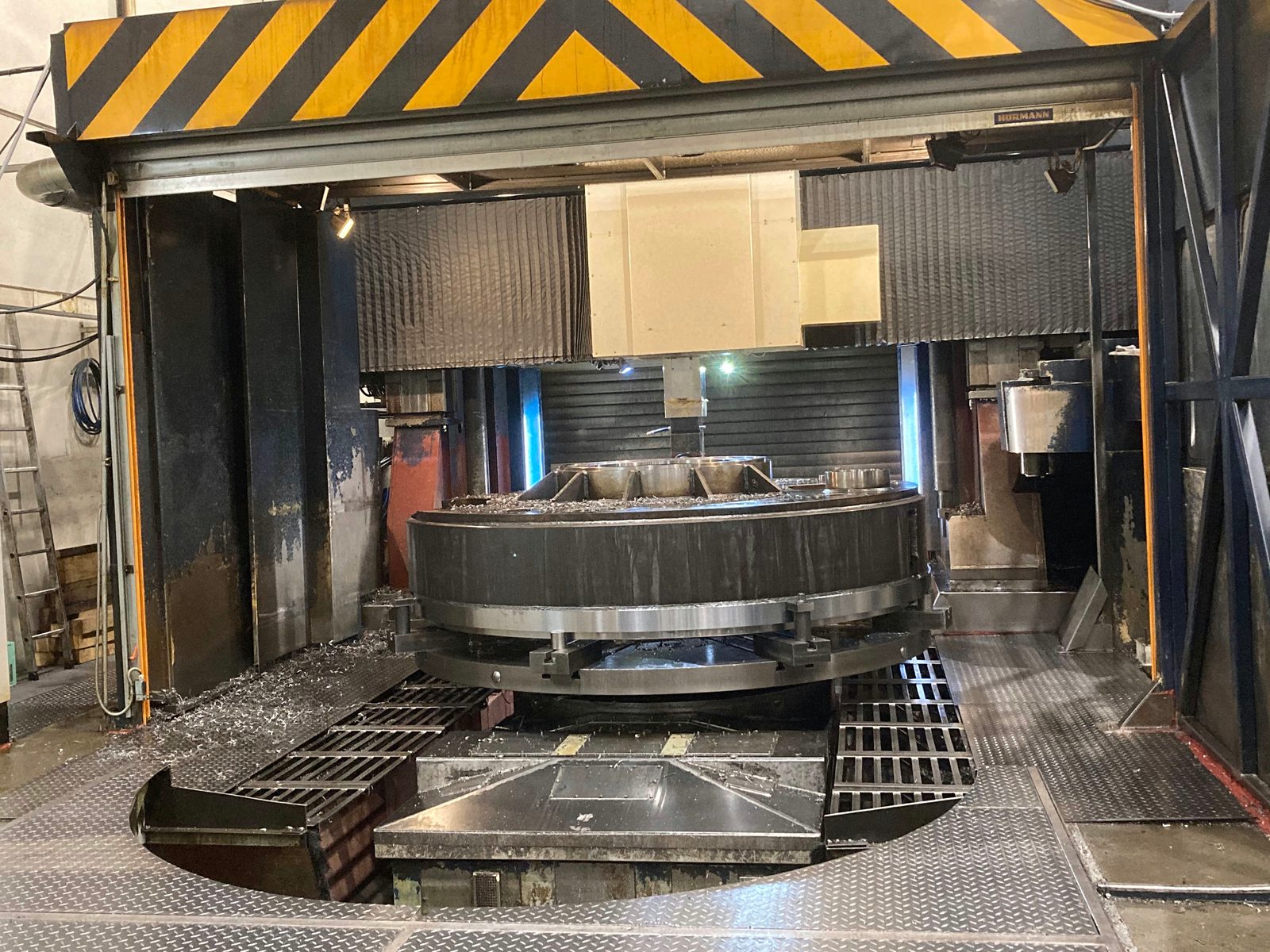

Karuselové sústruženie – Feichter
Vertikálne sústruženie rotačne symetrických ťažkých dielov – veľké príruby, otočné vence, krúžky a puzdrá podľa výkresu.
Ø 4 800 mm · do 50 t
Zobraziť stroj
Špeciálne nástroje – fundus nástrojov z 63 rokov
Samotné veľké stroje ešte diel nedokončia – rozhodujúci je nástroj vo vretene. Za 63 rokov zákazkovej výroby vybudovala spoločnosť Bock mimoriadne hlboký fond nástrojov a špeciálnych nástrojov. Tento počas desaťročí rastúci fundus je skutočnou výhodou lokality: robí nás nezávislými od zdĺhavého obstarávania špeciálnych nástrojov a umožňuje obrábanie, ktoré mnohí zákazkoví výrobcovia musia zadávať externe alebo odmietnuť.
- Dlhé vŕtacie a vyvŕtavacie tyče pre hlboké otvory a vystružované ložiskové sedlá
- Uhlové frézovacie hlavy pre ťažko prístupné plochy a viacstranné obrábanie
- Špeciálne frézy a veľké čelné frézy pre neobvyklé kontúry a veľké objemy trieskového obrábania
- Špeciálne vrtáky, závitníky a nástroje na rezanie závitov až do veľkých rozmerov
- Vlastné upínače, upínacie a pridržiavacie prípravky pre rozmerné a ťažké obrobky
- Kalibrované meradlá a skúšobné prostriedky pre rozmerovú kontrolu veľkých geometrií
Bock je tak univerzálne pripravený – či už ide o neobvyklú geometriu, hlboký otvor alebo ťažko prístupnú plochu: spravidla je vhodný nástroj už k dispozícii v podniku. To skracuje časy nastavovania a obstarávania a rozširuje spektrum dielov, ktoré dokážeme vyrábať hospodárne.
Materiály pre CNC obrábanie veľkých dielov
Bock používa prevažne európske kvalitné ocele:
- Konštrukčná oceľ S235, S355 – Štandardná konštrukčná oceľ
- Jemnozrnná oceľ do S1100 – vysokopevnostná, zvariteľná
- Hardox 400 / 500 – Oteruvzdorná oceľ pre namáhané súčasti
- Nerezová oceľ 1.4301, 1.4571 – koróziivzdorná
- Špeciálne ocele podľa výkresu a zadania zákazníka
Materiálové certifikáty a doklady o materiáli sa poskytujú podľa projektu.
Typické použitia
CNC obrábanie veľkých dielov v spoločnosti Bock sa využíva pre:
- Základové dosky, lôžka strojov a nosné konštrukcie
- Príruby, krúžky a puzdrá pre ťažké zaťaženie
- Nosníky a priečne diely pre žeriavové a vozidlové zariadenia
- Zložité diely pre výrobu technologických zariadení a špeciálnych strojov
- Dodatočne obrobené zvárané konštrukcie a zvárané zostavy
Vyrobené diely možno v tej istej prevádzke zvárať, pieskovať a lakovať – kompletná výroba bez externej logistiky medzi jednotlivými krokmi spracovania. Žeriavový systém 2×25 t zabezpečuje manipuláciu vo všetkých výrobných oblastiach. Požiadavky z oblasti výroby žeriavov, výroby vozidiel a výroby technologických zariadení sú splnené prostredníctvom DIN EN ISO 9001:2015, rozmerových protokolov a dokladov o materiáli – jednotlivé diely, prototypy a malé série bez minimálnych množstiev.
CNC obrábanie veľkých dielov v spoločnosti Bock – vaše výhody
Bock Maschinenbau prevádzkuje obrábanie veľkých dielov ako súčasť úplného výrobného procesu:
- Všetky metódy pod jednou strechou
- Portálové frézovanie, frézovanie s pohyblivým stojanom, vyvrtávačky a karuselové sústruženie do seba zapadajú.
- Diely do 26 m / 50 t
- Pojazdy do 26 000 mm a žeriav 2×25 t pre najväčšie obrobky.
- Vhodný stroj pre každý diel
- Priradenie zariadenia podľa vašej špecifikácie preberáme úplne.
- Zákazková výroba bez minimálnych množstiev
- Jednotlivé diely, prototypy a sériové diely sa vyrábajú rovnako.
- DIN EN ISO 9001:2015
- Systém manažérstva kvality s dokumentovaným vedením materiálov.
- Fundus nástrojov z desaťročí
- 63 rokov rastúci fond špeciálnych nástrojov – pre takmer každú geometriu je vhodný nástroj priamo v podniku.
- Vyše 20 strojov v podniku
- Sedem veľkých CNC obrábacích centier plus celé spektrum pod nimi – od 26 m portálového frézovacieho centra až po konvenčný sústruh, všetko pod jednou strechou.
- Veľké diely pre región
- Výrobcovia strojov a zariadení z oblasti Stuttgart, z celého regiónu DACH a z celej Európy si u nás v Lorch nechávajú frézovať, sústružiť a vŕtať svoje ťažké diely s hmotnosťou až 50 t – z jednej ruky.
Časté otázky k obrábaniu veľkých dielov
Aké veľké môžu byť diely?
Pojazdy pri frézovaní dosahujú až 26 000 mm (portálové frézovanie Zayer Thera W); pomocou žeriava 2×25 t sa nastavujú obrobky do 50 t. Karuselové sústruženie je možné do Ø 4 800 mm. Ktorý stroj obrobí váš diel, priradíme podľa vašich požiadaviek.
Aké metódy obrábania zahŕňa obrábanie veľkých dielov?
Portálové frézovanie a frézovanie s pohyblivým stojanom, obrábanie na vyvrtávačke (vŕtanie, vyvrtávanie, frézovanie, rezanie závitov) ako aj karuselové sústruženie – všetko v tej istej prevádzke, doplnené o zváranie, pieskovanie a lakovanie.
Aké materiály sa obrábajú?
Konštrukčná oceľ S235/S355, jemnozrnná konštrukčná oceľ do S1100, Hardox 400/500 ako aj nerezová oceľ 1.4301/1.4571 a špeciálne ocele podľa výkresu. Materiálové certifikáty poskytujeme podľa projektu.
Vyrábate aj jednotlivé diely?
Áno. Obrábanie veľkých dielov prebieha ako zákazková výroba bez minimálnych množstiev – jednotlivé diely, prototypy a malé série rovnako, programované podľa CAD údajov alebo výkresových rozmerov.
Disponujete špeciálnymi nástrojmi pre neobvyklé obrábanie?
Áno. Za 63 rokov vybudovala spoločnosť Bock hlboký fond nástrojov a špeciálnych nástrojov – dlhé vŕtacie a vyvŕtavacie tyče, uhlové frézovacie hlavy, špeciálne frézy, špeciálne vrtáky a nástroje na rezanie závitov, ako aj vlastné upínače a meradlá. Vďaka tomu vyrábame aj neobvyklé geometrie, hlboké otvory a ťažko prístupné plochy bez toho, aby sme boli odkázaní na zdĺhavé obstarávanie špeciálnych nástrojov.
