Dlhé lôžka a veľké rámy
Portálové frézovanie do dĺžky dielu 26 m — veľké rámy mechanicky obrobené načisto na málo upnutí.

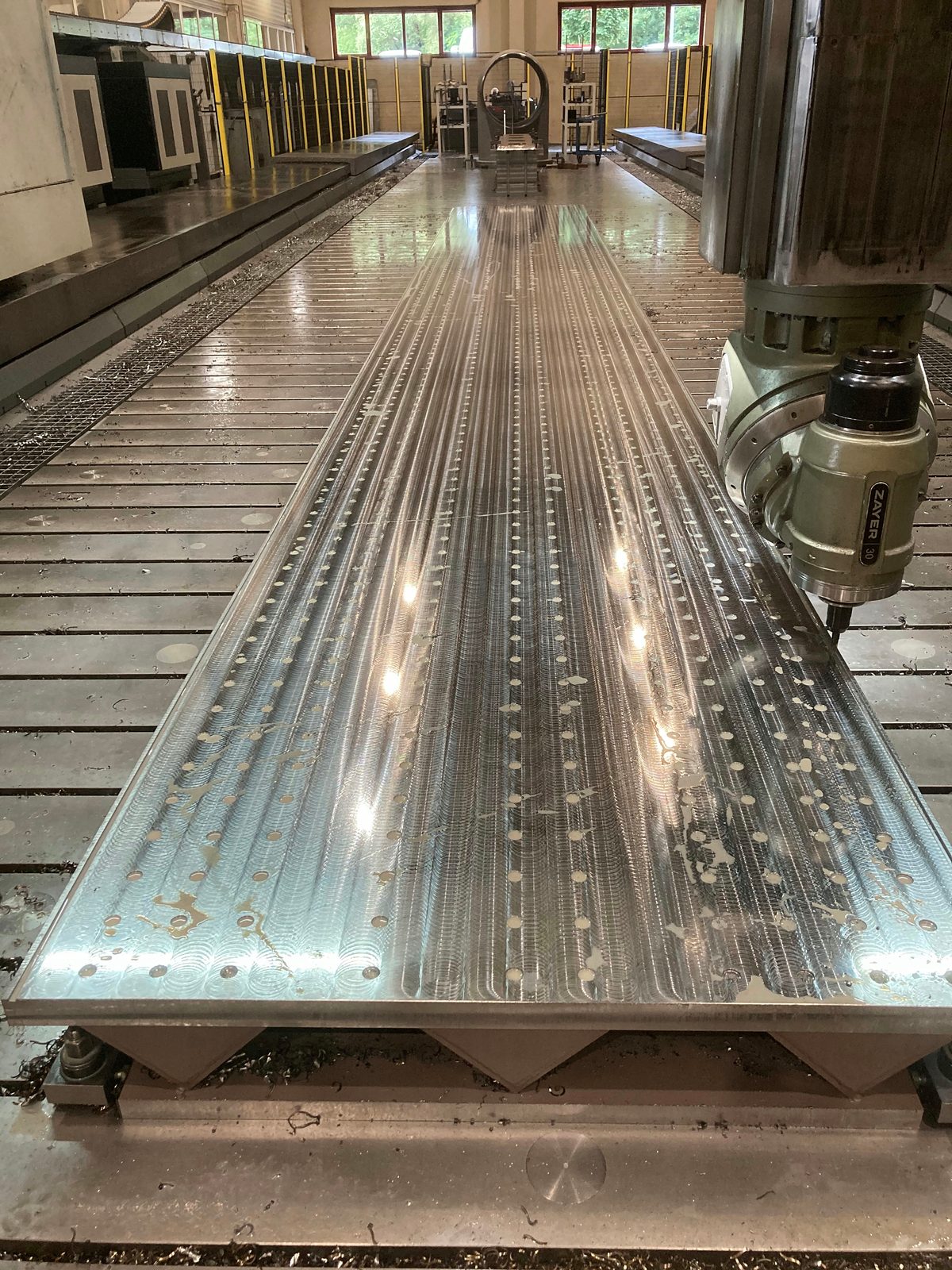

Zayer Thera W 26000 · Portálová frézka
Lôžko stroja, kompletne frézované do roviny
Obrábacie stroje a lisy: zvárané strojové rámy s nízkym pnutím
Bock je vaším dodávateľom pre výrobu obrábacích strojov a lisov: zvárané strojové rámy, zvárané rámy a stoly lisov s nízkym pnutím a mechanicky obrobené načisto — vyrobené podľa DIN EN 1090-2 EXC3 v Lorchu v regióne Stuttgart.
Rámy a stojany
Zvárané strojové rámy, zvárané a frézovacie rámy, stoly lisov a strojové stoly — torzne tuhé podľa výkresu.
Pokoj v štruktúre
Vibračné uvoľnenie pnutia a rovnanie plameňom pred konečným obrábaním — rozmerová presnosť, ktorá vydrží pod trvalým zaťažením.
Obrobené načisto
Portálové frézovanie do 26 m — lícované plochy, uloženia vedení a otvory z jednej ruky.
Do 50 t
Ťažké rámy do hmotnosti kusa 50 t — bezpečná manipulácia cez žeriavový systém 25 t.
EN 1090-2 EXC3
Nosné zvary podľa najvyššej v praxi certifikovanej triedy vyhotovenia — plus EN ISO 3834-2.
Váš dodávateľ pre výrobu obrábacích strojov a lisov
Ako dodávateľ pre výrobu obrábacích strojov vyrábame to, čo nesie váš stroj: strojové rámy, zvárané rámy, frézovacie rámy, stoly lisov a strojové stoly podľa vášho výkresu. Tieto základné telesá zachytávajú roky vysoké statické a dynamické sily — rezné sily, lisovacie sily, zrýchlenia — a nesmú pritom stratiť ani rovinnosť, ani rozmerovú presnosť.
Naša výrobná logika je preto zameraná na pokoj v štruktúre: zvárame torzne tuhé konštrukcie zo S235, S355 a jemnozrnnej konštrukčnej ocele, vlastné pnutia odbúravame vibračným uvoľnením pnutia, rovnáme plameňom — a rámy obrábame načisto až potom. Lícované plochy, uloženia vedení a otvory tak zostávajú trvalo v tolerancii.
Od rezania plameňom cez zváranie podľa EN ISO 3834-2 až po CNC obrábanie veľkých dielov a priemyselné lakovanie vzniká všetko pod jednou strechou v Lorchu. To skracuje priebežné časy, odpadajú prepravy medzi prevádzkami a zaisťuje sa úplná vysledovateľnosť materiálu podľa EN 10204.
Typické diely pre výrobu obrábacích strojov a lisov
Vyrábame podľa výkresu a zadania zákazníka — od jednotlivého rámu až po opakovanú sériu:

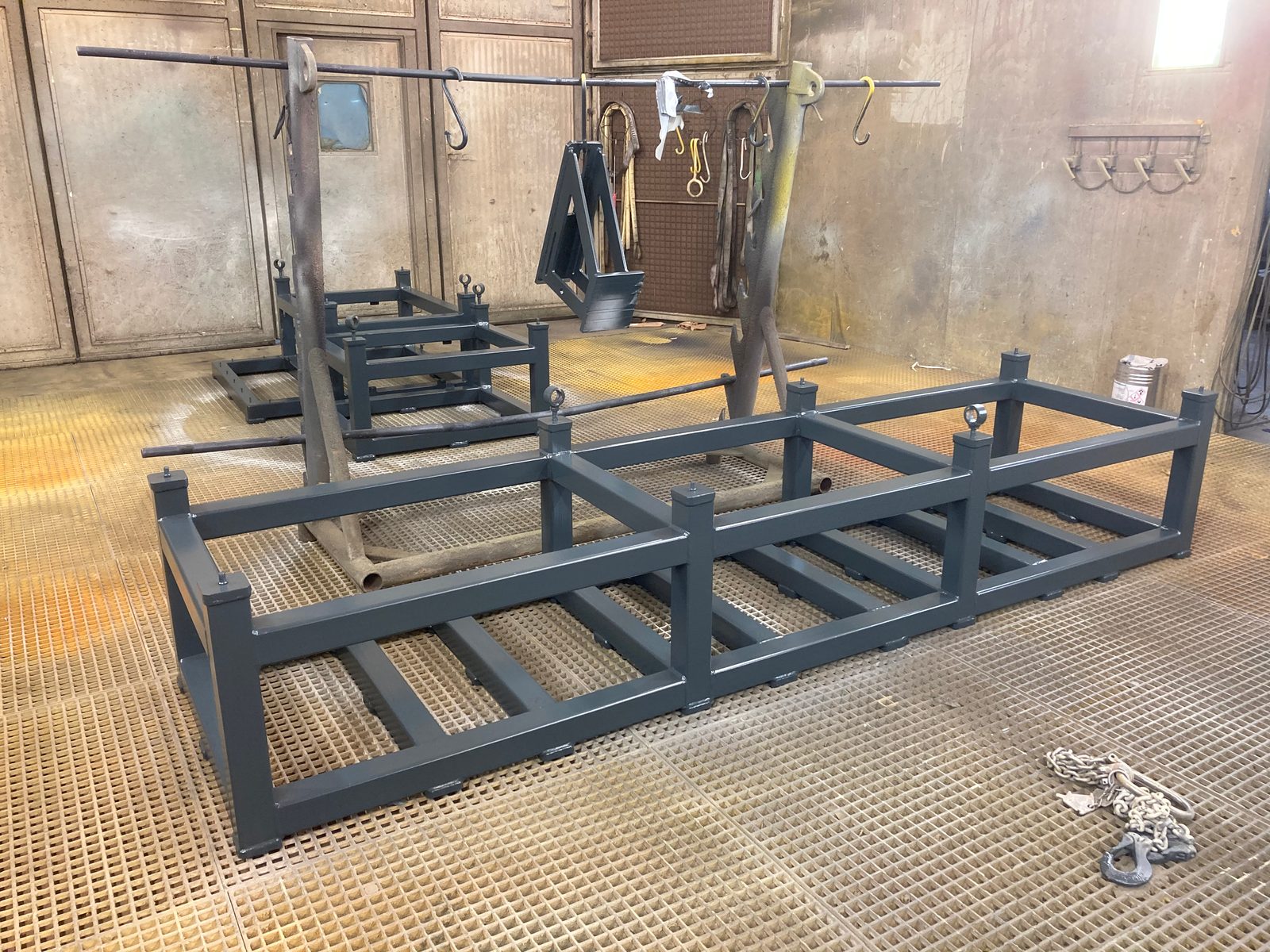

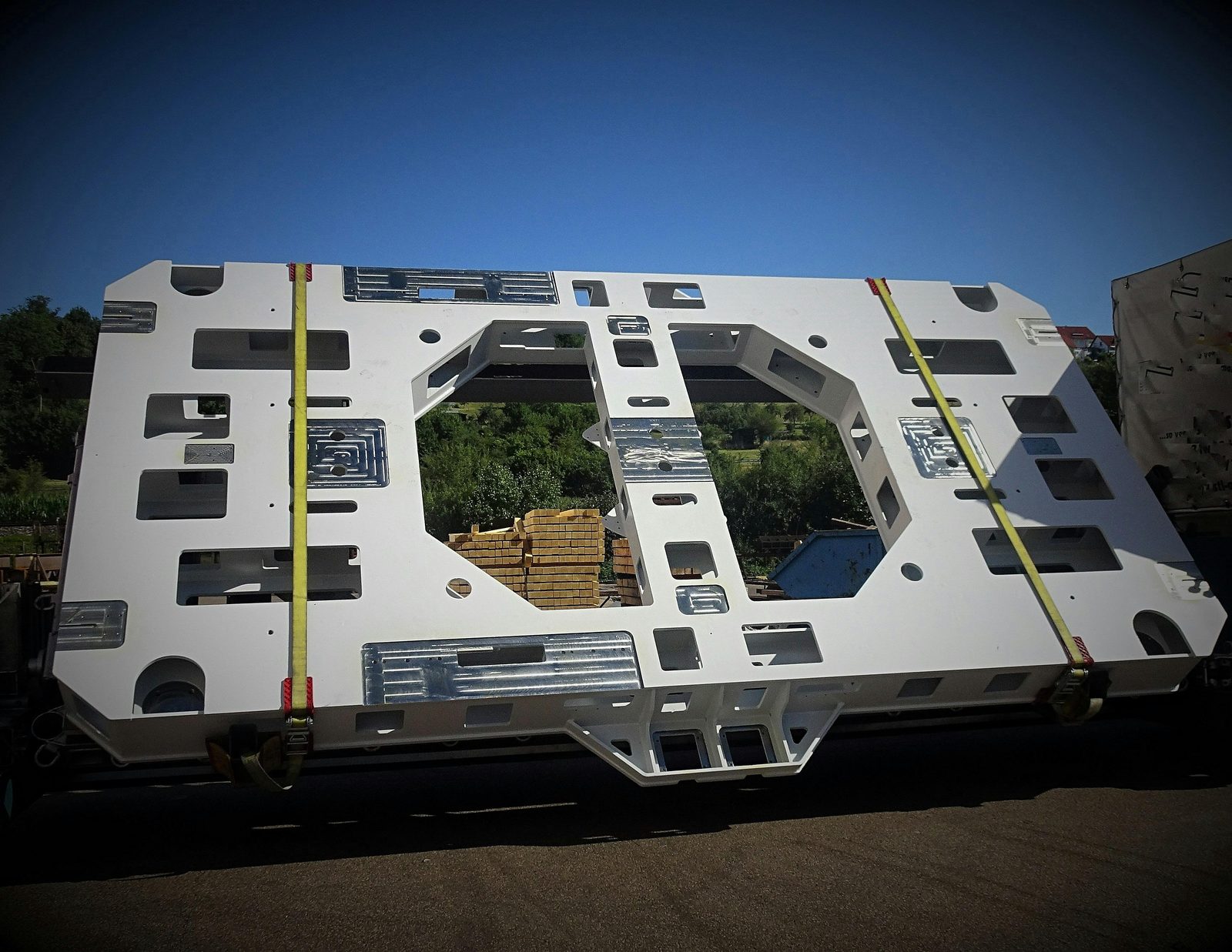

Strojové rámy
Zvárané základné telesá pre obrábacie stroje — torzne tuhé, vyrobené s nízkym pnutím a obrábané z viacerých strán.
S355 · uvoľnené pnutie · do 50 t
Zistiť viac

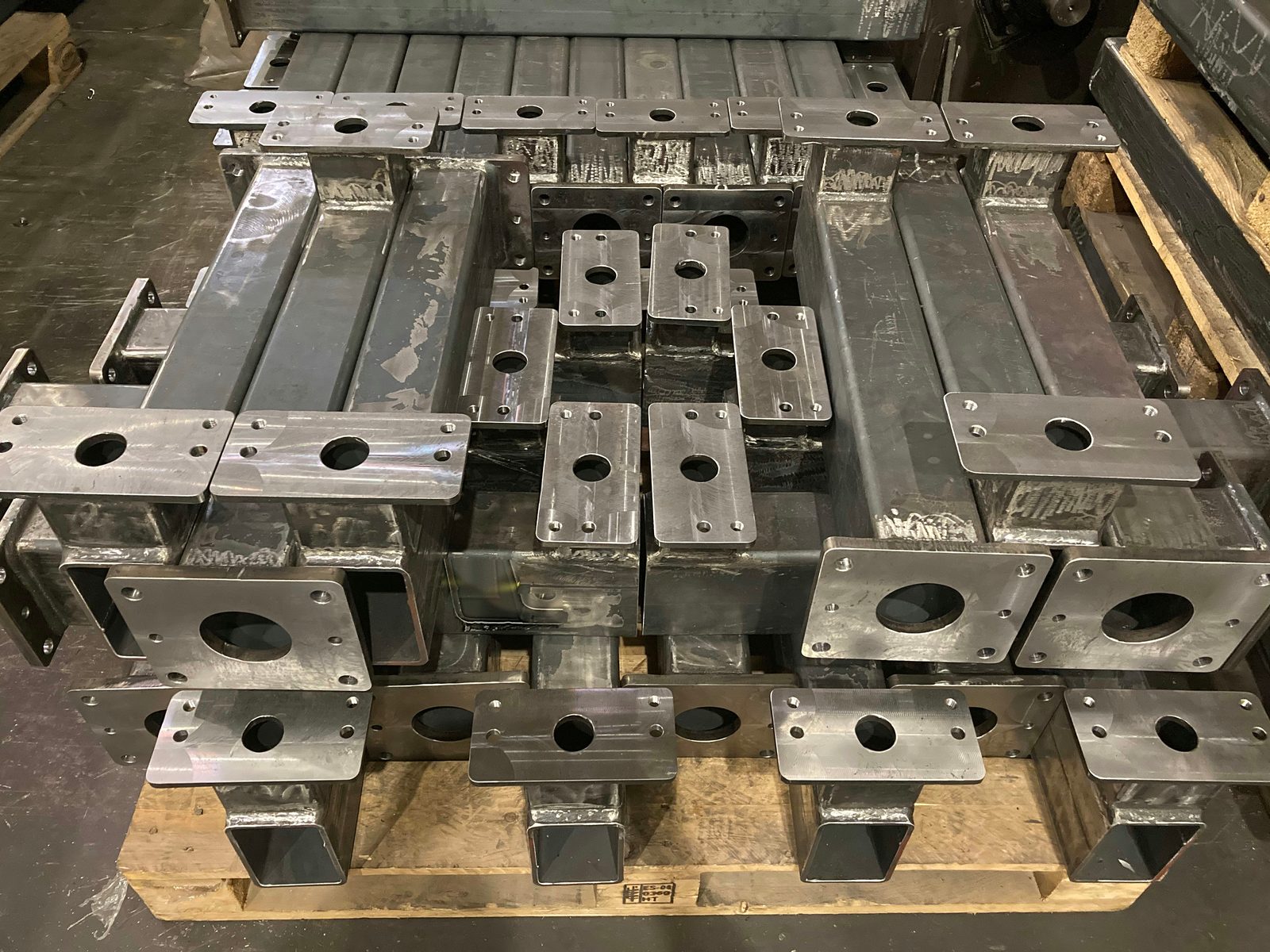

Zvárané a frézovacie rámy
Tuhé rámové konštrukcie s malým skrútením ako základ pre vedenia, pohony a nadstavbové diely.
torzne tuhé · EXC3 · rozmerovo presné
Zistiť viac
Stoly lisov a upínacie dosky
Rovinne frézované stolové a upínacie plochy pre výrobu lisov — rovinnosť ako funkčný rozmer.
rovinne frézované · rovinnosť · otvory
Zistiť viac

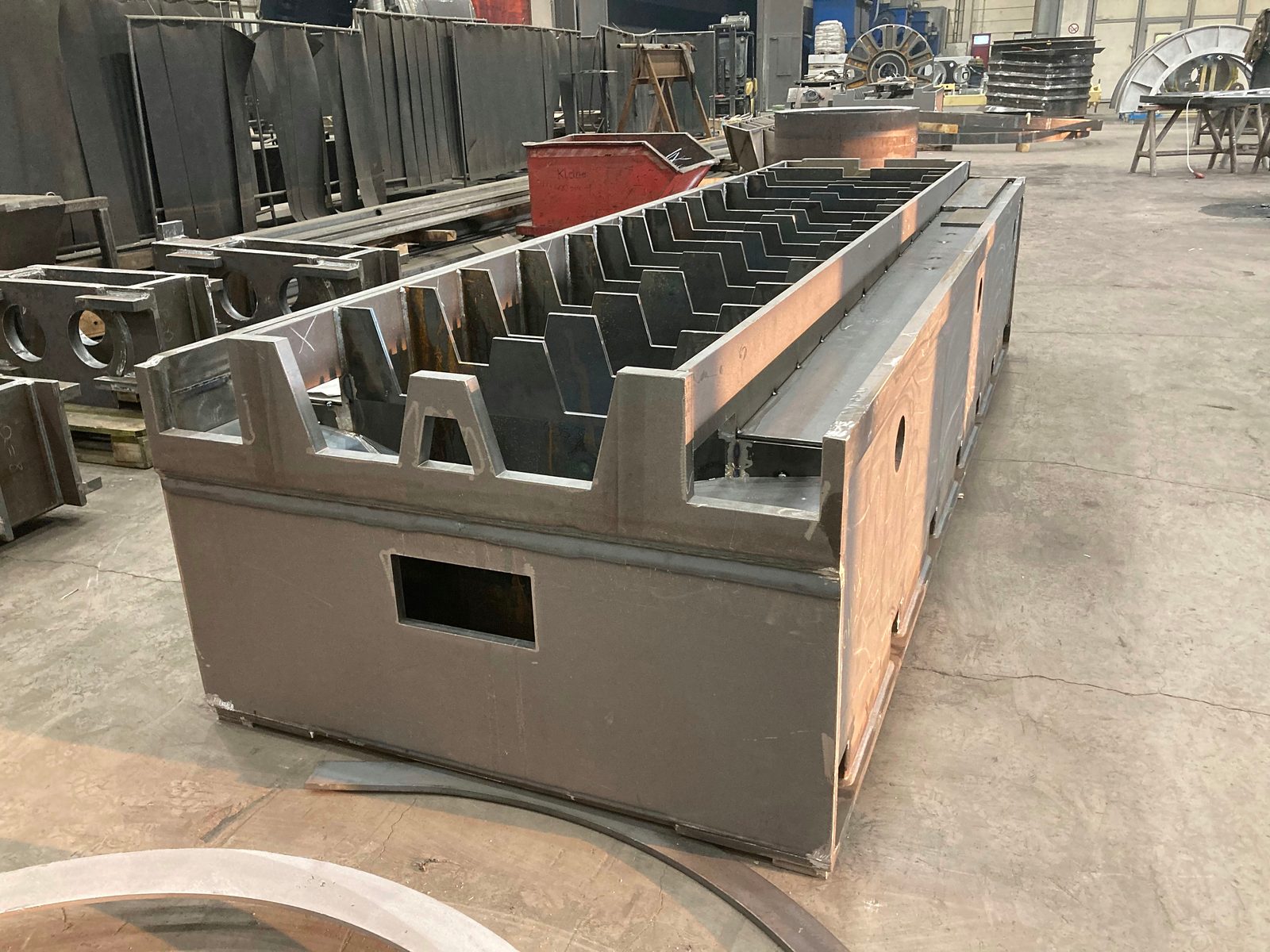

Lôžka strojov
Dlhé lôžka, zvárané a mechanicky obrobené načisto na portálovom frézovacom centre — do dĺžky dielu 26 m.
do 26 m · obrobené načisto
Zistiť viac
Stojany a stĺpy strojov
Stojany a stĺpy pre portálové a stojanové konštrukcie — obrábané z viacerých strán na frézovacom centre s pojazdným stojanom.
obrábané z viacerých strán · lícované plochy
Zistiť viac
Skrine strojov a prevodoviek
Zvárané skrine v kompletnej výrobe — pieskované a lakované podľa EN ISO 12944.
Sa 2,5 · EN ISO 12944 · pripravené na zabudovanie
Zistiť viac
Ďalšie diely podľa výkresu na dopyt — od jednotlivého dielu až po zostavu pripravenú na zabudovanie.
Materiály a hĺbka výroby pre strojárstvo
Rámy a stojany staviame z konštrukčnej ocele S235 a S355, ako aj z vysokopevnej jemnozrnnej konštrukčnej ocele do S1100 — podľa požadovanej tuhosti, únavovej pevnosti a hmotnostného zadania vašej konštrukcie. Pre plochy namáhané oterom je navyše k dispozícii oteruvzdorná a nehrdzavejúca oceľ; celkovo spracúvame vyše 40 akostí materiálov, mnohé z nich zo skladu.
Každá šarža zostáva vysledovateľná: označenie materiálu počas celého výrobného priebehu a hutné osvedčenie 3.1 podľa EN 10204 ku každému nosnému dielu. V prípade potreby osvedčenia preznačíme — splnomocnení organizáciou GSI SLV München.
Materiály v prehľade
Pokoj v štruktúre — vibračné uvoľnenie pnutia namiesto žíhania
Každý zvar vnáša do rámu vlastné pnutia. Ak sa neodbúrajú, pracujú ďalej aj po mechanickom obrobení — lícované plochy sa skrútia, otvory sa posunú, stroj stratí presnosť. Preto zvárané rámy pred konečným obrábaním uvoľňujeme vibračne (VSR) a v prípade potreby ich rovnáme plameňom.
Metóda sa zaobíde bez žíhacej pece, a hodí sa tak aj pre veľké diely, ktoré sa do žiadnej pece nezmestia — do hmotnosti kusa 50 t, priamo v našej výrobe v Lorchu. Až keď je štruktúra pokojná, idú rámy na portálové frézy.
Vibračné uvoľnenie pnutia
Potreba → stroj
Obrábanie rámov na portálových frézovacích centrách
Pre výrobu obrábacích strojov a lisov rozhoduje konečné obrábanie: na našich portálových frézovacích centrách Zayer vznikajú rovinnosť, rovnobežnosť a poloha otvorov na málo upnutí.
Rovinnosť stolových a lícovaných plôch
Rovinné frézovanie veľkých funkčných plôch — rovinnosť a rovnobežnosť ako funkčný rozmer pre vedenia a nástroje.
Zayer Thera W 16000 · Portálová frézka
Stôl lisu s rovinne frézovanou upínacou plochou
Otvory a závity
Vŕtanie a rezanie závitov v tom istom upnutí ako frézovanie — istota vzájomnej polohy otvorov.
Zayer Thera W 26000 · Portálová frézka
Frézovací rám s hotovými otvormi a závitmi

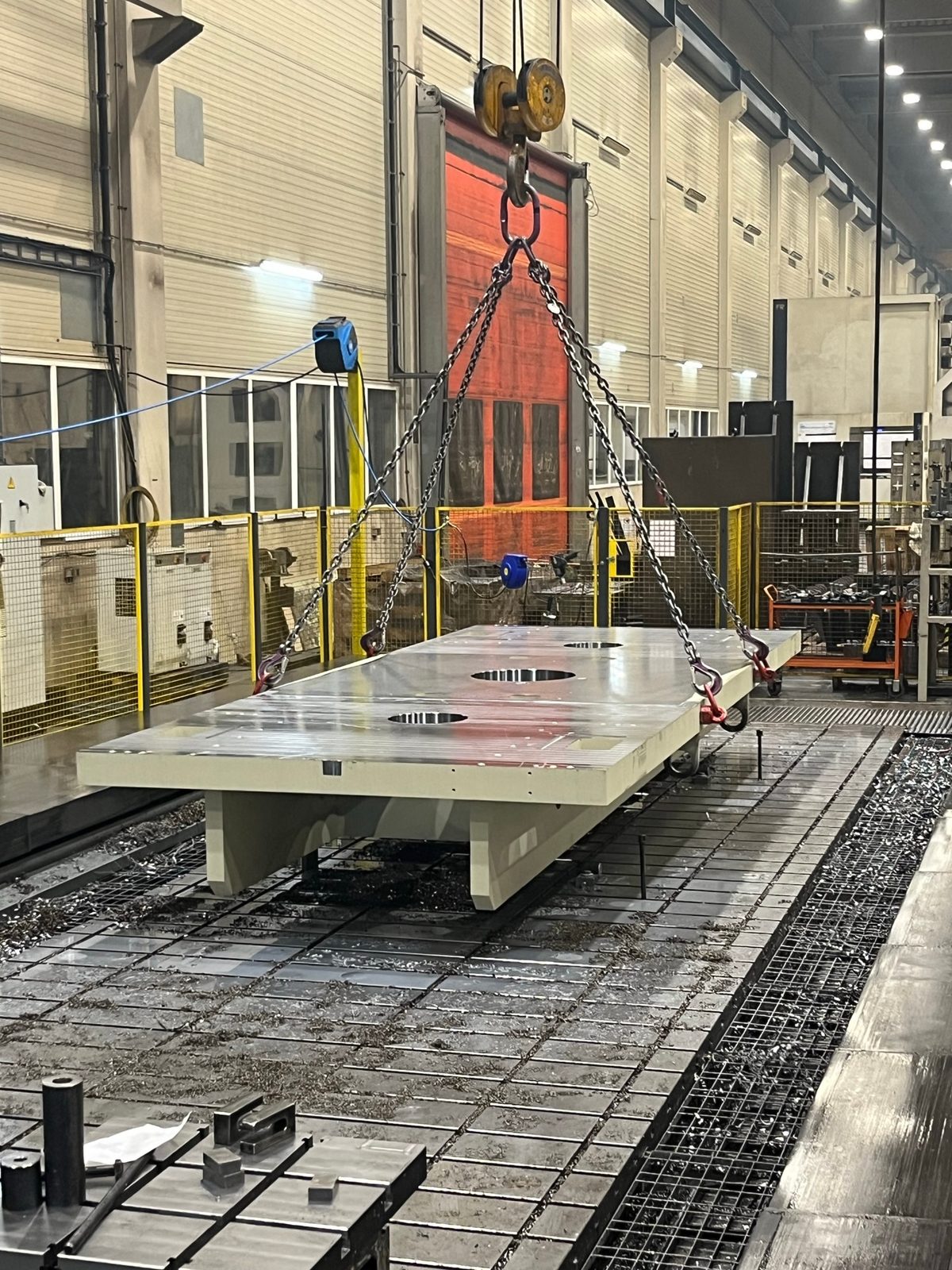

Bezpečná manipulácia s ťažkými obrobkami
Hmotnosti kusa do 50 t — manipulácia cez žeriavový systém 25 t až na stôl stroja.
Zayer Thera W 16000 · Portálová frézka
Stojan stroja, obrábaný z viacerých strán
Certifikované pre nosné konštrukcie v strojárstve
Strojové rámy a stoly lisov sú vysoko namáhané zvárané konštrukcie. Vyrábame podľa DIN EN 1090-2 v triede vyhotovenia EXC3 — najvyššej v praxi certifikovanej triede — a zvárame podľa EN ISO 3834-2 s komplexnými požiadavkami na kvalitu. Každý výrobný krok je zdokumentovaný, každá šarža vysledovateľná podľa EN 10204.
Nedeštruktívne skúšanie vo vlastnom závode
Vysoko namáhané zvary na rámoch a stojanoch skúšame sami — bez čakania na externé skúšobné služby.
- Vizuálna kontrola (VT), kapilárna skúška (PT) a skúška magnetickou práškovou metódou (MT) vlastným skúšobným personálom s Level 2 podľa DIN EN ISO 9712.
- Ultrazvuková skúška (UT) sa vykonáva podľa projektu v našom závode certifikovaným skúšobným personálom nášho kooperačného partnera. Deštruktívne skúšky, ako sú ťahová skúška a skúška vrubovej húževnatosti, v prípade potreby vykonáme cez skúšobné laboratórium — podľa požiadavky a preberacieho predpisu.
Rozsah skúšok a dokumentácia podľa vašej špecifikácie — od protokolu o zvare až po kompletnú dokumentáciu dielu.
Prečo Bock ako dodávateľ vo výrobe obrábacích strojov a lisov
- Nízke pnutie a rozmerová presnosť
- Vibračné uvoľnenie pnutia a rovnanie plameňom pred konečným obrábaním — lícované plochy a otvory zostávajú trvalo v tolerancii.
- Obrobené načisto z jednej ruky
- Portálové frézovanie do 26 m, frézovacie centrum s pojazdným stojanom a CNC horizontálna vyvŕtavačka — dostanete základné telesá pripravené na zabudovanie, nie hrubé konštrukcie.
- Ťažké a veľké
- Hmotnosti kusa do 50 t a dĺžka dielu 26 m — bezpečná manipulácia cez žeriavový systém 25 t.
- Certifikované a vysledovateľné
- DIN EN 1090-2 EXC3, EN ISO 3834-2, hutné osvedčenie 3.1 podľa EN 10204 a nedeštruktívne skúšanie Level 2 vo vlastnom závode.
- Jedna lokalita, krátke cesty
- Delenie, zváranie, uvoľňovanie pnutia, CNC obrábanie a lakovanie na 14 000 m² v Lorchu — žiadne prepravy medzi prevádzkami, kratší priebežný čas.
Časté otázky — obrábacie stroje a lisy
Vyrába Bock zvárané strojové rámy a stoly lisov podľa výkresu?
Áno. Strojové rámy, zvárané a frézovacie rámy, stoly lisov, strojové stoly a stojany vyrábame výlučne podľa vášho výkresu — zvárané podľa DIN EN 1090-2 EXC3, s vibračne uvoľneným pnutím a mechanicky obrobené načisto na našich portálových frézach do 26 m. Vlastné výrobky nevyrábame; vaša konštrukcia zostáva vaša.
Ako Bock zabezpečuje rozmerovú presnosť veľkých strojových rámov?
Výrobou s nízkym pnutím v správnom poradí: po zváraní odbúrame vlastné pnutia vibračným uvoľnením pnutia a rámy v prípade potreby vyrovnáme plameňom — až potom sa lícované plochy a otvory obrábajú načisto. Geometria tak zostáva stabilná aj pod trvalým zaťažením.
Prečo vibračné uvoľnenie pnutia namiesto žíhania?
Vibračné uvoľnenie pnutia odbúra zváracie vlastné pnutia bez žíhacej pece. Metóda je tak použiteľná aj pre veľké rámy, ktoré sa do žiadnej pece nezmestia — do hmotnosti kusa 50 t, priamo v našej výrobe v Lorchu. Rozhodujúci je výsledok: pokojná štruktúra, ktorá po mechanickom obrobení ďalej nepracuje.
Aké materiály spracúva Bock pre rámy a stojany?
Konštrukčnú oceľ S235 a S355, vysokopevnú jemnozrnnú konštrukčnú oceľ do S1100, ako aj oteruvzdornú a nehrdzavejúcu oceľ pre oblasti namáhané oterom — celkovo vyše 40 akostí materiálov, zdokumentovaných hutným osvedčením 3.1 podľa EN 10204.
Do akej veľkosti a hmotnosti vyrába Bock strojové rámy?
Do hmotnosti kusa 50 t a dĺžky dielu 26 m. Manipuláciu preberá náš žeriavový systém 25 t; nakládka ťažkých rámov na ťažkú prepravu prebieha priamo zo závodu Lorch.
Kde Bock sídli — a dodáva ako dodávateľ pre obrábacie stroje aj nadregionálne?
Náš závod stojí v Lorchu v regióne Stuttgart, uprostred juhonemeckého strojárstva. Dodávame výrobcom obrábacích strojov a lisov v celom Nemecku, ako aj v Rakúsku a Švajčiarsku.
Dopytovať strojové rámy alebo stoly lisov
Pošlite nám svoje výkresy — preveríme realizovateľnosť, materiály a termíny a odpovieme spoľahlivou ponukou na vaše zvárané základné telesá s nízkym pnutím a obrobené načisto.
Certifikované podľa DIN EN 1090-2 EXC3 · Hutné osvedčenie 3.1 podľa EN 10204.
