Përpunim CNC i pjesëve të mëdha nga 40+ cilësi materialesh deri në 26 m – prodhim me kontratë Gjermania jugore
Përpunim CNC i pjesëve të mëdha për pjesë të rënda deri në 50 t – freza portale, freza me shtyllë lëvizëse, makina horizontale shpimi dhe tornim karuseli nën një çati, nga çeliku, Hardox dhe çeliku inoks si prodhim me kontratë në Lorch — Ostalbkreis, rajoni i Stuttgartit, Gjermania jugore.
Frezim deri në 26.000 mm
Freza portale dhe freza me shtyllë lëvizëse për komponentë jashtëzakonisht të gjatë dhe në format të madh.
Përpunim me shpim
Tri makina horizontale shpimi CNC me tavolinë rrotulluese – shpim, zgjerim dhe frezim në një shtrëngim të vetëm.
Tornim karuseli Ø 4.800 mm
Tavolinë rrotulluese për pjesë të rënda rrotullimisht simetrike deri në 50 t.
Pjesë të rënda deri në 50 t
Sistem vinçash 2×25 t dhe infrastrukturë halle për të gjitha përmasat e komponentëve.
Çelik · Hardox · çelik inoks
Çelik strukturor, çelik strukturor me kokërr të imët deri në S1100, Hardox 400/500 dhe çelik inoks 1.4301/1.4571.
DIN EN ISO 9001:2015
Menaxhim cilësie me drejtim të dokumentuar të materialit.
Përpunimi CNC i pjesëve të mëdha – të gjitha procedurat nën një çati
Përpunim pjesësh të mëdha do të thotë te Bock: frezim, shpim, zgjerim dhe tornim i komponentëve që janë shumë të mëdhenj, shumë të gjatë ose shumë të rëndë për makineritë standarde – deri në 26.000 mm gjatësi dhe 50 t. Frezat portale, frezat me shtyllë lëvizëse, makinat horizontale të shpimit dhe tornimi me karusel ndërthuren në të njëjtën ndërmarrje, kështu që pjesët komplekse të punës përpunohen plotësisht pa logjistikë të jashtme.
Cili impiant e përpunon komponentin tuaj, e përcaktojmë ne në bazë të specifikimit tuaj – ky caktim është pjesë e njohurive tona të prodhimit dhe jua heq plotësisht zgjedhjen. Për çdo detyrë qëndron gati makineria e përshtatshme; kjo i redukton proceset e përgatitjes dhe të rishtrëngimit dhe siguron toleranca të ngushta pozicioni edhe përgjatë distancave të mëdha.
Programohet sipas të dhënave CAD ose përmasave të vizatimit – copa të veçanta, prototipa dhe seri të vogla njësoj, si prodhim me kontratë pa sasi minimale. Mekanizmi i vinçit 2×25 t e siguron përgatitjen dhe pozicionimin e të gjitha pjesëve të mëdha; protokollet e përmasave, kontrollin e mostrës së parë dhe dëshmitë e materialit i vëmë në dispozicion sipas projektit në përputhje me DIN EN ISO 9001:2015.
Pas përpunimit me heqje ashkle, pjesët e mëdha kalojnë drejtpërdrejt te saldimi, pastrimi me rërë dhe lyerja – prodhim i plotë nga një dorë e vetme, pa logjistikë të jashtme midis hapave të përpunimit.
Pamje lëvizëse

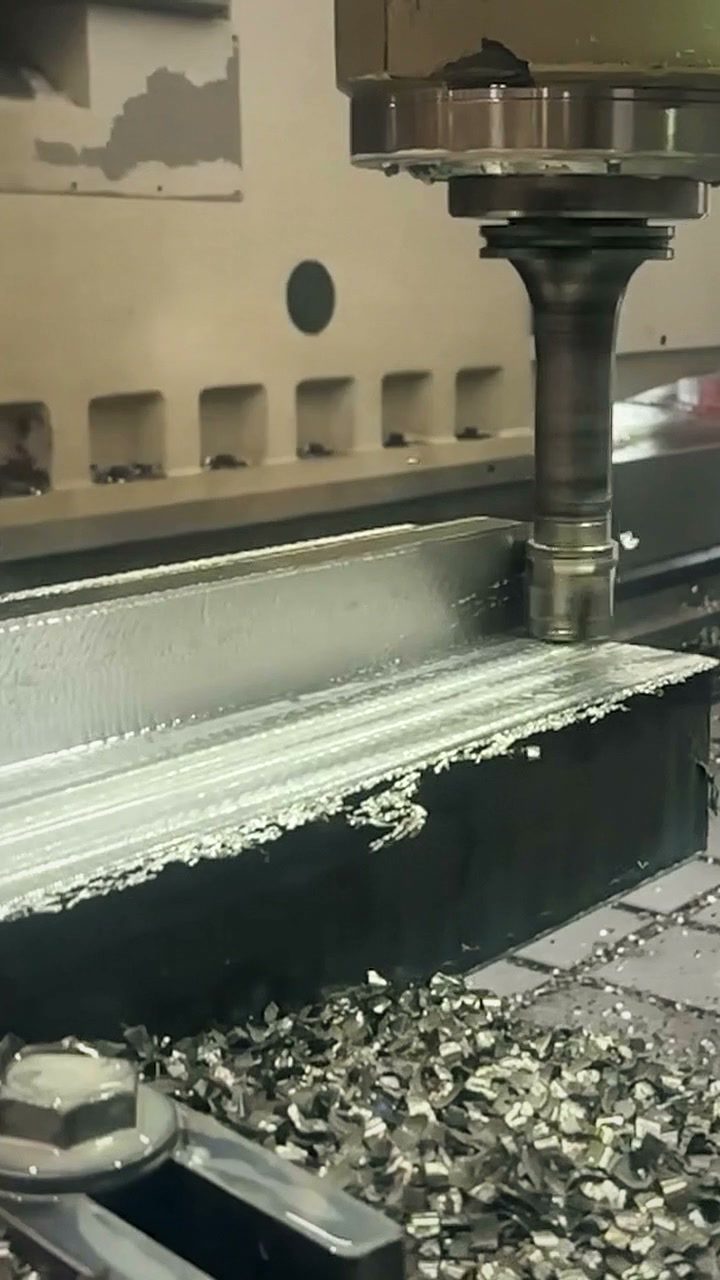

Përpunimi CNC i pjesëve të mëdha në pamje lëvizëse
Një vështrim i drejtpërdrejtë në heqjen e rëndë të ashklës të komponentëve në format të madh në Lorch – heqja e ashklës, boshti dhe saktësia te pjesët e rënda deri në 50 t. Për të luajtur, prekni videon.
Komponentë deri në 50 t
Rrugë lëvizjeje deri në 26.000 mm gjatësi – pjesë të mëdha, që janë shumë të mëdha, shumë të gjata ose shumë të rënda për makineritë standarde, në pak shtrëngime.
Të gjitha procedurat nën një çati
Frezat portale, frezat me shtyllë lëvizëse, makinat horizontale të shpimit dhe tornimi me karusel ndërthuren në të njëjtën ndërmarrje – pa logjistikë të jashtme midis hapave.
Prodhim me kontratë sipas DIN EN ISO 9001
Copë e vetme, prototip dhe seri e vogël pa sasi minimale – me protokoll përmasash, kontroll të mostrës së parë dhe dëshmi materiali.
Makineritë e përpunimit të pjesëve të mëdha
Katër grupe impiantesh për heqjen e ashklës të pjesëve të mëdha – secili me profilin e vet të pikave të forta:
Freza portale – Zayer Thera W
Dy freza portale me kokë frezuese të rrotullueshme 30° dhe portal të mbështetur nga të dyja anët – ngurtësi maksimale për komponentë të gjatë e në format të madh.
Rrugë lëvizjeje deri në 26.000 mm · deri në 50 t
Shiko makinerinë
Qendër frezimi me shtyllë lëvizëse – Soraluce FR 20.000
Makinë me shtyllë lëvizëse me kokë frezuese të rrotullueshme dhe tavolinë rrotulluese – hapësirë pune e hapur nga lart për pjesë të rënda të vëllimshme e të larta.
X 20.000 mm · tavolinë rrotulluese 2,5 × 2,5 m
Shiko makinerinë
Makinë horizontale shpimi CNC – TOS-Varnsdorf WHN 13
Tri makina shpimi të njëjta me bosht shpimi Ø 130 mm dhe tavolinë rrotulluese – shpim, zgjerim, frezim dhe filetim në një shtrëngim të vetëm.
Bosht Ø 130 mm · 3 makina
Shiko makinerinë
Tornim karuseli – Feichter
Tornim vertikal i pjesëve të rënda rrotullimisht simetrike – fllanxha të mëdha, kurora rrotulluese, unaza dhe buksa sipas vizatimit.
Ø 4.800 mm · deri në 25 t
Shiko makinerinë
Vegla speciale – fondi i veglave nga 63 vjet
Makineritë e mëdha vetëm nuk e përfundojnë një komponent – vendimtare është vegla në bosht. Në 63 vjet prodhim me kontratë Bock ka ndërtuar një fond jashtëzakonisht të thellë veglash dhe veglash speciale. Ky fond i rritur ndër dekada është një përparësi e vërtetë e vendndodhjes: ai na bën të pavarur nga prokurimi i gjatë i veglave speciale dhe mundëson përpunime që shumë prodhues me kontratë duhet t'i japin jashtë ose t'i refuzojnë.
- Shufra të gjata shpimi dhe zgjerimi për vrima të thella dhe vende kushinetash të zgjeruara
- Koka frezimi këndore për sipërfaqe të vështira për t'u arritur dhe përpunim nga disa anë
- Freza speciale dhe freza të mëdha ballore për kontura të pazakonta dhe vëllime të mëdha heqjeje ashkle
- Burgji special, mashë filetimi dhe vegla filetimi deri në përmasa të mëdha
- Mbajtëse, pajisje shtrënguese dhe mbajtëse të vetat për pjesë pune të vëllimshme dhe të rënda
- Mjete matëse dhe kontrolluese të kalibruara për kontrollin e përmasave të gjeometrive të mëdha
Kështu Bock është i pajisur në mënyrë universale – qoftë gjeometri e pazakontë, vrimë e thellë apo sipërfaqe e vështirë për t'u arritur: si rregull vegla e përshtatshme qëndron tashmë brenda shtëpisë. Kjo i shkurton kohët e përgatitjes dhe të prokurimit dhe e zgjeron spektrin e komponentëve që mund të prodhojmë në mënyrë ekonomike.
Materialet për përpunimin CNC të pjesëve të mëdha
Bock Maschinenbau GmbH përdor kryesisht çeliqe cilësorë evropianë:
- Baustahl S235, S355 – Standard-Konstruktionsstahl
- Feinkornbaustahl bis S1100 – hochfest, schweißgeeignet
- Hardox 400 / 500 – verschleißfester Stahl für beanspruchte Bauteile
- Edelstahl 1.4301, 1.4571 – korrosionsbeständig
- Sonderstähle nach Zeichnung und Kundenvorgabe
Certifikatat e materialit dhe dëshmitë e materialit vihen në dispozicion sipas projektit.
Zbatime tipike
Përpunimi CNC i pjesëve të mëdha te Bock përdoret për:
- Pllaka bazë, shtretër makinerish dhe trarë strukturorë
- Fllanxha, unaza dhe buksa për përdorime me ngarkesa të rënda
- Trarë dhe pjesë tërthore për impiante vinçash dhe automjetesh
- Komponentë kompleksë për ndërtim impiantesh dhe makinerish speciale
- Konstruksione të salduara dhe nënmontime të salduara të ripunuara
Komponentët e prodhuar mund të saldohen, pastrohen dhe lyhen në të njëjtën ndërmarrje – prodhim i plotë pa logjistikë të jashtme midis hapave të përpunimit. Sistemi i vinçave 2×25 t e siguron trajtimin në të gjitha fushat e prodhimit. Kërkesat nga ndërtimi i vinçave, i automjeteve dhe i impianteve plotësohen përmes DIN EN ISO 9001:2015, protokolleve të përmasave dhe dëshmive të materialit – copa të veçanta, prototipa dhe seri të vogla pa sasi minimale.
Përpunimi CNC i pjesëve të mëdha te Bock – përfitimet tuaja
Bock Maschinenbau e ushtron përpunimin e pjesëve të mëdha si pjesë e një procesi të plotë prodhimi:
- Të gjitha procedurat nën një çati
- Frezat portale, frezat me shtyllë lëvizëse, makinat e shpimit dhe tornimi me karusel ndërthuren.
- Komponentë deri në 26 m / 50 t
- Rrugë lëvizjeje deri në 26.000 mm dhe vinç 2×25 t për pjesët më të mëdha të punës.
- Makineria e përshtatshme për çdo komponent
- Caktimin e impiantit sipas specifikimit tuaj e marrim përsipër plotësisht.
- Prodhim me kontratë pa sasi minimale
- Copat e veçanta, prototipat dhe pjesët serike prodhohen njësoj.
- DIN EN ISO 9001:2015
- Menaxhim cilësie me drejtim të dokumentuar të materialit.
- Fond veglash nga dekada
- Fond veglash speciale dhe të posaçme i rritur ndër 63 vjet – për pothuajse çdo gjeometri vegla e përshtatshme brenda shtëpisë.
- Mbi 20 makina brenda shtëpisë
- Shtatë qendra të mëdha CNC përpunimi plus i gjithë spektri nën to – nga qendra e frezimit portal 26 m deri te tornoja konvencionale, gjithçka nën një çati.
- Pjesë të mëdha për rajonin
- Ndërtuesit e makinerive dhe të impianteve nga rajoni i Stuttgartit, e gjithë hapësira DACH dhe Evropa i frezojnë, tornojnë dhe shpojnë pjesët e tyre të rënda deri në 50 t te ne në Lorch – nga një dorë e vetme.
Pyetje të shpeshta për përpunimin e pjesëve të mëdha
Sa të mëdhenj mund të jenë komponentët?
Rrugët e lëvizjes së frezimit shkojnë deri në 26.000 mm (freza portale Zayer Thera W); përmes vinçit 2×25 t përgatiten pjesë pune deri në 50 t. Tornimi me karusel është i mundur deri në Ø 4.800 mm. Cila makineri e përpunon komponentin tuaj, e caktojmë sipas kërkesave tuaja.
Cilat procedura përpunimi përfshin përpunimi i pjesëve të mëdha?
Frezim portal dhe frezim me shtyllë lëvizëse, përpunim me makinë shpimi (shpim, zgjerim, frezim, filetim) si dhe tornim karuseli – gjithçka në të njëjtën ndërmarrje, e plotësuar me saldim, pastrim me rërë dhe lyerje.
Cilat materiale përpunohen?
Çelik strukturor S235/S355, çelik strukturor me kokërr të imët deri në S1100, Hardox 400/500 si dhe çelik inoks 1.4301/1.4571 dhe çeliqe speciale sipas vizatimit. Certifikatat e materialit i vëmë në dispozicion sipas projektit.
A prodhoni edhe copa të veçanta?
Po. Përpunimi i pjesëve të mëdha kryhet si prodhim me kontratë pa sasi minimale – copa të veçanta, prototipa dhe seri të vogla njësoj, të programuara sipas të dhënave CAD ose përmasave të vizatimit.
A dispononi vegla speciale për përpunime të pazakonta?
Po. Në 63 vjet Bock ka ndërtuar një fond të thellë veglash dhe veglash speciale – shufra të gjata shpimi dhe zgjerimi, koka frezimi këndore, freza speciale, burgji special dhe vegla filetimi si dhe mbajtëse e mjete matëse të vetat. Kështu prodhojmë edhe gjeometri të pazakonta, vrima të thella dhe sipërfaqe të vështira për t'u arritur, pa qenë të varur nga prokurimi i gjatë i veglave speciale.
Kontakt
Projekti juaj — drejtpërdrejt nga rajoni
Na dërgoni kërkesën tuaj për përpunim me kontratë, konstruksione çeliku ose ndërtim makinerish speciale — ju përgjigjemi shpejt.
Kërkoni përpunim CNC të pjesëve të mëdha
Na dërgoni vizatimin, materialin, përmasat dhe sasinë. Ne kontrollojmë realizueshmërinë dhe hartojmë një ofertë specifike për projektin.
