Lavorazione CNC di grandi pezzi da 40+ qualità di materiale fino a 26 m – Terzismo Sud della Germania
Lavorazione CNC di grandi pezzi per componenti pesanti fino a 50 t – fresatura a portale, fresatura a montante mobile, alesatrici orizzontali e tornitura a giostra sotto lo stesso tetto, in acciaio, Hardox e inox, in conto terzi a Lorch.
Fresatura fino a 26.000 mm
Fresatura a portale e a montante mobile per componenti eccezionalmente lunghi e di grande formato.
Lavorazione con alesatrice
Tre alesatrici orizzontali CNC con tavola rotante – foratura, alesatura e fresatura in un unico serraggio.
Tornitura a giostra Ø 4.800 mm
Tavola rotante per pezzi pesanti a simmetria rotazionale fino a 50 t.
Pezzi pesanti fino a 50 t
Sistema di gru 2×25 t e infrastruttura di stabilimento per ogni dimensione di componente.
Acciaio · Hardox · Inox
Acciaio da costruzione, acciaio a grano fine fino a S1100, Hardox 400/500 e inox 1.4301/1.4571.
DIN EN ISO 9001:2015
Sistema di gestione della qualità con gestione documentata dei materiali.
Lavorazione CNC di grandi pezzi – tutti i processi sotto lo stesso tetto
Lavorazione di grandi pezzi da Bock significa: fresare, forare, alesare e tornire componenti troppo grandi, troppo lunghi o troppo pesanti per le macchine standard – fino a 26.000 mm di lunghezza e 50 t. Fresatura a portale, fresatura a montante mobile, alesatrici orizzontali e tornitura a giostra si integrano nello stesso stabilimento, così che pezzi complessi vengano lavorati completamente senza logistica esterna.
Quale impianto lavorerà il vostro componente lo stabiliamo in base alla vostra specifica – questa assegnazione fa parte del nostro know-how produttivo e vi solleva completamente dalla scelta. Per ogni compito è pronta la macchina adatta; questo riduce le operazioni di attrezzaggio e riposizionamento e assicura tolleranze di posizione strette anche su grandi distanze.
La programmazione avviene su dati CAD o quote da disegno – pezzi singoli, prototipi e piccole serie allo stesso modo, in conto terzi senza quantitativi minimi. Il carroponte da 2×25 t garantisce l'attrezzaggio e il posizionamento di tutti i grandi pezzi; protocolli di misura, verifica del primo campione e attestati dei materiali vengono forniti per ogni progetto secondo DIN EN ISO 9001:2015.
Dopo la lavorazione per asportazione, i grandi pezzi vengono trasferiti direttamente a saldatura, sabbiatura e verniciatura – produzione completa da un unico interlocutore, senza logistica esterna tra le fasi di lavorazione.
Video
Lavorazione CNC di grandi componenti in video

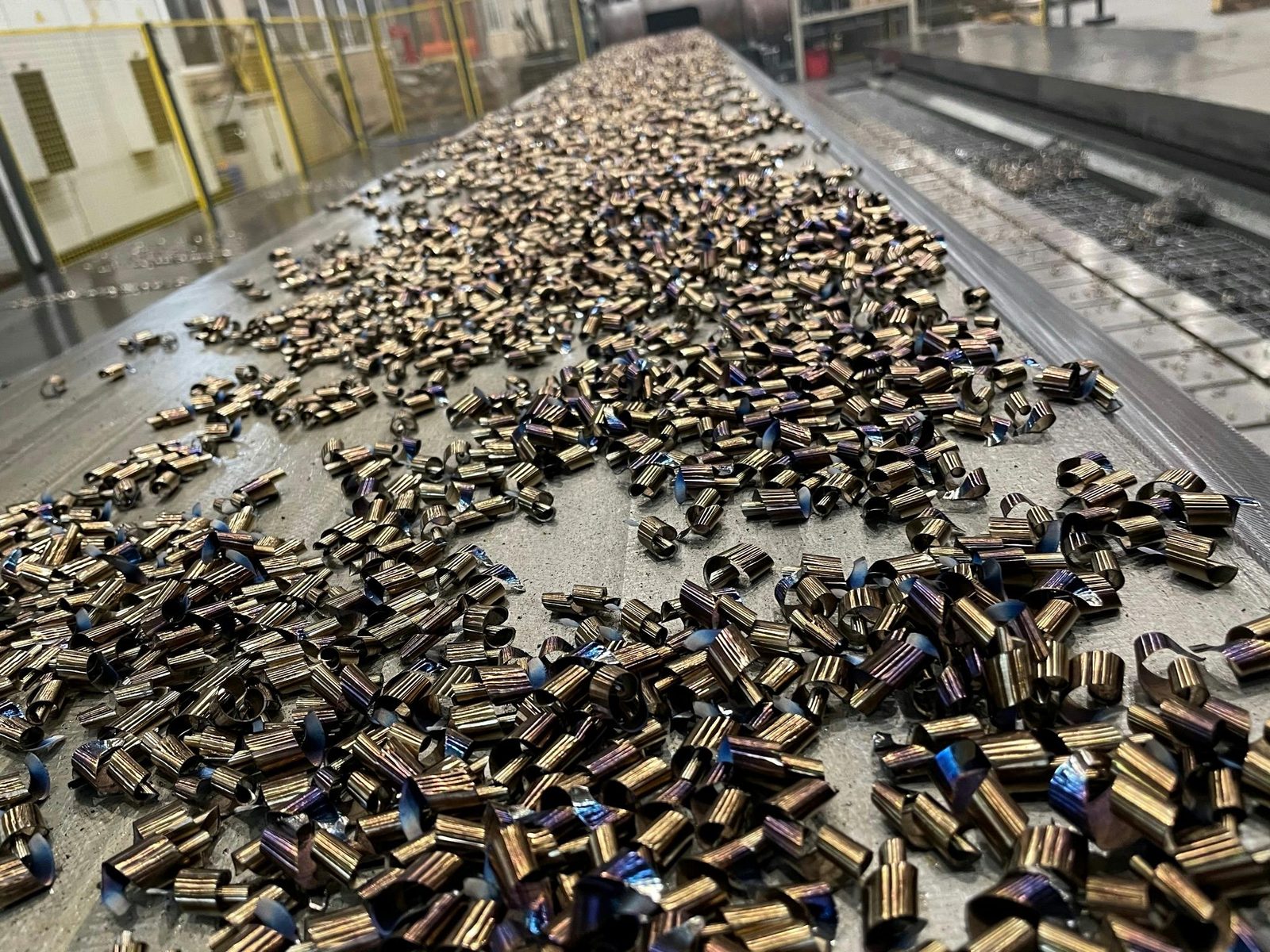

Uno sguardo dal vivo sulla lavorazione pesante di componenti di grande formato a Lorch – asportazione di truciolo, mandrino e precisione su pezzi pesanti fino a 50 t. Tocca il video per riprodurlo con l'audio.
Componenti fino a 50 t
Corse fino a 26.000 mm di lunghezza – grandi componenti troppo ingombranti, troppo lunghi o troppo pesanti per le macchine standard, in pochi serraggi.
Tutti i processi sotto lo stesso tetto
Fresatura a portale, fresatura a montante mobile, alesatrici orizzontali e tornitura in verticale si integrano nello stesso stabilimento – senza logistica esterna tra le fasi.
Lavorazione conto terzi secondo DIN EN ISO 9001
Pezzo singolo, prototipo e piccola serie senza quantità minime – con protocollo di misura, controllo del primo campione e certificato del materiale.
Le macchine per la lavorazione di grandi pezzi
Quattro gruppi di impianti per l'asportazione truciolo di grandi pezzi – ciascuno con il proprio profilo di punti di forza:
Fresatrici a portale – Zayer Thera W
Due fresatrici a portale con testa fresante orientabile a 30° e portale a doppio appoggio – massima rigidità per componenti lunghi e di grande formato.
Corsa fino a 26.000 mm · fino a 50 t
Vedi la macchina
Centro di fresatura a montante mobile – Soraluce FR 20.000
Fresatrice a montante mobile con testa fresante orientabile e tavola rotante – spazio di lavoro aperto verso l'alto per pezzi pesanti ingombranti e alti.
X 20.000 mm · tavola rotante 2,5 × 2,5 m
Vedi la macchina
Alesatrice orizzontale CNC – TOS-Varnsdorf WHN 13
Tre alesatrici identiche con mandrino di alesatura Ø 130 mm e tavola rotante – foratura, alesatura, fresatura e filettatura in un unico serraggio.
Mandrino Ø 130 mm · 3 macchine
Vedi la macchina
Tornitura a giostra – Feichter
Tornitura verticale di pezzi pesanti a simmetria rotazionale – grandi flange, ralle, anelli e boccole secondo disegno.
Ø 4.800 mm · fino a 50 t
Vedi la macchina
Utensili speciali – il patrimonio di utensili di 63 anni
Le grandi macchine da sole non bastano a finire un componente: ciò che è decisivo è l'utensile nel mandrino. In 63 anni di lavorazione conto terzi, Bock ha costruito un parco di utensili e utensili speciali di eccezionale profondità. Questo patrimonio, cresciuto nel corso di decenni, è un vero vantaggio di sede: ci rende indipendenti da lunghi approvvigionamenti di utensili speciali e consente lavorazioni che molti terzisti sono costretti a esternalizzare o a rifiutare.
- Lunghe barre di alesatura e barre di barenatura per fori profondi e sedi di cuscinetto barenate
- Teste di fresatura angolari per superfici di difficile accesso e lavorazione su più lati
- Frese speciali e grandi frese a spianare per contorni fuori dal comune e grandi volumi di truciolo
- Punte speciali, maschi e utensili per filettatura fino a grandi dimensioni
- Attrezzi di presa, dispositivi di serraggio e di bloccaggio propri per pezzi ingombranti e pesanti
- Strumenti di misura e controllo calibrati per la verifica dimensionale di grandi geometrie
In questo modo Bock è attrezzata in modo universale: che si tratti di una geometria inconsueta, di un foro profondo o di una superficie di difficile accesso, di norma l'utensile adatto è già disponibile in casa. Ciò riduce i tempi di attrezzaggio e di approvvigionamento e amplia la gamma di componenti che possiamo produrre in modo economicamente vantaggioso.
Materiali per la lavorazione CNC di grandi pezzi
Bock impiega prevalentemente acciai europei di qualità:
- Acciaio da costruzione S235, S355 – Acciaio strutturale standard
- Acciaio a grana fine fino a S1100 – alta resistenza, saldabile
- Hardox 400 / 500 – acciaio resistente all'usura per componenti sollecitati
- Acciaio inossidabile 1.4301, 1.4571 – resistente alla corrosione
- Acciai speciali su disegno e specifica del cliente
I certificati materiali e gli attestati dei materiali vengono forniti per ogni progetto.
Applicazioni tipiche
La lavorazione CNC di grandi pezzi da Bock viene impiegata per:
- Piastre di base, basamenti macchina e supporti strutturali
- Flange, anelli e boccole per applicazioni a carico pesante
- Travi e traverse per impianti di gru e veicoli
- Componenti complessi per impianti e costruzione di macchine speciali
- Costruzioni saldate e gruppi saldati lavorati a finitura
I componenti realizzati possono essere saldati, sabbiati e verniciati nello stesso stabilimento – produzione completa senza logistica esterna tra le fasi di lavorazione. Il sistema di gru 2×25 t garantisce la movimentazione in tutte le aree di produzione. I requisiti di costruzione gru, veicoli e impianti vengono soddisfatti tramite DIN EN ISO 9001:2015, protocolli di misura e attestati dei materiali – pezzi singoli, prototipi e piccole serie senza quantitativi minimi.
Lavorazione CNC di grandi pezzi da Bock – i vostri vantaggi
Bock Maschinenbau gestisce la lavorazione di grandi pezzi come parte di un processo produttivo completo:
- Tutti i processi sotto lo stesso tetto
- Fresatura a portale, fresatura a montante mobile, alesatrici e tornitura a giostra si integrano tra loro.
- Componenti fino a 26 m / 50 t
- Corse fino a 26.000 mm e gru 2×25 t per i pezzi più grandi.
- La macchina adatta per ogni componente
- Ci occupiamo interamente dell'assegnazione dell'impianto in base alla vostra specifica.
- Conto terzi senza quantitativi minimi
- Pezzi singoli, prototipi e pezzi di serie vengono realizzati allo stesso modo.
- DIN EN ISO 9001:2015
- Sistema di gestione della qualità con gestione documentata dei materiali.
- Patrimonio di utensili cresciuto in decenni
- Un parco di utensili speciali e utensileria cresciuto in 63 anni – per quasi ogni geometria, l'utensile adatto è già disponibile in casa.
- Oltre 20 macchine in casa
- Sette grandi centri di lavorazione CNC più l'intero spettro sottostante – dal centro di fresatura a portale da 26 m fino al tornio convenzionale, tutto sotto lo stesso tetto.
- Grandi componenti per la regione
- I costruttori di macchine e impianti dell'area di Stuttgart, dell'intera regione DACH e di tutta Europa fanno fresare, tornire e alesare i loro pezzi pesanti fino a 50 t presso di noi a Lorch – da un unico fornitore.
Domande frequenti sulla lavorazione di grandi pezzi
Quanto possono essere grandi i componenti?
Le corse di fresatura arrivano fino a 26.000 mm (fresatrici a portale Zayer Thera W); tramite la gru 2×25 t vengono attrezzati pezzi fino a 50 t. La tornitura a giostra è possibile fino a Ø 4.800 mm. Quale macchina lavorerà il vostro componente lo assegniamo in base alle vostre esigenze.
Quali processi di lavorazione comprende la lavorazione di grandi pezzi?
Fresatura a portale e fresatura a montante mobile, lavorazione con alesatrice (foratura, alesatura, fresatura, filettatura) nonché tornitura a giostra – tutto nello stesso stabilimento, integrato da saldatura, sabbiatura e verniciatura.
Quali materiali vengono lavorati?
Acciaio da costruzione S235/S355, acciaio a grano fine fino a S1100, Hardox 400/500 nonché inox 1.4301/1.4571 e acciai speciali secondo disegno. I certificati materiali vengono forniti per ogni progetto.
Realizzate anche pezzi singoli?
Sì. La lavorazione di grandi pezzi avviene in conto terzi senza quantitativi minimi – pezzi singoli, prototipi e piccole serie allo stesso modo, programmati su dati CAD o quote da disegno.
Disponete di utensili speciali per lavorazioni fuori dal comune?
Sì. In 63 anni Bock ha costruito un ampio parco di utensili e utensili speciali – lunghe barre di alesatura e di barenatura, teste di fresatura angolari, frese speciali, punte speciali e utensili per filettatura, oltre ad attrezzi di presa e strumenti di misura propri. In questo modo lavoriamo anche geometrie inconsuete, fori profondi e superfici di difficile accesso, senza dipendere da lunghi approvvigionamenti di utensili speciali.
