CNC κατεργασία μεγάλων εξαρτημάτων από 40+ ποιότητες υλικών έως 26 m – εργασία φασόν, Νότια Γερμανία
CNC κατεργασία μεγάλων εξαρτημάτων για βαρέα τεμάχια έως 50 t – φρεζάρισμα γέφυρας, φρεζάρισμα με κινητή κολόνα, οριζόντια δράπανα και κάθετη τόρνευση υπό μία στέγη, από χάλυβα, Hardox και ανοξείδωτο χάλυβα ως εργασία φασόν στο Lorch.
Φρεζάρισμα έως 26.000 mm
Φρεζάρισμα γέφυρας και φρεζάρισμα με κινητή κολόνα για εξαιρετικά μακριά και μεγάλου μεγέθους εξαρτήματα.
Κατεργασία με δράπανο
Τρία CNC οριζόντια δράπανα με περιστροφική τράπεζα – διάτρηση, εσωτερική τόρνευση και φρεζάρισμα σε μία στερέωση.
Κάθετη τόρνευση Ø 4.800 mm
Περιστροφική τράπεζα για περιστροφικά συμμετρικά βαριά τεμάχια έως 50 t.
Βαριά τεμάχια έως 50 t
Γερανοσύστημα 2×25-t και υποδομή εργοστασίου για όλα τα μεγέθη εξαρτημάτων.
Χάλυβας · Hardox · Ανοξείδωτος χάλυβας
Δομικός χάλυβας, λεπτόκοκκος δομικός χάλυβας έως S1100, Hardox 400/500 και ανοξείδωτος χάλυβας 1.4301/1.4571.
DIN EN ISO 9001:2015
Σύστημα διαχείρισης ποιότητας με τεκμηριωμένη διαχείριση υλικών.
CNC κατεργασία μεγάλων εξαρτημάτων – όλες οι μέθοδοι υπό μία στέγη
Κατεργασία μεγάλων εξαρτημάτων στην Bock σημαίνει: φρεζάρισμα, διάτρηση, εσωτερική τόρνευση και τόρνευση εξαρτημάτων που είναι πολύ μεγάλα, πολύ μακριά ή πολύ βαριά για τυπικές μηχανές – έως 26.000 mm μήκος και 50 t. Το φρεζάρισμα γέφυρας, το φρεζάρισμα με κινητή κολόνα, τα οριζόντια δράπανα και η κάθετη τόρνευση αλληλοσυμπληρώνονται στην ίδια εγκατάσταση, ώστε σύνθετα τεμάχια να κατεργάζονται πλήρως χωρίς εξωτερική εφοδιαστική.
Ποια εγκατάσταση θα κατεργαστεί το εξάρτημά σας το καθορίζουμε βάσει της προδιαγραφής σας – αυτή η αντιστοίχιση είναι μέρος της τεχνογνωσίας παραγωγής μας και σας απαλλάσσει πλήρως από την επιλογή. Για κάθε εργασία είναι διαθέσιμη η κατάλληλη μηχανή· αυτό μειώνει τις διαδικασίες προετοιμασίας και επαναστερέωσης και εξασφαλίζει στενές ανοχές θέσης ακόμη και σε μεγάλες αποστάσεις.
Ο προγραμματισμός γίνεται βάσει δεδομένων CAD ή διαστάσεων σχεδίου – μεμονωμένα τεμάχια, πρωτότυπα και μικρές σειρές εξίσου, ως εργασία φασόν χωρίς ελάχιστες ποσότητες. Το γερανοσύστημα 2×25 t εξασφαλίζει την προετοιμασία και την τοποθέτηση όλων των μεγάλων εξαρτημάτων· πρωτόκολλα διαστάσεων, έλεγχο πρώτου δείγματος και πιστοποιητικά υλικών παρέχουμε ανά έργο κατά DIN EN ISO 9001:2015.
Μετά την κοπτική κατεργασία, τα μεγάλα εξαρτήματα παραδίδονται απευθείας για συγκόλληση, αμμοβολή και βαφή – ολοκληρωμένη κατασκευή από ένα χέρι, χωρίς εξωτερική εφοδιαστική μεταξύ των σταδίων κατεργασίας.
Βίντεο

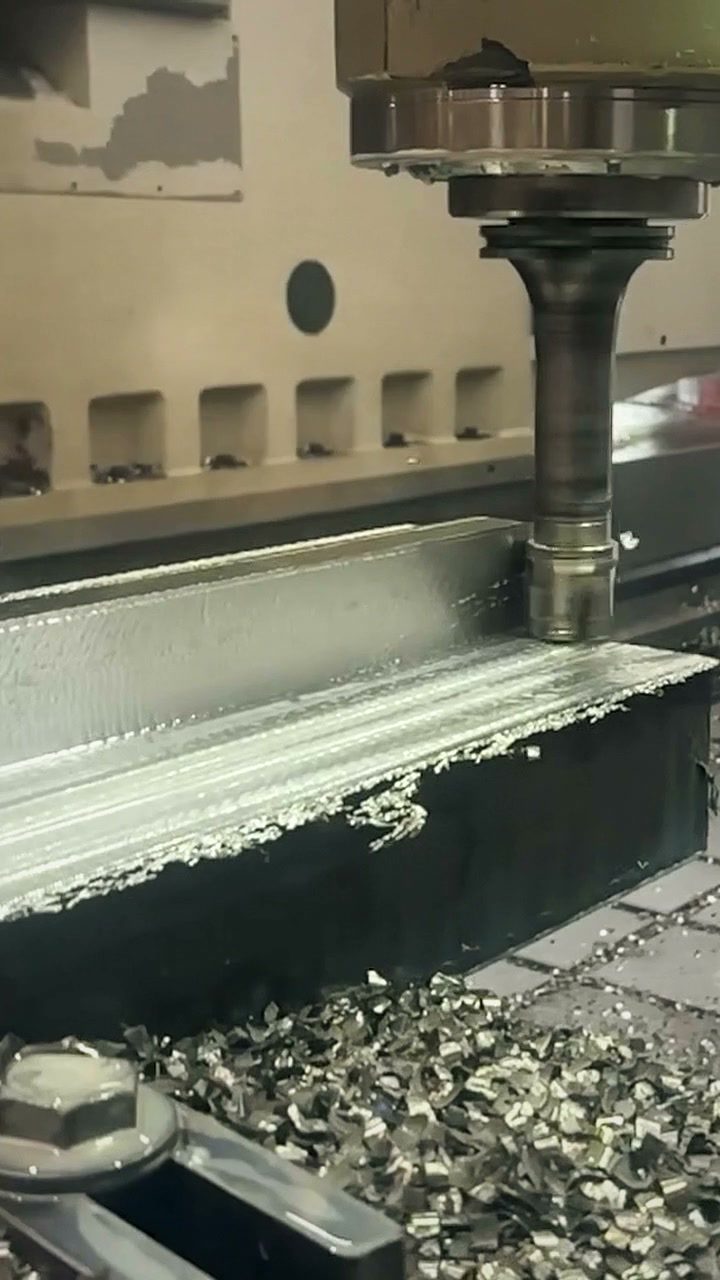

Κατεργασία CNC μεγάλων εξαρτημάτων σε βίντεο

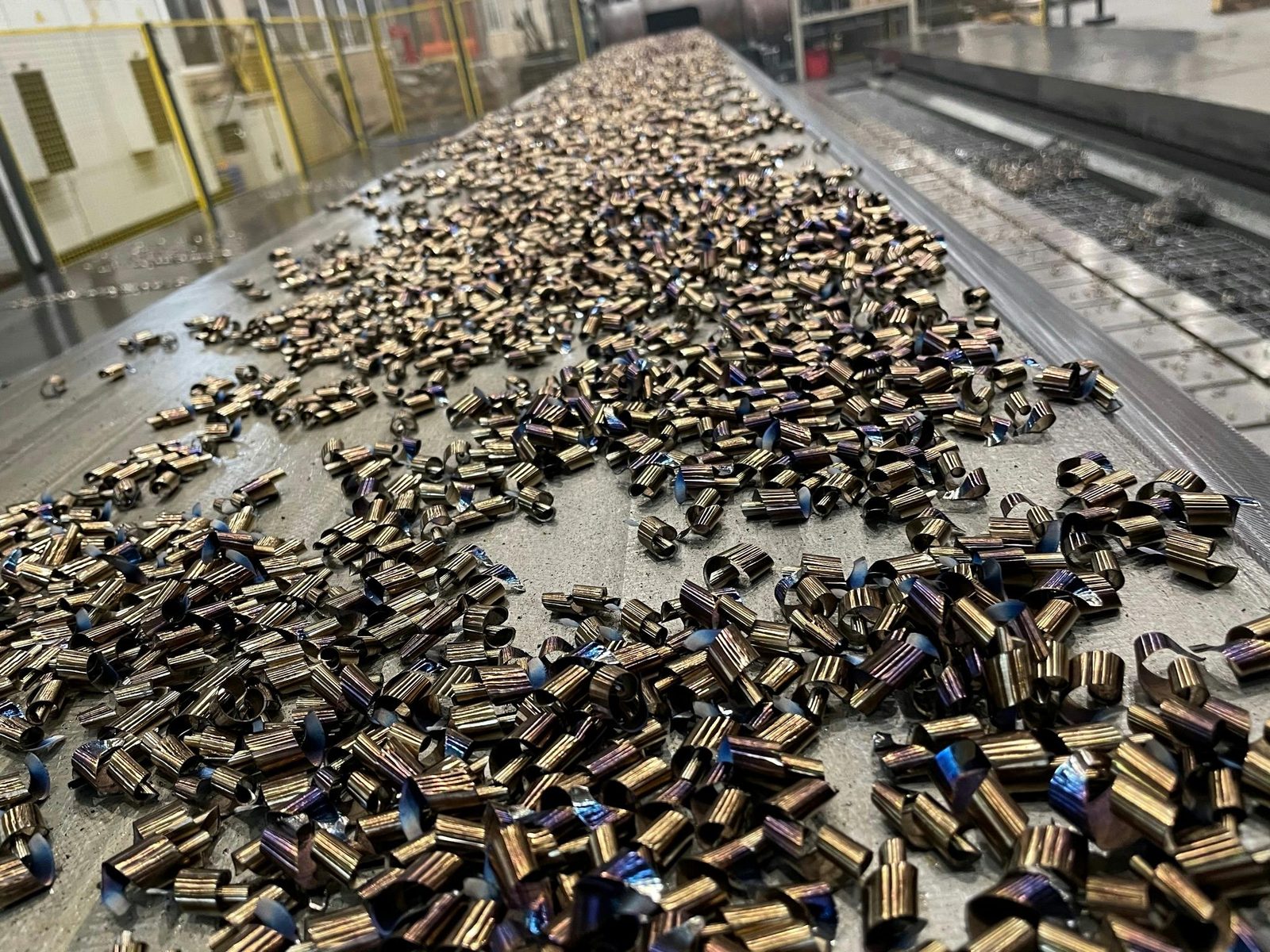

Μια ζωντανή ματιά στη βαριά κατεργασία κοπής μεγάλων εξαρτημάτων στο Lorch – αφαίρεση υλικού, άτρακτος και ακρίβεια σε βαριά τεμάχια έως 50 t. Πατήστε στο βίντεο για αναπαραγωγή με ήχο.
Εξαρτήματα έως 50 t
Διαδρομές έως 26.000 mm μήκος – μεγάλα εξαρτήματα που είναι υπερβολικά μεγάλα, μακριά ή βαριά για τυπικές μηχανές, σε λίγες συγκρατήσεις.
Όλες οι μέθοδοι υπό μία στέγη
Φρεζάρισμα portal, φρεζάρισμα κινητής κολόνας, οριζόντιες μηχανές διάτρησης και τόρνευση καρουζέλ συνδυάζονται στην ίδια μονάδα – χωρίς εξωτερική εφοδιαστική μεταξύ των βημάτων.
Κατεργασία φασόν κατά DIN EN ISO 9001
Μεμονωμένο τεμάχιο, πρωτότυπο και μικρή σειρά χωρίς ελάχιστες ποσότητες – με πρωτόκολλο διαστάσεων, έλεγχο πρώτου δείγματος και πιστοποιητικό υλικού.
Οι μηχανές της κατεργασίας μεγάλων εξαρτημάτων
Τέσσερις ομάδες εγκαταστάσεων για την κοπτική κατεργασία μεγάλων εξαρτημάτων – καθεμία με το δικό της προφίλ πλεονεκτημάτων:
Φρεζάρισμα γέφυρας – Zayer Thera W
Δύο φρέζες γέφυρας με κεφαλή φρεζαρίσματος με κλίση 30° και γέφυρα υποστηριζόμενη και από τις δύο πλευρές – μέγιστη ακαμψία για μακριά, μεγάλου μεγέθους εξαρτήματα.
Διαδρομή έως 26.000 mm · έως 50 t
Δείτε τη μηχανή

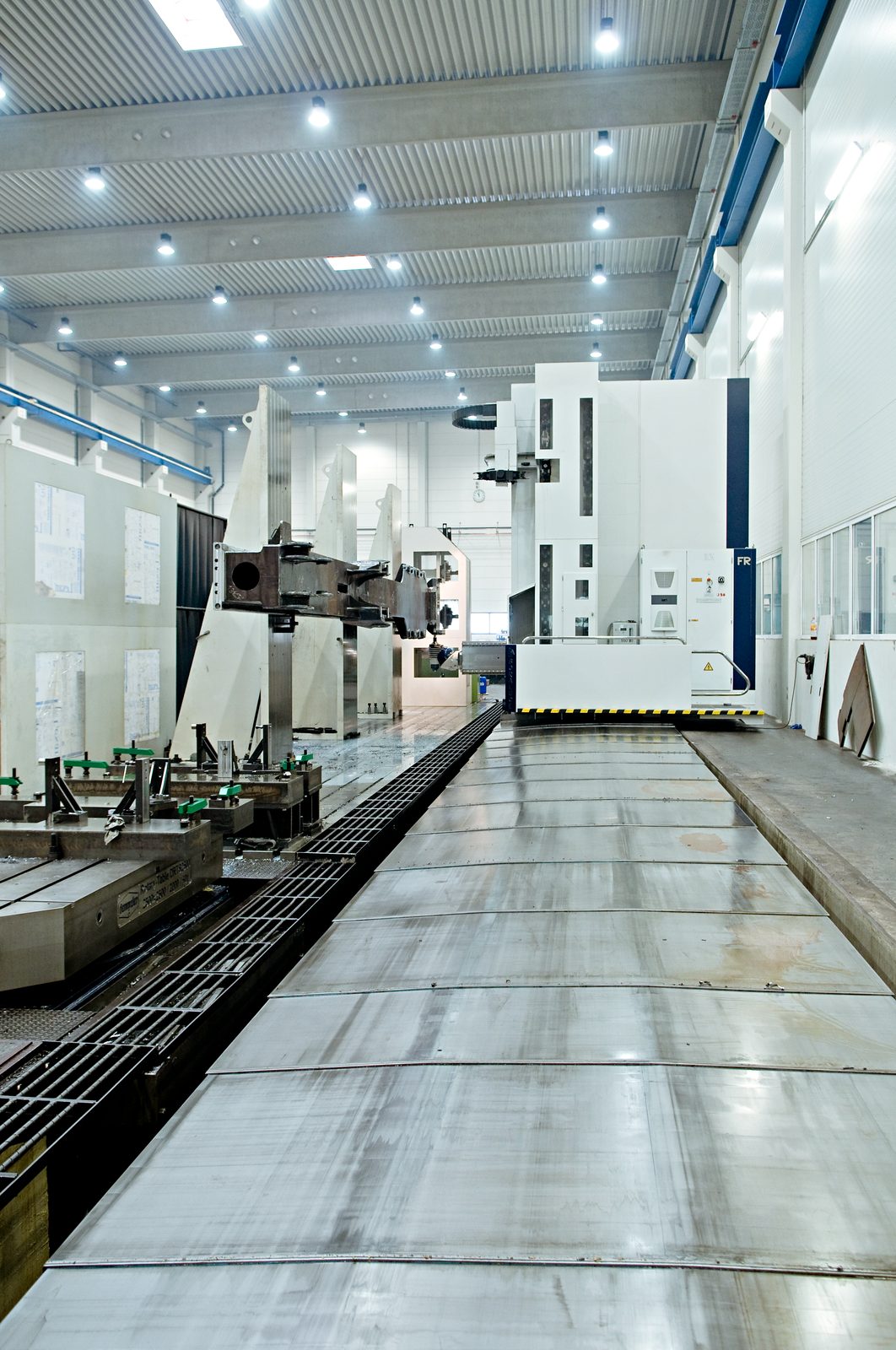

Κέντρο φρεζαρίσματος με κινητή κολόνα – Soraluce FR 20.000
Μηχανή με κινητή κολόνα με περιστρεφόμενη κεφαλή φρεζαρίσματος και περιστροφική τράπεζα – χώρος εργασίας ανοιχτός προς τα πάνω για ογκώδη, ψηλά βαριά τεμάχια.
X 20.000 mm · περιστροφική τράπεζα 2,5 × 2,5 m
Δείτε τη μηχανή
CNC οριζόντιο δράπανο – TOS-Varnsdorf WHN 13
Τρία πανομοιότυπα δράπανα με άτρακτο διάτρησης Ø 130 mm και περιστροφική τράπεζα – διάτρηση, εσωτερική τόρνευση, φρεζάρισμα και κοπή σπειρωμάτων σε μία στερέωση.
Άτρακτος Ø 130 mm · 3 μηχανές
Δείτε τη μηχανή
Κάθετη τόρνευση – Feichter
Κάθετη τόρνευση περιστροφικά συμμετρικών βαρέων τεμαχίων – μεγάλες φλάντζες, στεφάνια περιστροφής, δακτύλιοι και χιτώνια κατά σχέδιο.
Ø 4.800 mm · έως 50 t
Δείτε τη μηχανή
Ειδικά εργαλεία – το οπλοστάσιο εργαλείων από 63 χρόνια
Οι μεγάλες μηχανές από μόνες τους δεν ολοκληρώνουν ένα εξάρτημα – αυτό που μετράει είναι το εργαλείο στην άτρακτο. Σε 63 χρόνια παραγωγής φασόν, η Bock έχει δημιουργήσει ένα εξαιρετικά βαθύ απόθεμα εργαλείων και ειδικών εργαλείων. Αυτό το οπλοστάσιο, που έχει μεγαλώσει επί δεκαετίες, αποτελεί πραγματικό ανταγωνιστικό πλεονέκτημα: μας καθιστά ανεξάρτητους από τη χρονοβόρα προμήθεια ειδικών εργαλείων και επιτρέπει κατεργασίες που πολλοί κατασκευαστές φασόν αναγκάζονται να αναθέσουν σε τρίτους ή να απορρίψουν.
- Μακριές μπάρες διάτρησης και εσωτερικής τόρνευσης για βαθιές οπές και εσωτερικά τορνευμένες έδρες εδράνων
- Γωνιακές κεφαλές φρεζαρίσματος για δυσπρόσιτες επιφάνειες και κατεργασία πολλαπλών πλευρών
- Ειδικές φρέζες και μεγάλες μετωπικές φρέζες για ασυνήθιστες κατατομές και μεγάλους όγκους κοπτικής κατεργασίας
- Ειδικά τρυπάνια, κοχλιοτόμοι και εργαλεία κοπής σπειρωμάτων έως μεγάλες διαστάσεις
- Ιδιόκτητες υποδοχές, διατάξεις σύσφιξης και συγκράτησης για ογκώδη και βαριά τεμάχια εργασίας
- Διακριβωμένα όργανα μέτρησης και ελέγχου για τον διαστασιακό έλεγχο μεγάλων γεωμετριών
Έτσι η Bock είναι εξοπλισμένη καθολικά – είτε πρόκειται για ασυνήθιστη γεωμετρία, βαθιά οπή ή δυσπρόσιτη επιφάνεια: κατά κανόνα το κατάλληλο εργαλείο βρίσκεται ήδη στην επιχείρηση. Αυτό μειώνει τους χρόνους προετοιμασίας και προμήθειας και διευρύνει το φάσμα των εξαρτημάτων που μπορούμε να κατασκευάσουμε οικονομικά.
Υλικά για την CNC κατεργασία μεγάλων εξαρτημάτων
Η Bock χρησιμοποιεί κυρίως ευρωπαϊκούς χάλυβες ποιότητας:
- Δομικός χάλυβας S235, S355 – Τυπικός κατασκευαστικός χάλυβας
- Λεπτόκοκκος δομικός χάλυβας έως S1100 – υψηλής αντοχής, κατάλληλος για συγκόλληση
- Hardox 400 / 500 – χάλυβας ανθεκτικός στη φθορά για καταπονημένα εξαρτήματα
- Ανοξείδωτος χάλυβας 1.4301, 1.4571 – ανθεκτικός στη διάβρωση
- Ειδικοί χάλυβες κατά σχέδιο και προδιαγραφή πελάτη
Πιστοποιητικά υλικών και αποδείξεις υλικών παρέχονται ανά έργο.
Τυπικές εφαρμογές
Η CNC κατεργασία μεγάλων εξαρτημάτων στην Bock χρησιμοποιείται για:
- Πλάκες βάσης, βάσεις μηχανών και δομικοί φορείς
- Φλάντζες, δακτύλιοι και χιτώνια για εφαρμογές βαρέων φορτίων
- Φορείς και εγκάρσια εξαρτήματα για εγκαταστάσεις γερανών και οχημάτων
- Σύνθετα εξαρτήματα για κατασκευή εγκαταστάσεων και ειδικών μηχανών

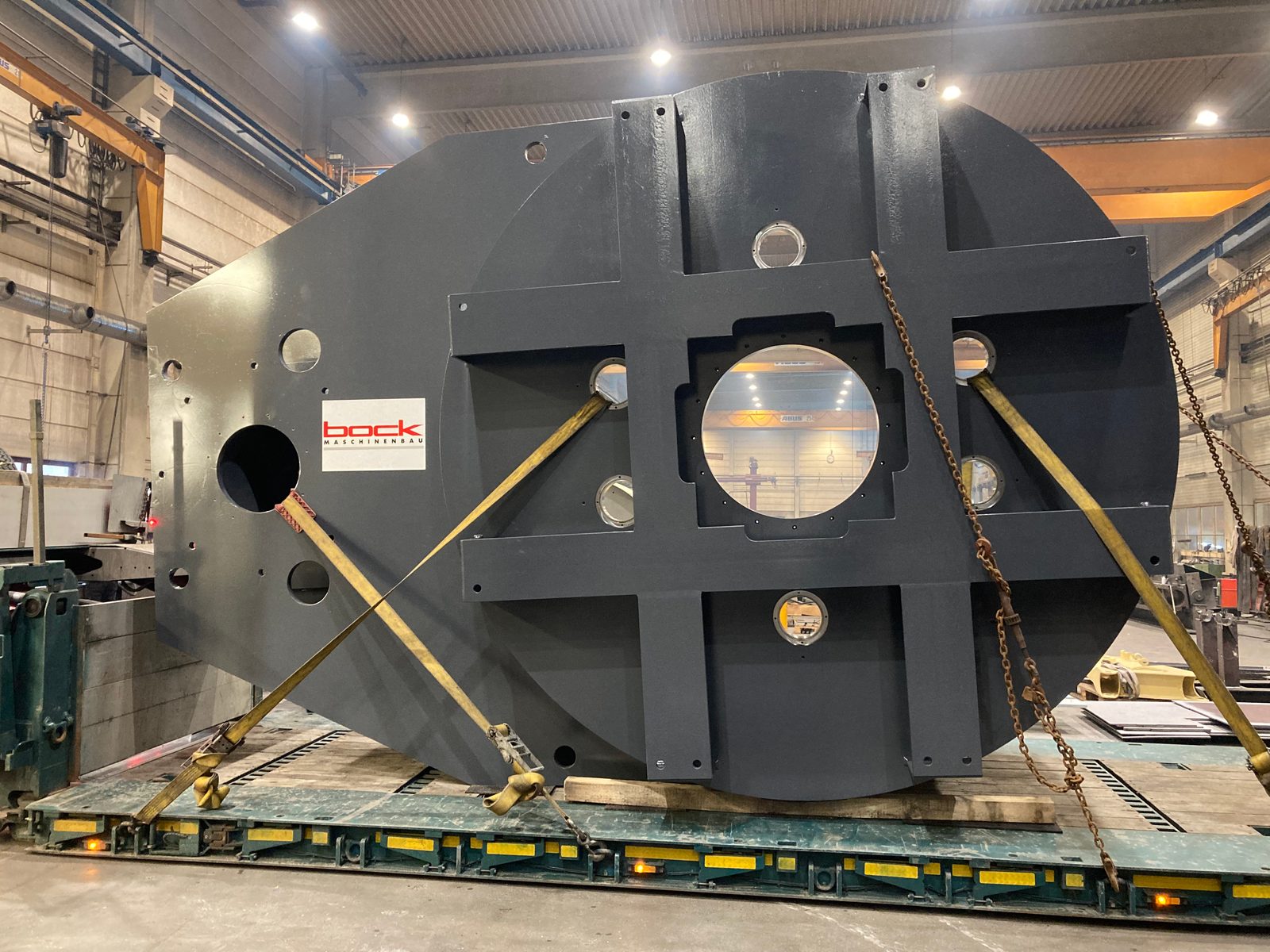

- Μετα-κατεργασμένες συγκολλητές κατασκευές και συγκολλητά συγκροτήματα
Τα κατασκευασμένα εξαρτήματα μπορούν να συγκολληθούν, να αμμοβοληθούν και να βαφούν στην ίδια εγκατάσταση – ολοκληρωμένη κατασκευή χωρίς εξωτερική εφοδιαστική μεταξύ των σταδίων κατεργασίας. Το γερανοσύστημα 2×25 t εξασφαλίζει τον χειρισμό σε όλους τους τομείς παραγωγής. Οι απαιτήσεις από κατασκευή γερανών, κατασκευή οχημάτων και κατασκευή εγκαταστάσεων ικανοποιούνται μέσω DIN EN ISO 9001:2015, πρωτοκόλλων διαστάσεων και αποδείξεων υλικών – μεμονωμένα τεμάχια, πρωτότυπα και μικρές σειρές χωρίς ελάχιστες ποσότητες.
CNC κατεργασία μεγάλων εξαρτημάτων στην Bock – τα πλεονεκτήματά σας
Η Bock Maschinenbau λειτουργεί την κατεργασία μεγάλων εξαρτημάτων ως μέρος μιας ολοκληρωμένης διαδικασίας παραγωγής:
- Όλες οι μέθοδοι υπό μία στέγη
- Φρεζάρισμα γέφυρας, φρεζάρισμα με κινητή κολόνα, δράπανα και κάθετη τόρνευση αλληλοσυμπληρώνονται.
- Εξαρτήματα έως 26 m / 50 t
- Διαδρομές έως 26.000 mm και γερανός 2×25 t για τα μεγαλύτερα τεμάχια.
- Κατάλληλη μηχανή ανά εξάρτημα
- Την αντιστοίχιση της εγκατάστασης βάσει της προδιαγραφής σας την αναλαμβάνουμε πλήρως.
- Εργασία φασόν χωρίς ελάχιστες ποσότητες
- Μεμονωμένα τεμάχια, πρωτότυπα και εξαρτήματα σειράς κατασκευάζονται εξίσου.
- DIN EN ISO 9001:2015
- Σύστημα διαχείρισης ποιότητας με τεκμηριωμένη διαχείριση υλικών.
- Οπλοστάσιο εργαλείων δεκαετιών
- Απόθεμα ειδικών εργαλείων που έχει μεγαλώσει σε 63 χρόνια – για σχεδόν κάθε γεωμετρία το κατάλληλο εργαλείο βρίσκεται ήδη στην επιχείρηση.
- Πάνω από 20 μηχανές στην επιχείρηση
- Επτά μεγάλα κέντρα κατεργασίας CNC συν το πλήρες φάσμα από κάτω – από το κέντρο φρεζαρίσματος γέφυρας 26 m έως τον συμβατικό τόρνο, όλα υπό μία στέγη.
- Μεγάλα εξαρτήματα για την περιοχή
- Κατασκευαστές μηχανημάτων και εγκαταστάσεων από την περιοχή του Stuttgart, από ολόκληρη την περιοχή DACH και από όλη την Ευρώπη αναθέτουν το φραιζάρισμα, την τόρνευση και τη διάτρηση των βαρέων εξαρτημάτων τους έως 50 t σε εμάς στο Lorch – από μία πηγή.
Συχνές ερωτήσεις για την κατεργασία μεγάλων εξαρτημάτων
Πόσο μεγάλα επιτρέπεται να είναι τα εξαρτήματα;
Οι διαδρομές φρεζαρίσματος φτάνουν έως 26.000 mm (φρέζα γέφυρας Zayer Thera W)· μέσω του γερανού 2×25 t προετοιμάζονται τεμάχια έως 50 t. Η κάθετη τόρνευση είναι δυνατή έως Ø 4.800 mm. Ποια μηχανή θα κατεργαστεί το εξάρτημά σας το αντιστοιχίζουμε κατάλληλα με τις απαιτήσεις σας.
Ποιες μεθόδους κατεργασίας περιλαμβάνει η κατεργασία μεγάλων εξαρτημάτων;
Φρεζάρισμα γέφυρας και φρεζάρισμα με κινητή κολόνα, κατεργασία με δράπανο (διάτρηση, εσωτερική τόρνευση, φρεζάρισμα, κοπή σπειρωμάτων) καθώς και κάθετη τόρνευση – όλα στην ίδια εγκατάσταση, συμπληρωμένα με συγκόλληση, αμμοβολή και βαφή.
Ποια υλικά κατεργάζονται;
Δομικός χάλυβας S235/S355, λεπτόκοκκος δομικός χάλυβας έως S1100, Hardox 400/500 καθώς και ανοξείδωτος χάλυβας 1.4301/1.4571 και ειδικοί χάλυβες κατά σχέδιο. Πιστοποιητικά υλικών παρέχουμε ανά έργο.
Κατασκευάζετε και μεμονωμένα τεμάχια;
Ναι. Η κατεργασία μεγάλων εξαρτημάτων γίνεται ως εργασία φασόν χωρίς ελάχιστες ποσότητες – μεμονωμένα τεμάχια, πρωτότυπα και μικρές σειρές εξίσου, προγραμματισμένα βάσει δεδομένων CAD ή διαστάσεων σχεδίου.
Διαθέτετε ειδικά εργαλεία για ασυνήθιστες κατεργασίες;
Ναι. Σε 63 χρόνια η Bock έχει δημιουργήσει ένα βαθύ απόθεμα εργαλείων και ειδικών εργαλείων – μακριές μπάρες διάτρησης και εσωτερικής τόρνευσης, γωνιακές κεφαλές φρεζαρίσματος, ειδικές φρέζες, ειδικά τρυπάνια και εργαλεία κοπής σπειρωμάτων καθώς και ιδιόκτητες υποδοχές και όργανα μέτρησης. Έτσι κατεργαζόμαστε ακόμη και ασυνήθιστες γεωμετρίες, βαθιές οπές και δυσπρόσιτες επιφάνειες, χωρίς να εξαρτόμαστε από τη χρονοβόρα προμήθεια ειδικών εργαλείων.
