Tăiere cu plasmă CNC până la 60 mm – oțel, oțel inoxidabil și oțel rezistent la uzură
Tăiere cu plasmă economică pentru oțel, oțel inoxidabil și oțel rezistent la uzură de la 8 la 60 mm – pe format mare cu teșitură automată, fără cantități minime și prelucrare directă în Lorch, Germania.
8 – 60 mm grosime
Economic pentru grosimi de la 8 la 60 mm – mai rapid decât tăierea oxiacetilenică, mai precis pentru inox și oțeluri speciale.
Format 20.000 × 3.500 mm
Table de format mare tăiate într-o singură trecere – fără tăieturi de separare, fără repoziționare.
Teșitură ±45°
Teșitură automată direct la capul de tăiere – pregătire cusătură de sudură fără operații secundare.
Oțel · Inox · Rezistent la uzură
Oțel de construcție, oțel inoxidabil și oțel rezistent la uzură precum și oțel cu granulozie fină până la S1100 – toate materialele cheie dintr-o instalație.
Prelucrare directă ulterioară
Sudare, prelucrare CNC, sablare și vopsire fără interfețe externe în Lorch.
Producție la comandă fără minime
Piese individuale, prototipuri și piese de serie fabricate la fel după desen.
Tăiere cu plasmă CNC – procedeu și capacitate
La tăierea cu plasmă CNC, un arc electric este condus printr-un gaz ionizat care separă piesa. Procedeul este deosebit de economic pentru grosimi de tablă până la 60 mm și este potrivit pentru oțel, oțel inoxidabil și oțeluri rezistente la uzură.

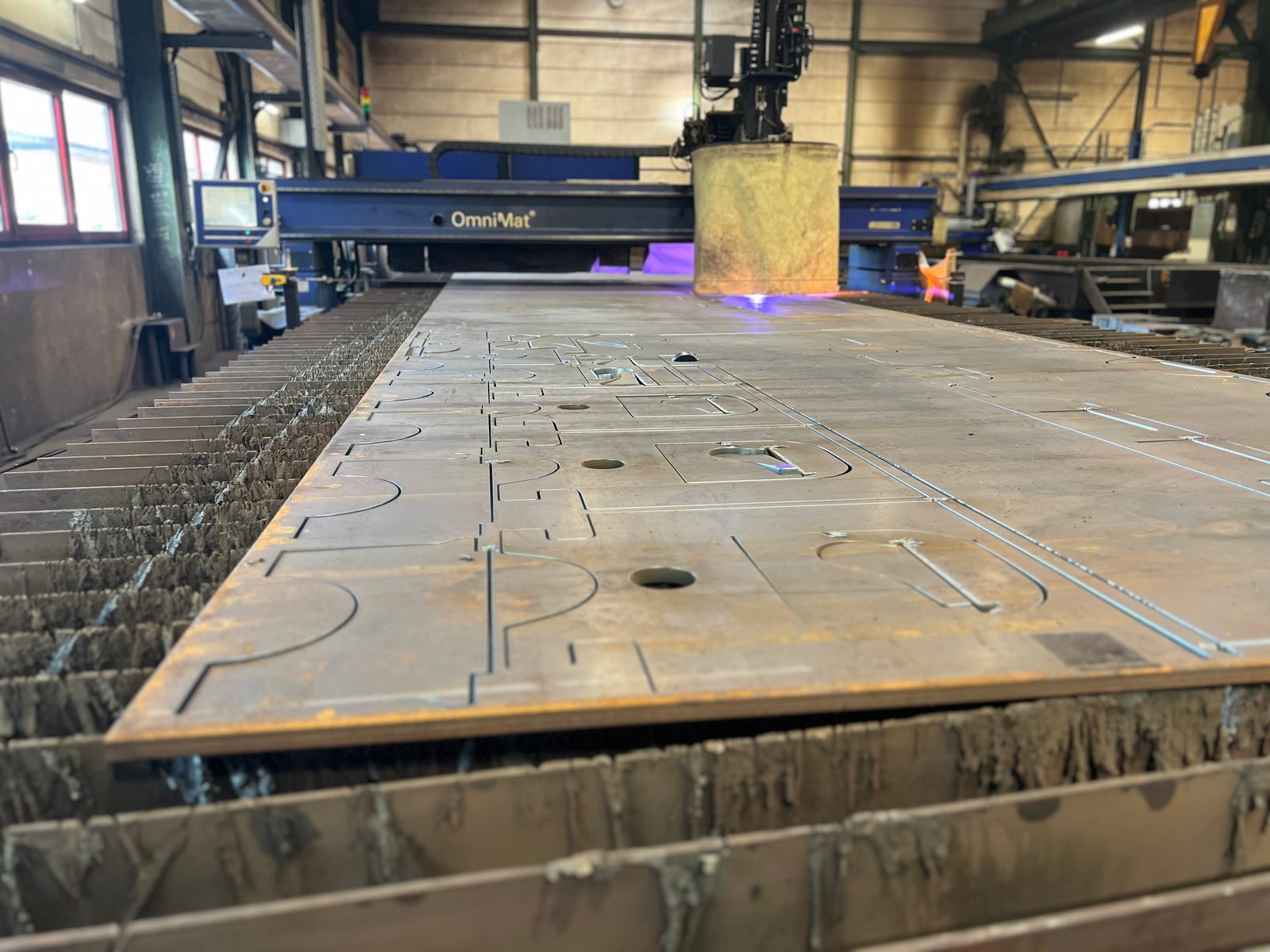

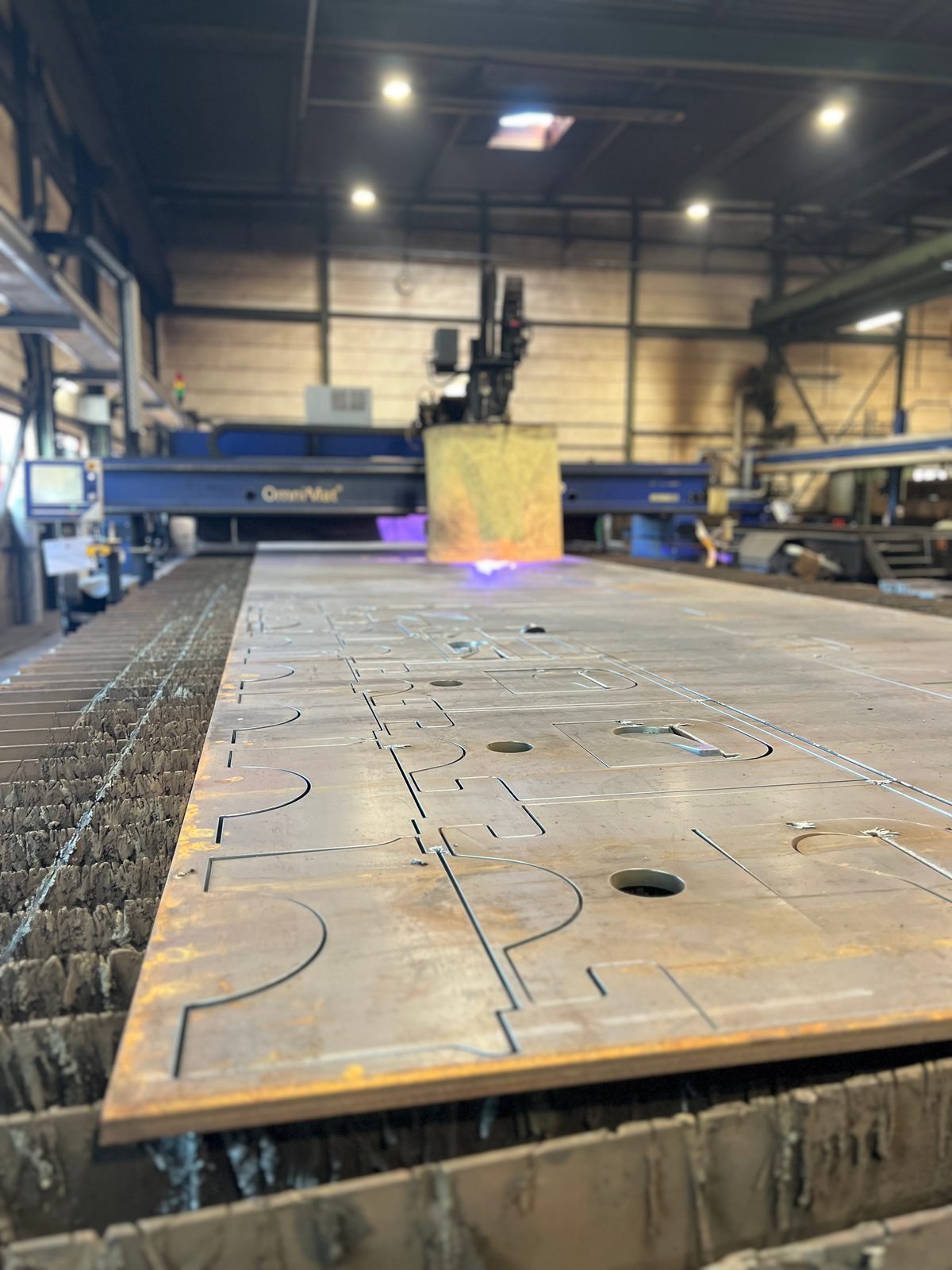

Instalația Messer-OmniMat cu unitate de plasmă HPR-400 se deplasează pe un format de 20.000 × 3.500 mm. Înclinarea automată a teșiturii până la ±45° permite pregătirea cordonului de sudură într-o singură operație – fără reprelucrare.
Piesele tăiate cu plasmă CNC sunt fabricate conform desenului. Producția în lohn la Lorch cuprinde piese individuale și serii mici fără cantități minime.
Tăieturile cu plasmă CNC sunt realizate conform desenului și toleranțelor specificate. Precizia de tăiere permite prelucrarea ulterioară directă, fără reprelucrare laborioasă. Pentru cordoanele de sudură, tăierea în teșitură este integrată automat într-o singură operație – până la ±45°.
La tăierea cu plasmă a oțelului inoxidabil, culorile de revenire sunt reduse la minimum prin alimentarea adaptată cu gaz și parametrii de tăiere adecvați. Producția în lohn cuprinde și debitări de serie pentru piese recurente, în serii mici și mari.
După tăiere, piesele pot fi prelucrate ulterior direct în producția de ansambluri sudate, prelucrarea CNC și tratarea suprafețelor – totul în aceeași unitate din Lorch. Asigurarea calității se face conform DIN EN ISO 9001:2015 cu trasabilitate documentată.
Date mașină
| Mașină | Format | Grosime de tăiere | Tăiere în unghi |
|---|---|---|---|
| Messer OmniMat HT-L 5000 · HPR 400 · Sistem de tăiere cu plasmă | 20.000 × 3.500 mm | până la 60 mm | ±45° |
| Zinser 4125 · Sistem de tăiere cu plasmă sub apă | 8.000 × 2.500 mm | până la 30 mm | ±40° |
Materiale pentru tăierea cu plasmă CNC
Tăierea cu plasmă CNC este potrivită pentru oțeluri și oțeluri speciale:
- Oțel de construcții S235, S355 – de la 3 mm până la 60 mm
- Oțel cu granulație fină până la S1100 – de înaltă rezistență
- Hardox 400 / 500 – până la 60 mm
- Oțel inoxidabil 1.4301, 1.4571 – rezistent la coroziune
- XAR 400 și alte oțeluri rezistente la uzură
Pentru oțel de construcții, oțel cu granulație fină și oțel rezistent la uzură peste 60 mm, tăierea autogenă este procedeul mai potrivit.
Aplicații tipice ale tăierii cu plasmă CNC
Tăierea cu plasmă CNC la Bock se utilizează pentru:
- Debitări de precizie pentru ansambluri sudate și construcții metalice
- Plăci de inimă, nervuri și suporturi pentru vehicule și instalații portante de macara
- Piese din oțel inoxidabil pentru construcția de instalații și recipiente
- Tăieri în teșitură ca pregătire a cordonului de sudură până la ±45°
- Piese de uzură pentru mașini de terasament
Piesele tăiate pot fi sudate, prelucrate, sablate și vopsite în aceeași unitate. Tăierea cu plasmă CNC la Bock este integrată într-un lanț de fabricație complet: piesele tăiate sunt predate direct producției de ansambluri sudate, apoi sunt prelucrate CNC, sablate și vopsite conform specificațiilor clientului. Pentru tăieturile în oțel inoxidabil sunt disponibili parametri de proces care minimizează culorile de revenire și oxidarea. Producția în lohn cuprinde piese individuale și de serie mică, precum și debitări de serie fără cantități minime. Documentația de calitate conform DIN EN ISO 9001:2015 cu trasabilitate completă a materialelor este disponibilă. La cerere sunt posibile tăieri în teșitură până la ±45° într-o singură operație. Timpi de reacție scurți datorită accesului direct la depozitul propriu de materiale pentru oțel, oțel inoxidabil și oțel rezistent la uzură. Producție în lohn fără cantități minime.
Tăierea cu plasmă CNC la Bock – avantajele dumneavoastră
Bock Maschinenbau realizează tăierea cu plasmă CNC ca parte a unui proces de fabricație complet:
- Format 20.000 × 3.500 mm
- Plăcile de mare format sunt prelucrate dintr-o singură trecere.
- Grosimi de perete până la 60 mm
- Economică pentru oțel, oțel inoxidabil și oțel rezistent la uzură până la 60 mm.
- Înclinare teșitură ±45°
- Pregătire automată a cordonului de sudură – economisește reprelucrarea.
- Producție în lohn fără cantități minime
- Se fabrică piese individuale, prototipuri și piese de serie.
- DIN EN ISO 9001:2015
- Sistem de management al calității cu trasabilitate documentată a materialelor.
Lăcătușeriile și constructorii de mașini și metal din zona Stuttgart și regiunea DACH își debitează cu plasmă tablele și teșiturile la noi în Lorch – inclusiv oțel inoxidabil și oțel rezistent la uzură.
Întrebări frecvente despre tăierea cu plasmă CNC
Se taie oțelul inoxidabil cu plasmă și cum sunt limitate culorile de revenire la muchia tăiată?
Da, oțelul inoxidabil este tăiat prin tăiere cu plasmă CNC până la 60 mm. Parametrii procedeului și dirijarea gazului de protecție minimizează culorile de revenire și oxidarea la muchia tăiată.
Cum funcționează tăierea cu plasmă CNC?
La tăierea cu plasmă CNC, un arc electric este condus printr-un gaz ionizat, care separă piesa. La Bock, pentru aceasta taie o instalație Messer-OmniMat cu unitate de plasmă HPR-400, pe un format de 20.000 × 3.500 mm, conform desenului.
Până la ce grosime a tablei sunt tăiate cu plasmă oțelul și oțelul rezistent la uzură?
Până la 60 mm – oțel de construcții, oțel de construcții cu granulație fină până la S1100, oțel inoxidabil și oțeluri rezistente la uzură precum XAR 400. Oțelul de construcții, cel cu granulație fină și cel rezistent la uzură cu grosimea peretelui de peste 60 mm sunt tăiate autogen, până la 200 mm.
Se execută și tăiere cu plasmă sub apă?
Da. Pe lângă instalația Messer-OmniMat este disponibilă o Zinser 4125 ca instalație de tăiere cu plasmă sub apă: format 8.000 × 2.500 mm, grosime de tăiere până la 30 mm, teșire până la ±40°.
De ce depinde calitatea tăieturii la tăierea cu plasmă?
De desen și de toleranțele prescrise: în funcție de acestea sunt realizate tăieturile cu plasmă CNC, astfel încât piesele pot fi prelucrate mai departe fără reprelucrare laborioasă. Teșiturile pentru sudură de până la ±45° sunt tăiate automat de instalația Messer-OmniMat, în aceeași operație.
Contact
Solicitați tăiere cu plasmă CNC
Trimiteți-ne fișierul DXF sau desenul, materialul și numărul de bucăți – oțel, oțel inoxidabil sau oțel rezistent la uzură. Livrăm piesele debitate separat sau le prelucrăm în continuare în propria fabrică până la ansamblul finit.
