Θερμική ευθυγράμμιση – εν θερμώ ευθυγράμμιση συγκολλητών κατασκευών και μεγάλων εξαρτημάτων
Διόρθωση παραμόρφωσης συγκόλλησης και αποκλίσεων διαστάσεων σε μεγάλα εξαρτήματα έως 50 t – θερμική ευθυγράμμιση με προστασία του υλικού, χωρίς αφαίρεση υλικού, ως υπηρεσία φασόν στο Lorch.
Ευθυγράμμιση χωρίς αφαίρεση υλικού
Η εν θερμώ ευθυγράμμιση αποκαθιστά την ακρίβεια διαστάσεων – χωρίς αφαίρεση ουσίας ή νέα συγκόλληση.
Ακόμη και βαρέα εξαρτήματα έως 50 t
Ευθυγράμμιση απευθείας στο γερανοσύστημα 2×25-t – χωρίς περιορισμό μεγέθους από κλιβάνους ή διατάξεις.
Διαχείριση θερμοκρασίας με προστασία του υλικού
Ελεγχόμενη θέρμανση, περιορισμένη ανάλογα με το υλικό – ακόμη και σε βαμμένους και υψηλής αντοχής χάλυβες έως S1100.
Από μία πηγή
Συγκόλληση κατά DIN EN 1090-2 EXC3, θερμική ευθυγράμμιση και κοπτική κατεργασία σε μία τοποθεσία στο Lorch.
DIN EN ISO 9001:2015
Σύστημα διαχείρισης ποιότητας με τεκμηριωμένες διαδικασίες παραγωγής.
Θερμική ευθυγράμμιση – μέθοδος και αρχή λειτουργίας

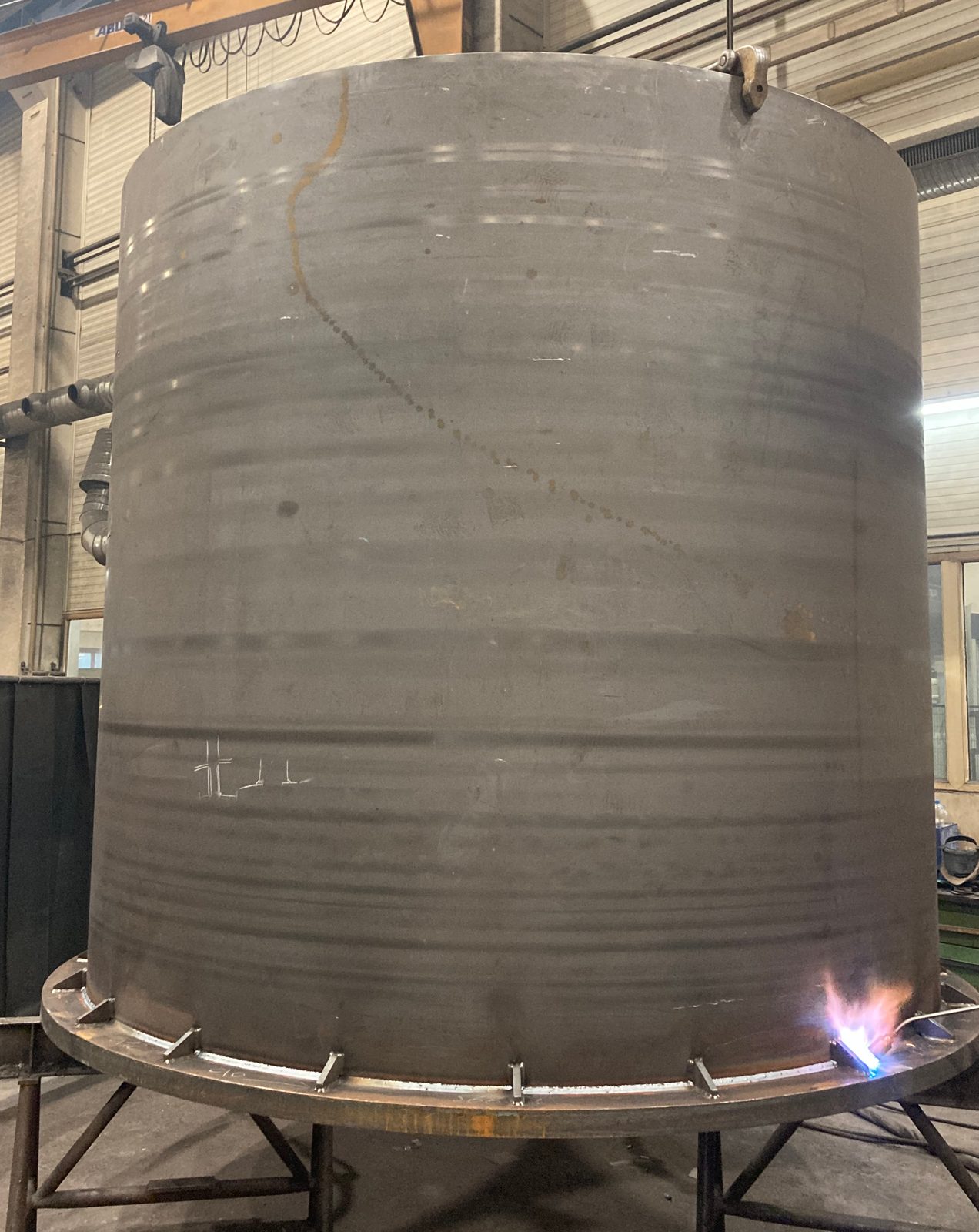

Κατά τη θερμική ευθυγράμμιση το υλικό θερμαίνεται γρήγορα και τοπικά με έναν καυστήρα. Η γύρω, ψυχρή δομή εμποδίζει τη θερμική διαστολή – το θερμασμένο πεδίο συμπιέζεται. Κατά την ψύξη η συμπιεσμένη περιοχή συστέλλεται και ευθυγραμμίζει στοχευμένα το εξάρτημα στην επιθυμητή μορφή. Έτσι διορθώνονται η παραμόρφωση συγκόλλησης και οι παραμένουσες τάσεις, χωρίς αφαίρεση υλικού ή νέα συγκόλληση.
Μέσω θερμικών σχημάτων – σημείο, γραμμή ή σφήνα – ο χειριστής ελέγχει την κατεύθυνση και το μέγεθος της συστολής. Η εμπειρία και η ελεγχόμενη διαχείριση της θερμοκρασίας είναι καθοριστικές – ιδίως σε βαμμένους και υψηλής αντοχής χάλυβες, των οποίων η επιτρεπόμενη θερμοκρασία ισιώματος εξαρτάται από το υλικό.
Η θερμική ευθυγράμμιση συμπληρώνει την αποτόνωση με κραδασμούς. Ενώ η αποτόνωση με κραδασμούς (VSR) μειώνει τις παραμένουσες τάσεις, η θερμική ευθυγράμμιση διορθώνει την ορατή παραμόρφωση. Σε συνδυασμό, το εξάρτημα παραμένει μόνιμα σταθερό ως προς τις διαστάσεις – η ιδανική προετοιμασία για την επακόλουθη κατεργασία ακριβείας.
Ως υπηρεσία φασόν εκτελούμε τη θερμική ευθυγράμμιση και σε εξαρτήματα που παρέχει ο πελάτης από εξωτερική παραγωγή. Οι συγκολλητές κατασκευές που κατασκευάζονται στο Lorch ευθυγραμμίζονται απευθείας μετά τη συγκόλληση, πριν περάσουν στην κατεργασία ή στην τελική συναρμολόγηση – χωρίς εξωτερική εφοδιαστική και χωρίς απώλειες στις διεπαφές.
Κατάλληλα εξαρτήματα για τη θερμική ευθυγράμμιση
Η θερμική ευθυγράμμιση είναι κατάλληλη για συγκολλητές κατασκευές και χαλύβδινα εξαρτήματα με θερμική παραμόρφωση:
- Παραμορφωμένα συγκολλητά πλαίσια και βασικές κατασκευές
- Μεγάλα ελάσματα και πεδία λαμαρίνας με κυρτώσεις ή κυματισμούς
- Δοκοί, προφίλ και συγκολλητές κιβωτοειδείς κατασκευές
- Έδρανα μηχανών και πλαίσια πριν από την κατεργασία ακριβείας
- Εξαρτήματα από χάλυβα, Hardox, ανοξείδωτο χάλυβα και λεπτόκοκκο δομικό χάλυβα έως S1100
Η θερμική ευθυγράμμιση διατίθεται ως αυτόνομη υπηρεσία ή σε συνδυασμό με την εσωτερική παραγωγή συγκόλλησης και κατεργασίας.
Τυπικές εφαρμογές
Η θερμική ευθυγράμμιση χρησιμοποιείται διακλαδικά στην παραγωγή βαρέων εξαρτημάτων:
- Διόρθωση παραμόρφωσης μετά τη συγκόλληση μεγάλων χαλύβδινων κατασκευών
- Ευθυγράμμιση εξαρτημάτων γερανών, ανυψωτικών και εγκαταστάσεων
- Διόρθωση επιπεδότητας σε ελάσματα και συγκολλητές πλάκες
- Ακρίβεια διαστάσεων πλαισίων και βάσεων πριν από την κατεργασία
- Επανευθυγράμμιση εξαρτημάτων μετά τη μεταφορά ή την κατεργασία

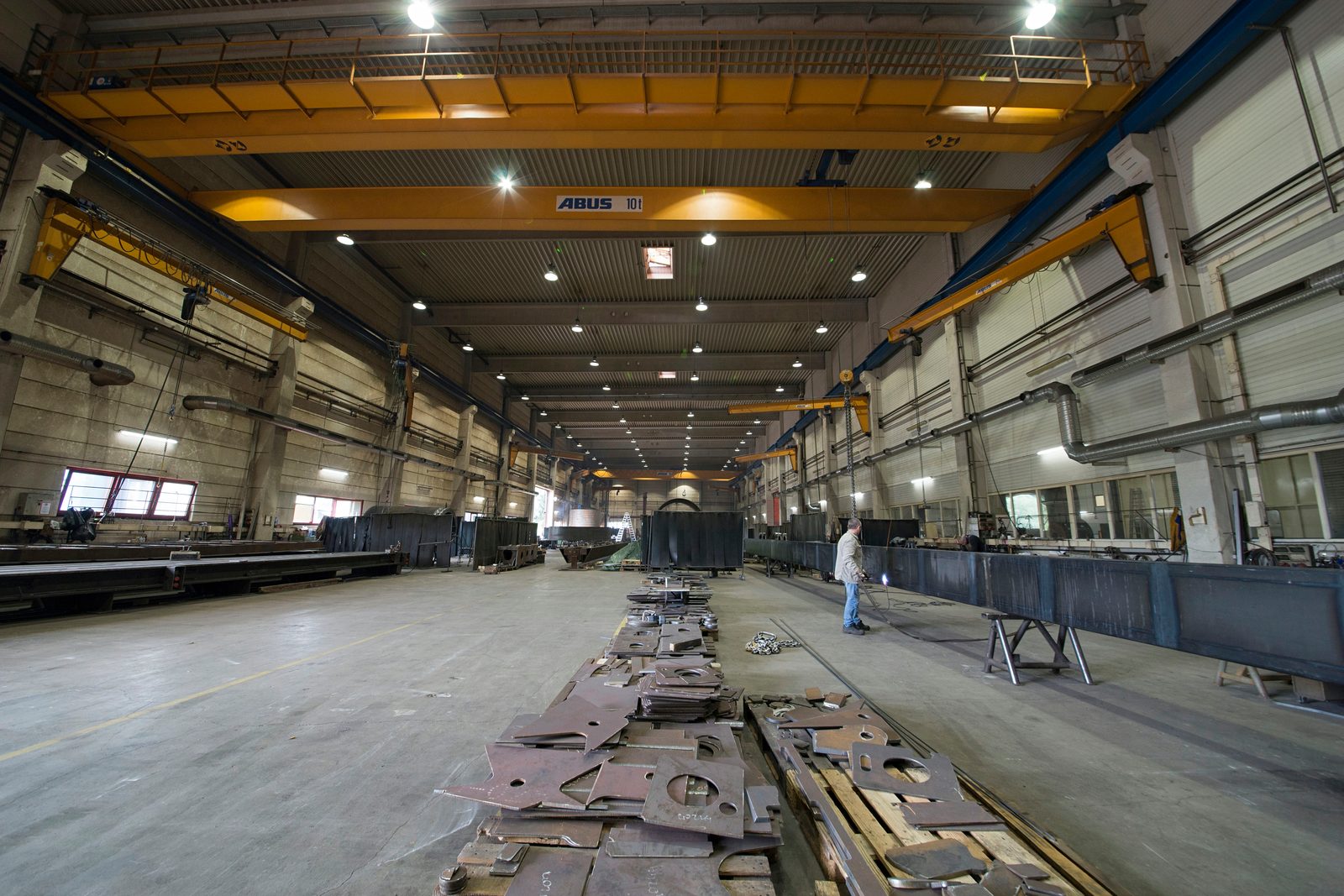

Τα ευθυγραμμισμένα εξαρτήματα υφίστανται κατεργασία ακριβείας απευθείας στην ίδια εγκατάσταση – χωρίς εξωτερική εφοδιαστική και χωρίς απώλειες στις διεπαφές. Βαριά εξαρτήματα έως 50 t τα μετακινούμε μέσω του εργοστασιακού γερανοσυστήματος 2×25 t.
Θερμική ευθυγράμμιση στην Bock – τα πλεονεκτήματά σας
Η Bock Maschinenbau προσφέρει τη θερμική ευθυγράμμιση ως ενσωματωμένο βήμα της διαδικασίας παραγωγής και ποιότητας:
- Διόρθωση παραμόρφωσης χωρίς αφαίρεση υλικού
- Η εν θερμώ ευθυγράμμιση αποκαθιστά την ακρίβεια διαστάσεων, χωρίς αφαίρεση ουσίας ή νέα συγκόλληση.
- Ακόμη και για βαριά εξαρτήματα έως 50 t
- Ευθυγράμμιση απευθείας στο γερανοσύστημα 2×25 t – χωρίς περιορισμό μεγέθους από κλιβάνους ή διατάξεις.
- Διαχείριση θερμοκρασίας με προστασία του υλικού
- Ελεγχόμενη θέρμανση με όριο θερμοκρασίας ανάλογα με το υλικό – ακόμη και σε βαμμένους και υψηλής αντοχής χάλυβες.
- Από μία πηγή
- Συγκόλληση κατά DIN EN 1090-2 EXC3, θερμική ευθυγράμμιση και κατεργασία σε μία τοποθεσία στο Lorch.
- DIN EN ISO 9001:2015
- Σύστημα διαχείρισης ποιότητας με τεκμηριωμένες διαδικασίες παραγωγής.
Χαλυβοκατασκευαστές και μεταλλουργικές επιχειρήσεις από την περιοχή της Στουτγάρδης και την περιοχή DACH αναθέτουν σε εμάς στο Lorch την ακριβή θερμική ευθυγράμμιση (με φλόγα) παραμορφωμένων συγκολλητών κατασκευών.
Συχνές ερωτήσεις για τη θερμική ευθυγράμμιση
Πώς λειτουργεί η θερμική ευθυγράμμιση;
Κατά τη θερμική ευθυγράμμιση το υλικό θερμαίνεται γρήγορα και τοπικά με έναν καυστήρα· η γύρω ψυχρή δομή εμποδίζει τη θερμική διαστολή, η θερμαινόμενη περιοχή συμπιέζεται και συστέλλεται κατά την ψύξη. Μέσω σχημάτων θέρμανσης – σημείο, γραμμή ή σφήνα – ελέγχονται η κατεύθυνση και το μέγεθος της συστολής, ώστε η παραμόρφωση συγκόλλησης να διορθώνεται χωρίς αφαίρεση υλικού και χωρίς εκ νέου συγκόλληση.
Σε τι διαφέρουν η θερμική ευθυγράμμιση και η δονητική αποτόνωση;
Η θερμική ευθυγράμμιση διορθώνει την ορατή παραμόρφωση, η δονητική αποτόνωση (VSR) μειώνει τις παραμένουσες τάσεις. Και οι δύο μέθοδοι εκτελούνται στο ίδιο εργοστάσιο μετά τη συγκόλληση και πριν από την κοπτική κατεργασία ακριβείας.
Μέχρι ποιο βάρος τεμαχίου γίνεται θερμική ευθυγράμμιση;
Η θερμική ευθυγράμμιση είναι δυνατή και σε βαριά εξαρτήματα έως 50 t. Η ευθυγράμμιση γίνεται απευθείας στο σύστημα γερανών 2×25 t, χωρίς περιορισμό μεγέθους από κλιβάνους ή ιδιοσυσκευές.
Γίνεται θερμική ευθυγράμμιση και σε εξαρτήματα που παρέχει ο πελάτης;
Ναι. Ως υπηρεσία φασόν η θερμική ευθυγράμμιση εκτελείται και σε εξαρτήματα που παρέχει ο πελάτης από εξωτερική κατασκευή. Οι συγκολλητές κατασκευές που κατασκευάζονται στο Lorch ευθυγραμμίζονται αμέσως μετά τη συγκόλληση, πριν περάσουν στην κοπτική κατεργασία ή στην τελική συναρμολόγηση.
Επικοινωνία
Ζητήστε προσφορά για θερμική ευθυγράμμιση
Αναφέρετέ μας τις διαστάσεις, το βάρος και το υλικό του εξαρτήματος και περιγράψτε την παραμόρφωση. Ευθυγραμμίζουμε κατασκευές που μας παραδίδονται ως αυτοτελή υπηρεσία ή απευθείας μετά τη συγκόλληση στην παραγωγή μας.
