Διάτρηση και κοπή σπειρωμάτων – κατασκευή κατ' ανάθεση Lorch
Διάτρηση, βύθιση, γλυφάνιση και δημιουργία σπειρωμάτων σε μεγάλα εξαρτήματα – διάμετρος διάτρησης έως Ø 90 mm, προεξοχή έως 3.000 mm, σπειρώματα από M2 έως M60. Χάλυβας, Hardox, ανοξείδωτος χάλυβας και λεπτόκοκκος δομικός χάλυβας. Κατασκευή κατ' ανάθεση στην εγκατάσταση στο Lorch, Baden-Württemberg.
Διάτρηση έως Ø 90 mm
Διάτρηση, βύθιση και γλυφάνιση σε χάλυβα, ανοξείδωτο χάλυβα, Hardox.
Σπειρώματα έως M60
Μηχανική κοπή σπειρωμάτων από M2 έως M60.
Προεξοχή έως 3.000 mm
Διατάξεις οπών ακόμη και βαθιά στο εσωτερικό μεγάλων εξαρτημάτων, χωρίς επανασυγκράτηση.
Ύψος κατασκευής έως 1.740 mm
Ψηλά, ογκώδη τεμάχια εργασίας χωρίς επανασυγκράτηση.
Άμεση περαιτέρω επεξεργασία
Συγκόλληση, κατεργασία, αμμοβολή, βαφή εντός της εταιρείας.
Κατά σχέδιο · ISO 9001
Τεκμηριωμένη ποιότητα, αδιάλειπτη ιχνηλασιμότητα υλικών.
Διάτρηση και κοπή σπειρωμάτων – χωρητικότητα μηχανών

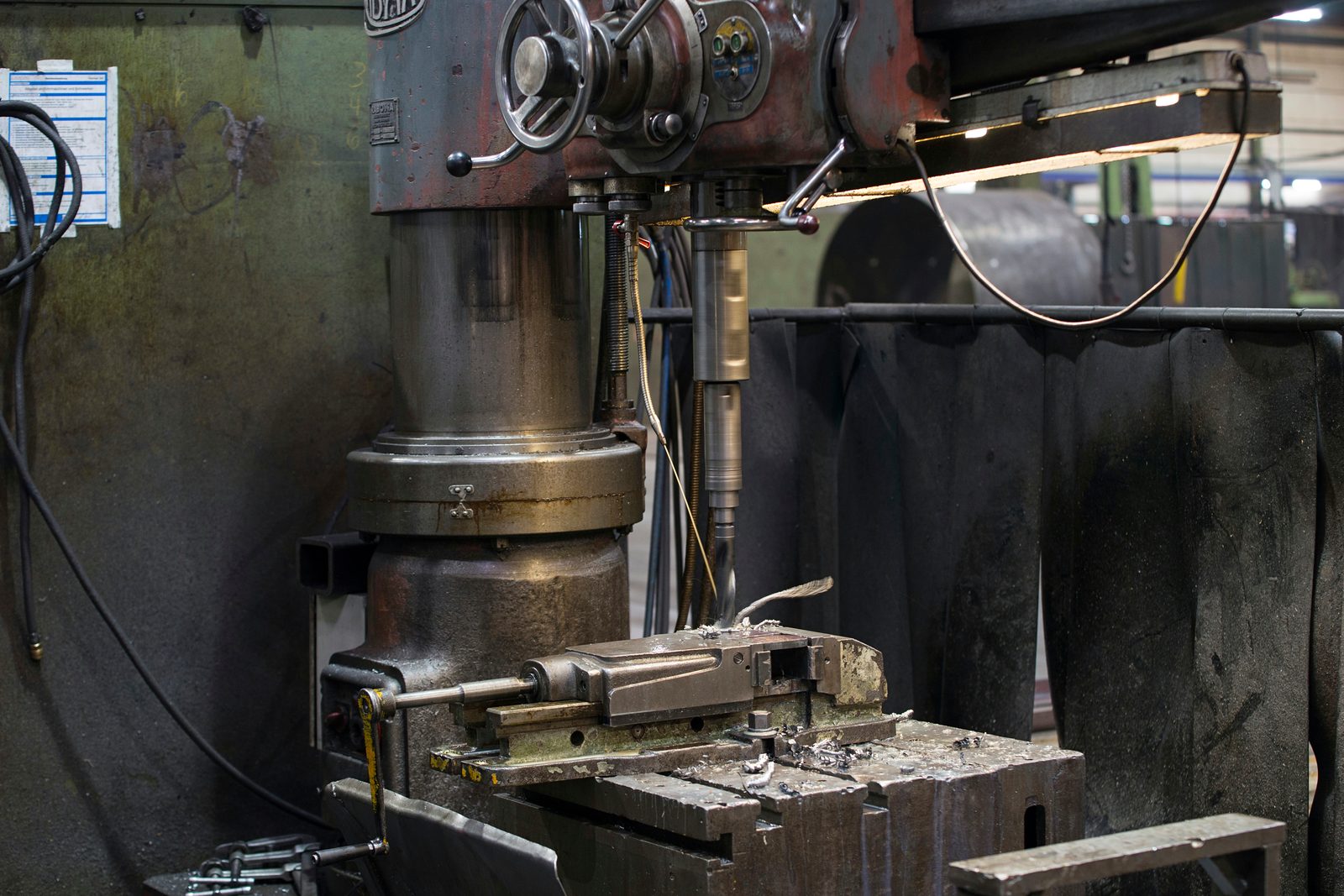

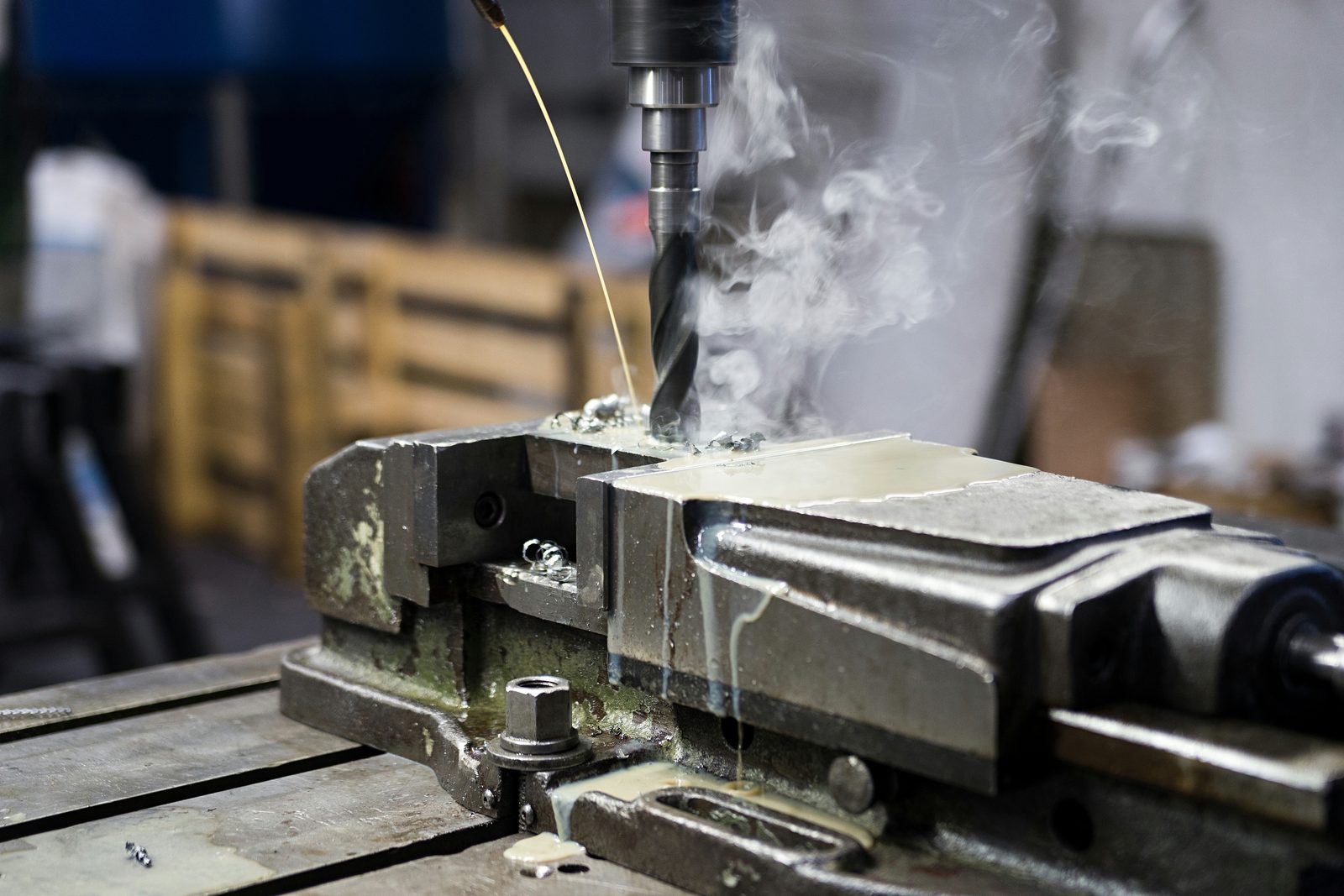

Στην Bock πραγματοποιείται διάτρηση έως Ø 90 mm – σε τρία βαρέα ακτινικά δράπανα με ελεύθερα περιστρεφόμενο βραχίονα διάτρησης. Η διάτρηση, η βύθιση και η γλυφάνιση γίνονται σε χάλυβα, Hardox, ανοξείδωτο χάλυβα και λεπτόκοκκο δομικό χάλυβα. Ο περιστρεφόμενος βραχίονας τοποθετεί ελεύθερα την άτρακτο πάνω από το τεμάχιο εργασίας – έτσι, οι διατάξεις οπών προκύπτουν ακόμη και βαθιά στο εσωτερικό εξαρτημάτων μεγάλης επιφάνειας, χωρίς επανασυγκράτηση.
Η Bock κόβει σπειρώματα μηχανικά έως M60: Το αυτόματο μηχάνημα κοπής σπειρωμάτων Gamor RHG-3BR καλύπτει από M2 έως M48 μέσω του αυτόματου περιστρεφόμενου βραχίονά του· τα μεγαλύτερα σπειρώματα έως M60 κατασκευάζονται στα ακτινικά δράπανα. Η προεξοχή φτάνει έως 3.000 mm (Raboma 12UH 3000, έως 1.605 mm μεταξύ ατράκτου και τραπεζιού)· για ψηλά τεμάχια εργασίας η Invema FR 65 προσφέρει έως 1.740 mm με προεξοχή 2.000 mm.
Τα ακτινικά δράπανα συμπληρώνουν το οριζόντιο δράπανο και την κατεργασία μεγάλων εξαρτημάτων. Ενώ οι φρέζες πύλης και το οριζόντιο δράπανο αναλαμβάνουν τις βαριές εργασίες αποβολής υλικού, τα ακτινικά δράπανα καλύπτουν τις ευέλικτες μεμονωμένες οπές, τις διατάξεις οπών και τα σπειρώματα σε συγκολλητά συγκροτήματα και μεγάλα εξαρτήματα. Η λειτουργία γερανού 2×25 t εξασφαλίζει τον χειρισμό βαριών ακατέργαστων τεμαχίων.
Τα διατρημένα εξαρτήματα με σπειρώματα υφίστανται περαιτέρω επεξεργασία απευθείας εντός της εταιρείας – συγκολλούνται, κατεργάζονται, υποβάλλονται σε αμμοβολή και βάφονται. Η κατασκευή κατ' ανάθεση πραγματοποιείται σύμφωνα με το DIN EN ISO 9001:2015 με αδιάλειπτη ιχνηλασιμότητα υλικών και τεκμηριωμένη διασφάλιση ποιότητας.
Μηχανές και διαστάσεις – με μια ματιά
Τρία ακτινικά δράπανα και ένα αυτόματο μηχάνημα κοπής σπειρωμάτων στην εγκατάσταση στο Lorch:
| Μηχανή | Προεξοχή | Άτρακτος–τραπέζι | Διάτρηση Ø | Σπείρωμα |
|---|---|---|---|---|
| Raboma 12UH 3000 · Ακτινικό δράπανο | 3.000 mm | έως 1.605 mm | έως Ø 90 mm | έως M60 |
| Invema FR 65 · Ακτινικό δράπανο | 2.000 mm | έως 1.740 mm | έως Ø 90 mm | έως M60 |
| Kolb HK 80 · Ακτινικό δράπανο | 1.600 mm | έως 1.205 mm | έως Ø 80 mm | έως M52 |
| Gamor RHG-3BR · Μηχανή σπειροτόμησης | — | — | — | M2–M48 |
Αυτόματο μηχάνημα κοπής σπειρωμάτων Gamor RHG-3BR με αυτόματο περιστρεφόμενο βραχίονα για M2–M48· σπειρώματα έως M60 στα ακτινικά δράπανα. Τη διάμετρο διάτρησης, το βάθος διάτρησης και το μέγεθος σπειρώματος τα ελέγχουμε ανά έργο βάσει του σχεδίου σας – σε Hardox, ανοξείδωτο χάλυβα και λεπτόκοκκο δομικό χάλυβα συμπεριλαμβανομένων προσαρμοσμένων τιμών κοπής.
Υλικά για διάτρηση και κοπή σπειρωμάτων
Τα ακόλουθα υλικά διατρυπώνται και εφοδιάζονται με σπειρώματα:
- Δομικός χάλυβας S235, S355 – διατάξεις οπών και σπειρώματα σε χαλύβδινα συγκροτήματα
- Λεπτόκοκκος δομικός χάλυβας S460–S1100 – υψηλής αντοχής στοιχεία σύνδεσης και σύζευξης
- Hardox 400 / 500 – οπές σε εξαρτήματα προστασίας από φθορά
- Ανοξείδωτος χάλυβας 1.4301, 1.4571 – διάτρηση και σπειρώματα στην κατασκευή δοχείων και συσκευών
- Ειδικοί χάλυβες κατά σχέδιο και προδιαγραφή πελάτη
Πιστοποιητικά υλικών παρέχονται κατόπιν αιτήματος ή σύμφωνα με τις απαιτήσεις του έργου.
Τυπικές εφαρμογές
Η διάτρηση και η κοπή σπειρωμάτων χρησιμοποιούνται για:
- Διατάξεις οπών και σπειρώματα στερέωσης σε συγκολλητά μεγάλα συγκροτήματα
- Οπές φλαντζών, σύνδεσης και σύζευξης στην κατασκευή εγκαταστάσεων και μεταλλικών κατασκευών
- Σπειρώματα από M2 έως M60 για κοχλιωτές συνδέσεις, από το λεπτομηχανικό έως το μεγάλο σπείρωμα
- Μεμονωμένες οπές και διατάξεις οπών σε βάσεις μηχανών και πλαίσια
- Επανακατεργασία και οπές σε αγορασμένα ή παρεχόμενα από τον πελάτη εξαρτήματα
Τα διατρημένα εξαρτήματα με σπειρώματα συγκολλούνται, κατεργάζονται και υφίστανται επιφανειακή επεξεργασία απευθείας εντός της μονάδας – χωρίς εξωτερική εφοδιαστική μεταξύ των βημάτων. Τα ακτινικά δράπανα με προεξοχή έως 3.000 mm φτάνουν σε διατάξεις οπών ακόμη και βαθιά στο εσωτερικό εξαρτημάτων μεγάλης επιφάνειας, ενώ τα σπειρώματα από M2 έως M60 κατασκευάζονται με ασφάλεια διεργασίας. Η διάτρηση, η βύθιση, η γλυφάνιση και η κοπή σπειρωμάτων γίνονται σε χάλυβα, Hardox, ανοξείδωτο χάλυβα και λεπτόκοκκο δομικό χάλυβα, ακόμη και σε υλικά υψηλής αντοχής με προσαρμοσμένες τιμές κοπής. Τεκμηρίωση ποιότητας και πιστοποιητικά υλικών σύμφωνα με το DIN EN ISO 9001:2015 είναι διαθέσιμα για όλους τους τύπους παραγγελιών. Κατασκευή κατ' ανάθεση χωρίς ελάχιστες ποσότητες για μεμονωμένα τεμάχια και μικρές σειρές. Τα παρεχόμενα από τον πελάτη εξαρτήματα διατρυπώνται και εφοδιάζονται με σπειρώματα κατόπιν αιτήματος. Σύντομη μετάβαση στη συγκόλληση, την κατεργασία και την επιφανειακή επεξεργασία στην ίδια μονάδα.
Επισκόπηση υπηρεσιών κατασκευής κατ' ανάθεση και μεταλλικών κατασκευών
Διάτρηση και κοπή σπειρωμάτων στην Bock – τα πλεονεκτήματά σας
Η Bock Maschinenbau προσφέρει διάτρηση και κοπή σπειρωμάτων ως αναπόσπαστο μέρος της κατασκευής κατ' ανάθεση:
- Διάτρηση έως Ø 90 mm
- Διάτρηση, βύθιση και γλυφάνιση – μέγιστη διάμετρος διάτρησης στα ακτινικά δράπανα.
- Σπειρώματα έως M60
- Μηχανική κοπή σπειρωμάτων από τη λεπτομηχανική έως το μεγάλο σπείρωμα.
- Προεξοχή έως 3.000 mm
- Διατάξεις οπών ακόμη και βαθιά στο εσωτερικό εξαρτημάτων μεγάλης επιφάνειας – χωρίς επανασυγκράτηση.
- Hardox και ειδικοί χάλυβες
- Οι ανθεκτικοί στη φθορά και υψηλής αντοχής χάλυβες κατεργάζονται με προσαρμοσμένες τιμές κοπής.
- Χωρίς ελάχιστες ποσότητες
- Μεμονωμένα τεμάχια, πρωτότυπα και τεμάχια σειράς κατασκευάζονται εξίσου.
- DIN EN ISO 9001:2015
- Σύστημα διαχείρισης ποιότητας με τεκμηριωμένη ιχνηλασιμότητα υλικών.
Κατασκευαστές μηχανημάτων και χαλυβδοκατασκευών από την περιφέρεια Ostalbkreis, την περιοχή της Στουτγάρδης και την περιοχή DACH αναθέτουν σε εμάς εργασίες διάτρησης, βύθισης και σπειροτόμησης σε μεγάλα εξαρτήματα — ακτινική διάτρηση με προβολή έως 3.000 mm στο Lorch.
Συχνές ερωτήσεις για τη διάτρηση και την κατασκευή σπειρωμάτων
Μέχρι ποια διάμετρο γίνεται διάτρηση και μέχρι ποιο μέγεθος κόβονται σπειρώματα;
Η διάτρηση γίνεται έως Ø 90 mm, συμπεριλαμβανομένων της βύθισης και της γλυφάνισης· τα σπειρώματα κόβονται μηχανικά από M2 έως M60. Η αυτόματη μηχανή σπειροτόμησης Gamor RHG-3BR καλύπτει M2 έως M48, ενώ μεγαλύτερα σπειρώματα έως M60 κατασκευάζουν τα ακτινικά δράπανα Raboma 12UH 3000 και Invema FR 65.
Ποια εμβέλεια και ποιο ύψος κατασκευής επιτυγχάνουν τα ακτινικά δράπανα;
Το Raboma 12UH 3000 επιτυγχάνει εμβέλεια 3.000 mm με απόσταση ατράκτου–τραπεζιού έως 1.605 mm, το Invema FR 65 απόσταση ατράκτου–τραπεζιού έως 1.740 mm με εμβέλεια 2.000 mm. Ο ελεύθερα περιστρεφόμενος βραχίονας διάτρησης τοποθετεί την άτρακτο πάνω από το τεμάχιο εργασίας, ώστε οι διατάξεις οπών να κατασκευάζονται ακόμη και βαθιά μέσα σε εξαρτήματα μεγάλης επιφάνειας χωρίς επαναπρόσδεση.
Με ποιο κριτήριο αποφασίζεται αν η διάτρηση γίνεται στο ακτινικό δράπανο ή στο οριζόντιο δράπανο;
Οι φρέζες πύλης και το οριζόντιο δράπανο αναλαμβάνουν τις βαριές εργασίες κοπτικής κατεργασίας· τα ακτινικά δράπανα καλύπτουν ευέλικτες μεμονωμένες οπές, διατάξεις οπών και σπειρώματα σε συγκολλητά συγκροτήματα και μεγάλα εξαρτήματα. Η διάμετρος διάτρησης, το βάθος διάτρησης και το μέγεθος σπειρώματος ελέγχονται ανά έργο με βάση το σχέδιο.
Μπορούν Hardox, ανοξείδωτος χάλυβας και λεπτόκοκκος δομικός χάλυβας να διατρηθούν και να αποκτήσουν σπείρωμα;
Ναι. Η διάτρηση, η βύθιση, η γλυφάνιση και η σπειροτόμηση γίνονται σε χάλυβα, Hardox, ανοξείδωτο χάλυβα και λεπτόκοκκο δομικό χάλυβα· οι χάλυβες αντοχής σε φθορά και υψηλής αντοχής κατεργάζονται με προσαρμοσμένες παραμέτρους κοπής.
Διατρούνται και αποκτούν σπείρωμα εξαρτήματα που παρέχει ο πελάτης;
Ναι. Τα εξαρτήματα που παρέχει ο πελάτης διατρούνται και αποκτούν σπείρωμα κατόπιν αιτήματος, όπως επίσης εκτελούνται επανεργασίες και διατρήσεις σε αγοραζόμενα εξαρτήματα, από το μεμονωμένο τεμάχιο έως τη σειρά.
Επικοινωνία
Ζητήστε προσφορά για διάτρηση και κοπή σπειρωμάτων
Στείλτε μας το σχέδιό σας με τη διάταξη οπών, τις διαμέτρους, τα μεγέθη σπειρωμάτων και το υλικό. Θα ελέγξουμε την εφικτότητα και θα καταρτίσουμε προσφορά.
