Κοπή λαμαρίνας με ψαλίδι & κοπή σε μήκος – χωρίς θερμική επίδραση στο ψαλίδι γκιλοτίνας
Κοπή λαμαρίνας με ακρίβεια και χωρίς θερμική επίδραση κατά μέτρο: το ψαλίδι γκιλοτίνας διαχωρίζει τη λαμαρίνα καθαρά μηχανικά – καθαρή ακμή κοπής χωρίς θερμικά επηρεαζόμενη ζώνη, χωρίς παραμόρφωση, άμεσα κατεργάσιμη στη συνέχεια. Μεγάλο μέγεθος με μήκος κοπής έως 6.100 mm στο Lorch — Ostalbkreis, περιοχή Στουτγάρδης, Νότια Γερμανία.
Ακμή με ελάχιστα γρέζια, ευθεία – έτοιμη απευθείας για συγκόλληση και κάμψη, χωρίς μετεπεξεργασία.
Μεγάλο μέγεθος έως 6.100 mm
Μήκος κοπής έως 6.100 mm – μεγάλες λαμαρίνες σε μία κοπή, κατάλληλο για την παραγωγή μεγάλων εξαρτημάτων.
Λαμαρίνες έως 15 mm
Πάχη λαμαρίνας έως 15 mm διαχωρίζονται καθαρά μηχανικά.
Οικονομική
Γρήγορη, οικονομική κοπή σε λεπτές έως μεσαίου πάχους λαμαρίνες.
Ενσωματωμένη διαδικασία
Κοπή απευθείας ως στάδιο προκατασκευής για κάμψη με στράντζα και συγκολλητά συγκροτήματα – όλα από μία πηγή.

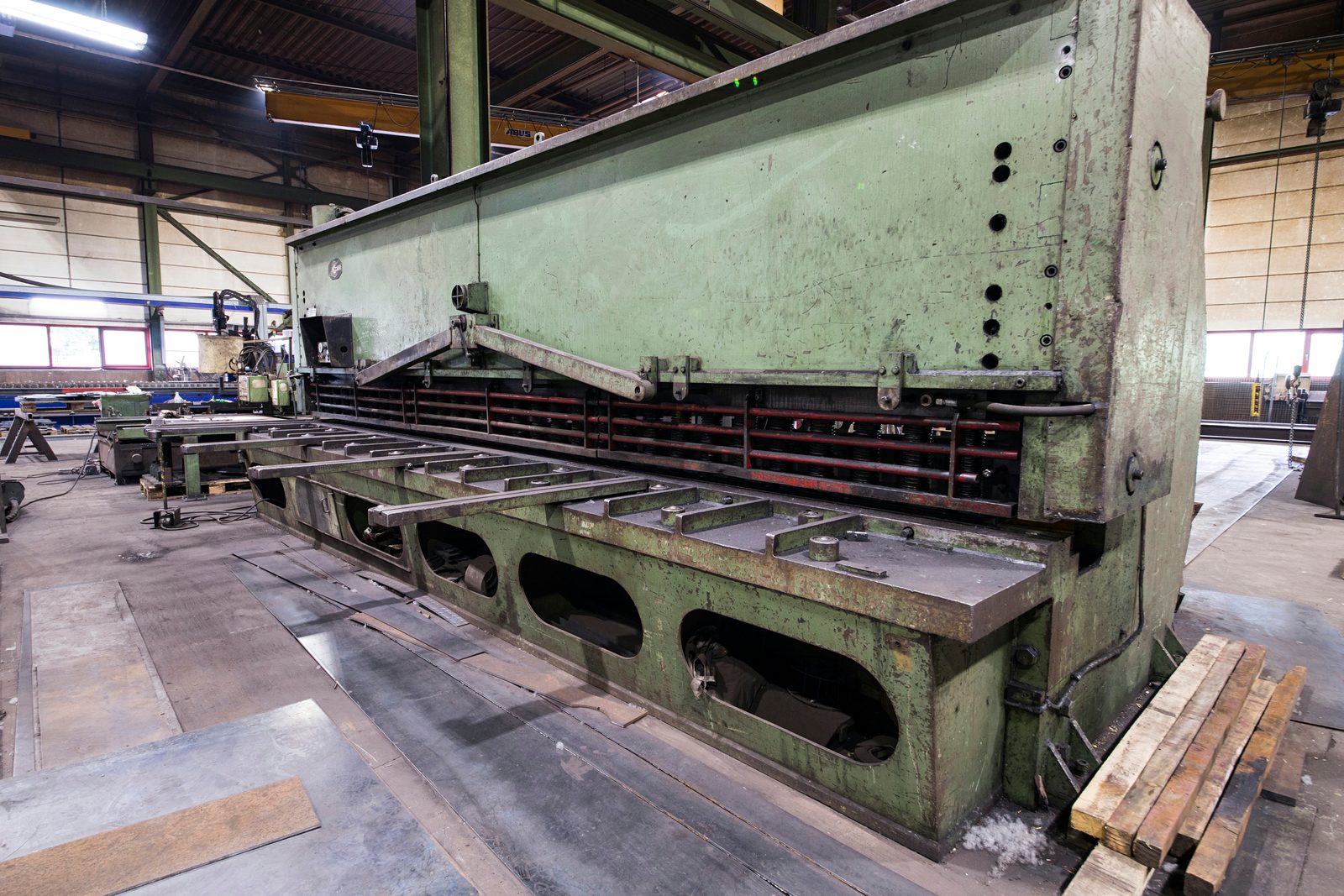

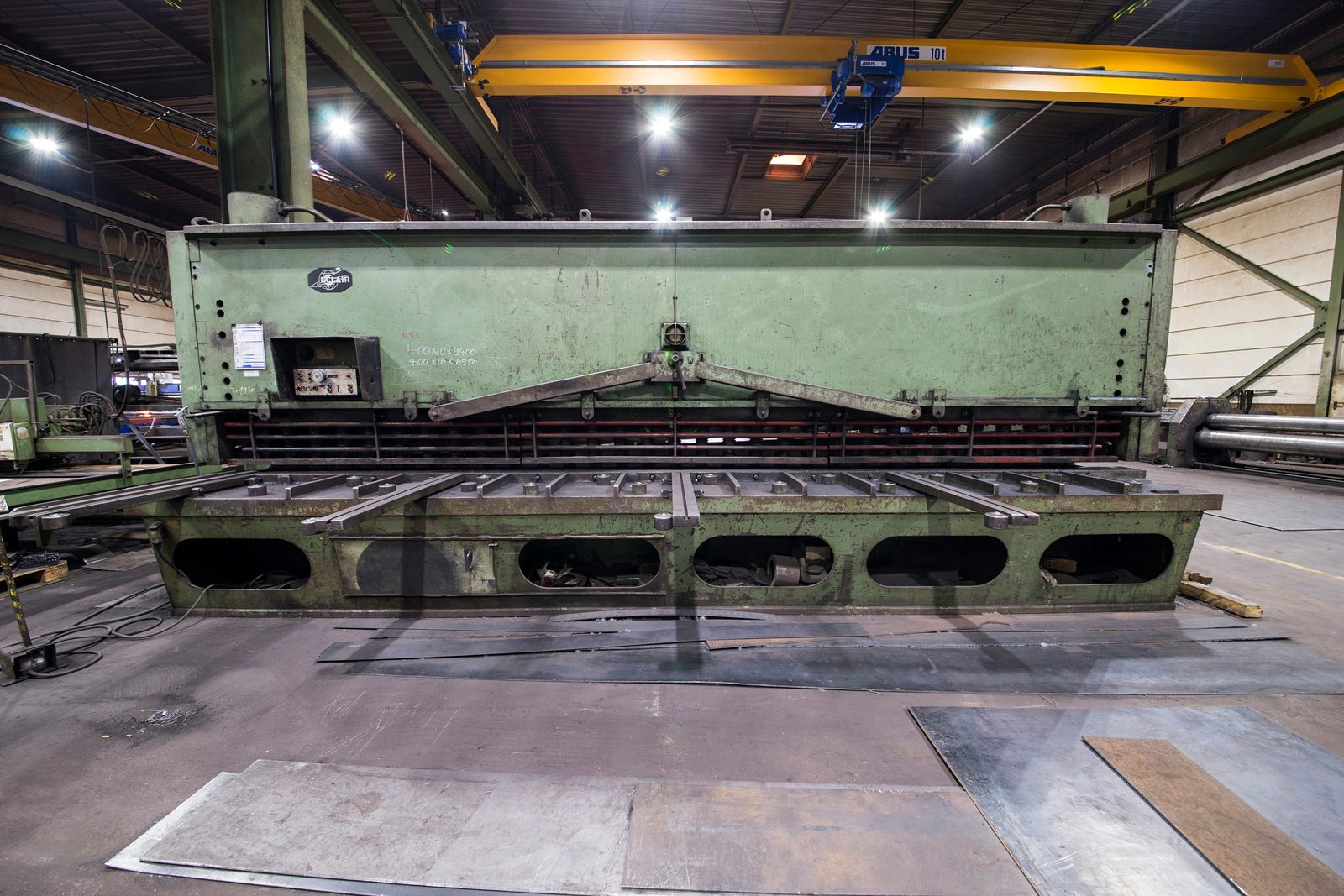

Κοπή λαμαρίνας στο ψαλίδι γκιλοτίνας – μέθοδος και δυναμικότητα
Ο ψαλιδισμός λαμαρίνας είναι τεχνικά μια διατμητική κοπή κατά DIN 8588: η λαμαρίνα διαχωρίζεται καθαρά μηχανικά ανάμεσα σε δύο κόψεις – ένα άνω μαχαίρι διατέμνει το υλικό έναντι ενός σταθερού κάτω μαχαιριού, εντελώς χωρίς θερμότητα. Το υλικό παραμορφώνεται αρχικά ελαστικά, στη συνέχεια πλαστικά, ρηγματώνεται στις ακμές κοπής και διαχωρίζεται καθαρά. Σε αντίθεση με την οξυγονοκοπή, την κοπή με πλάσμα ή τη λέιζερ, δεν δημιουργείται θερμικά επηρεαζόμενη ζώνη – η δομή παραμένει αμετάβλητη, η λαμαρίνα δεν παραμορφώνεται και δεν παρουσιάζει χρώματα επαναφοράς.
Το άνω μαχαίρι βρίσκεται σε μια ελαφριά γωνία κοπής περίπου 2–3° λοξά προς τη λαμαρίνα. Έτσι δεν διαχωρίζεται ολόκληρο το μήκος με ένα χτύπημα, αλλά σταδιακά – αυτό μειώνει σημαντικά την απαιτούμενη δύναμη κοπής και καθιστά καταρχάς δυνατές τις πολύ μεγάλες κοπές. Ένας πιεστήρας συγκράτησης συσφίγγει τη λαμαρίνα πριν από την κοπή και τη διατηρεί επίπεδη. Ακριβώς αυτή η αρχή επιτρέπει το μήκος κοπής έως και 6.100 mm.
Το ψαλίδι γκιλοτίνας της Bock Maschinenbau κόβει λαμαρίνα πάχους έως 15 mm σε αυτό το μήκος κοπής έως και 6.100 mm. Έτσι μπορούν να κοπούν σε μήκος ακόμη και μεγάλες λαμαρίνες σε μία μόνο κοπή – ένα μέγεθος που ξεπερνά τα συνήθη για τα ψαλίδια γκιλοτίνας 3.000–4.000 mm και ταιριάζει ακριβώς στην παραγωγή μεγάλων εξαρτημάτων, για την οποία φημίζεται η Bock.
Η ψαλιδισμένη ακμή έχει ελάχιστα γρέζια, είναι ευθεία και μπορεί να κατεργαστεί περαιτέρω απευθείας χωρίς μετεπεξεργασία – για παράδειγμα ως πλάκα βάσης, σύνδεσης ή κόμβου για συγκολλητά συγκροτήματα ή ως κομμάτι κοπής πριν από την κάμψη με στράντζα.
Οι κοπές λαμαρίνας κατασκευάζονται βάσει σχεδίων ή καταλόγων διαστάσεων – από μεμονωμένο τεμάχιο έως σειρά, χωρίς ελάχιστη ποσότητα. Για λεπτές έως μεσαίου πάχους λαμαρίνες, ο μηχανικός ψαλιδισμός είναι ταχύτερος και πιο οικονομικός από τις θερμικές μεθόδους και δεν απαιτεί αέριο κοπής ούτε φθορά λόγω θερμότητας.
Η κοπή πραγματοποιείται σύμφωνα με τεκμηριωμένες διαδικασίες ποιότητας κατά DIN EN ISO 9001:2015 με πλήρη ιχνηλασιμότητα υλικού – ως ενσωματωμένο πρώτο βήμα της φασόν παραγωγής στο Lorch.
Η ακμή κοπής στον ψαλιδισμό λαμαρίνας – ορθογώνια και χωρίς θερμική επίδραση
Μια ψαλιδισμένη ακμή λαμαρίνας έχει μια χαρακτηριστική, καθαρή δομή. Επειδή ο διαχωρισμός γίνεται καθαρά μηχανικά και εν ψυχρώ, παραμένει ορθογώνια προς την επιφάνεια της λαμαρίνας και απαλλαγμένη από σκωρία, οξειδωμένη ακμή και χρώματα επαναφοράς. Οι τυπικές ζώνες της επιφάνειας κοπής στη διατμητική κοπή:
Εισολκή ακμής – η ελαφριά καμπύλωση στην άνω ακμή, εκεί όπου εισχωρεί το μαχαίρι.
Ζώνη λείανσης – το γυμνό, λείο κύριο τμήμα της επιφάνειας κοπής (στη διατμητική κοπή τυπικά περίπου 20–60 % του πάχους της λαμαρίνας).
Επιφάνεια θραύσης – η ελαφρώς κεκλιμένη περιοχή, όπου το υλικό διαχωρίζεται οριστικά.
Γρέζι κοπής – ελάχιστος σχηματισμός γρεζιού στην κάτω ακμή, ελεγχόμενος μέσω του διάκενου κοπής (σε ανοιχτή κοπή περίπου 3–5 % του πάχους της λαμαρίνας).
Το αποτέλεσμα είναι μια ακμή με ελάχιστα γρέζια, ευθεία και ορθογώνια, που μπορεί να συγκολληθεί, να καμφθεί με στράντζα ή να κατεργαστεί περαιτέρω απευθείας χωρίς αφαίρεση γρεζιών – με υψηλή επαναληψιμότητα σε όλο το μήκος κοπής.
Ο μηχανικός ψαλιδισμός και η θερμική κοπή αλληλοσυμπληρώνονται – η σωστή επιλογή εξαρτάται από το πάχος της λαμαρίνας, την ποιότητα της ακμής και τη μορφή της κοπής:
Πότε ψαλιδισμός;
Ευθείες κοπές από λεπτή έως μεσαίου πάχους λαμαρίνα, όταν απαιτείται μια καθαρή ακμή χωρίς θερμική επίδραση και χωρίς παραμόρφωση.
Πότε θερμική κοπή;
Χονδρές λαμαρίνες, εσωτερικά ανοίγματα ή οποιαδήποτε περιγράμματα – τότε η οξυγονοκοπή ή η κοπή με πλάσμα είναι η σωστή επιλογή.
Οι ψαλιδισμένες κοπές λαμαρίνας χρησιμοποιούνται για:
Πλάκες βάσης, σύνδεσης και κόμβων για συγκολλητά συγκροτήματα
Κοπές ως στάδιο προκατασκευής για κομμάτια κάμψης με στράντζα
Λαμαρίνες για κατασκευή δοχείων, πλαισίων και μεταλλικές κατασκευές
Ενισχυτικές πλάκες και πλάκες επένδυσης στην παραγωγή μεγάλων εξαρτημάτων
Μεμονωμένες κοπές και κοπές σειράς βάσει σχεδίου
Οι κοπές λαμαρίνας παραδίδονται απευθείας στην κάμψη με στράντζα, στα συγκολλητά συγκροτήματα και στην κατεργασία CNC – όλα τα βήματα στο Lorch από μία πηγή, χωρίς εξωτερική εφοδιαστική.
Ακμή με ελάχιστα γρέζια, ευθεία – έτοιμη απευθείας για συγκόλληση και κάμψη, χωρίς μετεπεξεργασία.
Μεγάλο μέγεθος έως 6.100 mm
Μήκος κοπής έως 6.100 mm – μεγάλες λαμαρίνες σε μία κοπή, κατάλληλο για την παραγωγή μεγάλων εξαρτημάτων.
Οικονομική
Γρήγορη, οικονομική κοπή σε λεπτές έως μεσαίου πάχους λαμαρίνες.
Ενσωματωμένη διαδικασία
Κοπή απευθείας ως στάδιο προκατασκευής για κάμψη με στράντζα και συγκολλητά συγκροτήματα – όλα από μία πηγή στο Lorch.
Κοπή από την περιοχή
Χαλυβοκατασκευαστές, κλειδαράδικα και έμποροι μετάλλων από την περιφέρεια Ostalbkreis, την περιοχή της Στουτγάρδης και την περιοχή DACH αναθέτουν σε εμάς την κοπή λαμαρινών κατά μέτρο – από απόθεμα, χωρίς ελάχιστη ποσότητα.
Ποιο είναι το πλεονέκτημα έναντι της κοπής με λέιζερ, πλάσμα ή οξυγόνο;
Ο ψαλιδισμός διαχωρίζει τη λαμαρίνα καθαρά μηχανικά, χωρίς θερμότητα. Δεν δημιουργείται θερμικά επηρεαζόμενη ζώνη, ούτε θερμική παραμόρφωση ούτε οξειδωμένη ακμή – η ακμή είναι άμεσα κατεργάσιμη. Για λεπτές έως μεσαίου πάχους λαμαρίνες, ο ψαλιδισμός είναι ταχύτερος και πιο οικονομικός· για χονδρές λαμαρίνες ή οποιαδήποτε περιγράμματα, οι θερμικές μέθοδοι είναι η σωστή επιλογή.
Η διατμητική κοπή (DIN 8588) είναι ο μηχανικός διαχωρισμός λαμαρίνας ανάμεσα σε δύο κόψεις – ένα άνω μαχαίρι και ένα σταθερό κάτω μαχαίρι. Η λαμαρίνα παραμορφώνεται ελαστικά, στη συνέχεια πλαστικά, ρηγματώνεται στις ακμές κοπής και διαχωρίζεται χωρίς απόβλιττα και χωρίς θερμότητα. Το ψαλίδι γκιλοτίνας είναι η κλασική μηχανή για ευθείες διατμητικές κοπές σε φύλλα λαμαρίνας.
Πώς φαίνεται η ακμή κοπής μετά τον ψαλιδισμό;
Η ακμή παρουσιάζει την τυπική δομή της διατμητικής κοπής – μια ελαφριά εισολκή ακμής, μια γυμνή ζώνη λείανσης, μια μικρή επιφάνεια θραύσης και ελάχιστο μόνο γρέζι. Είναι ορθογώνια προς την επιφάνεια και, επειδή ο διαχωρισμός γίνεται εν ψυχρώ, απαλλαγμένη από χρώματα επαναφοράς και παραμόρφωση – επομένως άμεσα κατεργάσιμη.
Παραμορφώνεται η λαμαρίνα κατά τον ψαλιδισμό;
Όχι. Η κοπή είναι ψυχρή, δεν υπάρχει θερμική παραμόρφωση. Ένας πιεστήρας συγκράτησης συσφίγγει τη λαμαρίνα πριν από την κοπή και τη διατηρεί επίπεδη, ενώ η ελαφριά γωνία κοπής του άνω μαχαιριού διατηρεί χαμηλές τις δυνάμεις κοπής – έτσι οι κοπές παραμένουν διαστασιακά ακριβείς και επίπεδες.
Μέχρι ποιο πάχος λαμαρίνας μπορείτε να ψαλιδίσετε;
Στο ψαλίδι γκιλοτίνας διαχωρίζονται λαμαρίνες δομικού χάλυβα έως 15 mm. Το μέγιστο πάχος εξαρτάται από το υλικό – οι υψηλότερης αντοχής και ανοξείδωτοι χάλυβες (ανοξείδωτος χάλυβας) μειώνουν σημαντικά το εφικτό πάχος κοπής.
Πόσο μεγάλες λαμαρίνες μπορούν να ψαλιδιστούν σε μία κοπή;
Το μήκος κοπής φτάνει έως τα 6.100 mm – έτσι μπορούν να κοπούν σε μήκος μεγάλες λαμαρίνες σε μία κοπή, κατάλληλο για την παραγωγή μεγάλων εξαρτημάτων στην Bock.
Κατασκευάζετε επίσης μεμονωμένα τεμάχια και μικρές σειρές;
Ναι. Οι κοπές λαμαρίνας κατασκευάζονται χωρίς ελάχιστη ποσότητα – από μεμονωμένο τεμάχιο έως τρέχουσα σειρά, βάσει σχεδίου ή καταλόγου διαστάσεων.
