Parku i makinerive – përpunim CNC i pjesëve të mëdha deri në 50 t

Tri qendra CNC për përpunim pjesësh të mëdha deri në 26 m, tornim karuseli deri në Ø 4.800 mm, presë palosëse 1.000 t — makineritë te të cilat lindin pjesët e rënda. Gjithçka nën një çati në Lorch në Remstal (Ostalbkreis) — në rajonin e Stuttgartit, lehtësisht i arritshëm nga Schwäbisch Gmünd, Aalen dhe Göppingen.

Kërkoni një projekt

Të dhënat kyçe · prodhim me kontratë Lorch

A përshtatet komponenti juaj me ne?

Këto gjashtë vlera kufi i përgjigjen së pari pyetjes më të rëndësishme. Nëse komponenti juaj qëndron brenda tyre, e prodhojmë plotësisht te ne — nga prerja me flakë deri te nënmontimi i lyer dhe gati për montim.

50 t Peshë maks. për copë Vinç 2 × 25 t

Ø 4.800 mm Diametri i tornimit Karuseli Feichter

26 m Rrugë lëvizjeje e frezimit portal Zayer Thera W

200 mm Trashësi e prerjes me flakë Autogjene · format 20 m

1.000 t Forcë shtypjeje e palosjes Weinbrenner

14.000 m² Sipërfaqe prodhimi Uzina Lorch

Një park makinerish · pjesë të rënda deri në 50 t · gjithçka brenda shtëpisë

Impiant autogjen prerjeje me flakë me disk çeliku në tavolinën e prerjes – prerje me flakë për konstruksione çeliku, Bock Maschinenbau Lorch — Impiant autogjen prerjeje me flakë për pjesë të mëdha

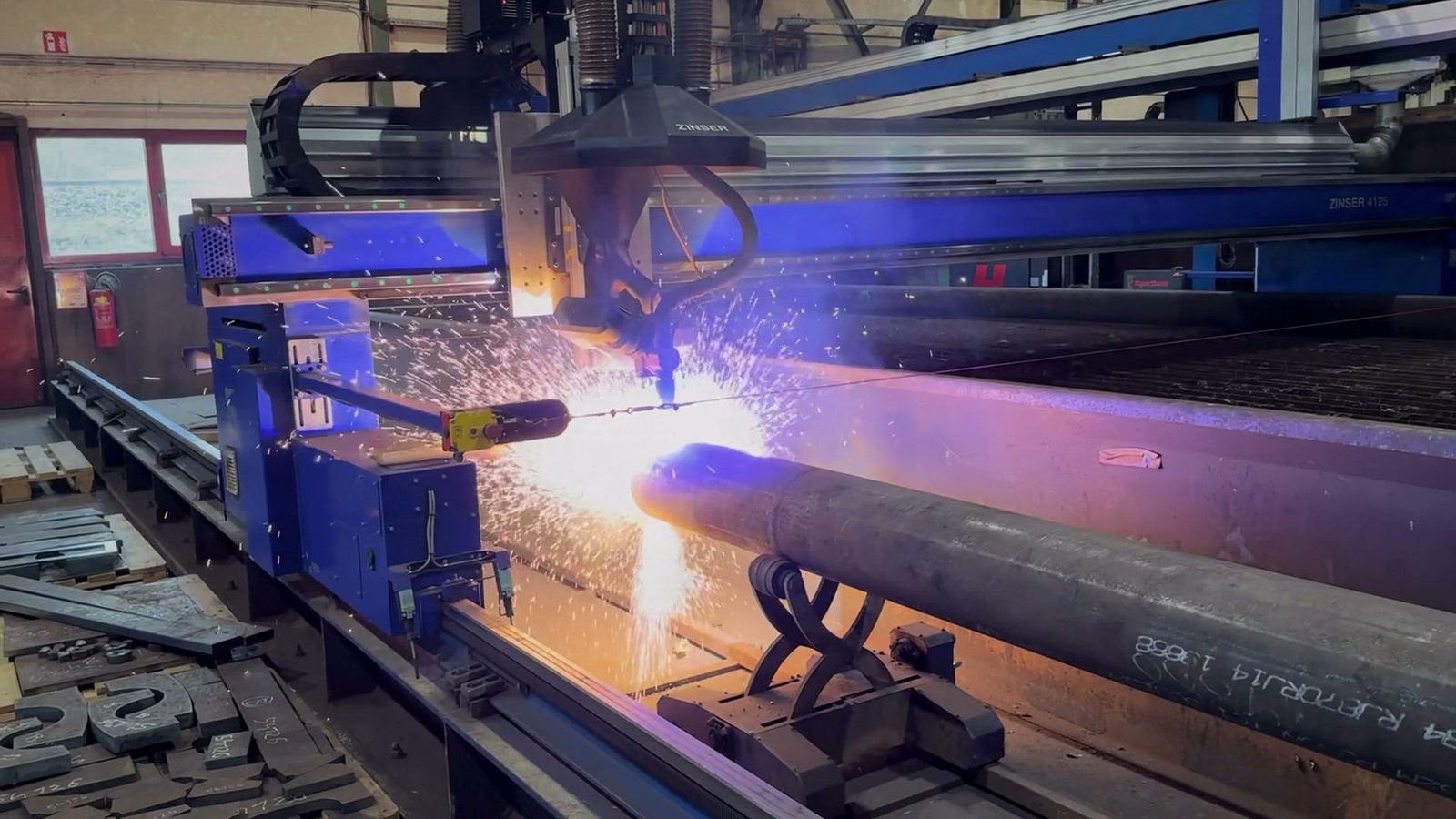

Prerje CNC 3D me plazëm e tubave në veprim – Bock Maschinenbau Lorch — Prerje CNC 3D me plazëm e tubave në veprim

Makinë rrumbullakimi Sertom me 3 rula – rrumbullakim dhe mbështjellje e fletëve deri në Ø 8.000 mm dhe 120 mm trashësi – formim i ftohtë në konstruksionet e çelikut — Makinë rrumbullakimi Sertom · Ø deri 8.000 mm · deri 120 mm

Presë palosëse Weinbrenner – 1.000 t forcë shtypjeje, 6.100 mm gjatësi përkuljeje – formim i ftohtë i fletëmetalit në punime metali dhe konstruksione çeliku — Presë palosëse Weinbrenner · 1.000 t · 6.100 mm

Përpunim pjesësh të mëdha me karusel, prodhim mekanik, prodhim i plotë me lyerje dhe montim – pjesë të rënda, prodhim me kontratë Bock Maschinenbau Lorch — Nga përpunimi me tornim deri te lyerja – prodhim i plotë

Torno karuseli portale CNC dhe torno XXL me makinë shpimi, 4.800 mm diametër – park makinerish CNC për përpunim pjesësh të mëdha Bock Lorch — Makina portale dhe karuseli në parkun e makinerive

Qendër frezimi me shtyllë lëvizëse Soraluce, prodhim me kontratë – Soraluce – freza, magazinë veglash – me 20.000 mm, 4.000 mm, 1.600 mm – për pjesë të tornuara & të frezuara — Soraluce – qendër frezimi me shtyllë lëvizëse, prodhim me kontratë

Saldim manual me gaz aktiv MAG në korniza makinerish në konstruksionet e çelikut – nënmontime të salduara DIN EN 1090, prodhim me kontratë Bock Maschinenbau Lorch — Saldim manual MAG në korniza makinerish në konstruksionet e çelikut

Vinçi i tavanit ngre një tra vinçi gjatë montimit në hallën e prodhimit – manipulim ngarkesash të rënda te Bock Maschinenbau GmbH Lorch — Montim me vinç tavani – tra vinçi në manipulim ngarkesash të rënda në Lorch

Cilindër i madh metalik në tornon karusel gjatë tornimit me kontratë – qendër përpunimi CNC Ø 4,8 m diametër, Bock Maschinenbau GmbH Lorch — Cilindër metalik në tornim karuseli – Ø deri 4,8 metra

Kabinë industriale lyerjeje XXL – skelet makinerie në lyerje të lagësht, teknikë sipërfaqeje dhe mbrojtje nga korrozioni te Bock Maschinenbau Lorch — Kabinë lyerjeje XXL, skelet makinerie

Mbrojtje nga korrozioni C5-M High – lyerje e lagësht dhe lyerje industriale për pjesë të mëdha në konstruksionet e rënda të çelikut te Bock Maschinenbau Lorch — C5-M High, lyerje e lagësht, konstruksione çeliku

Përpunim me tornim i pjesëve të mëdha si pjesë e shërbimit të plotë të prodhimit me prerje fletëmetali dhe lyerje – Bock Maschinenbau GmbH Lorch — Shërbim i plotë prodhimi nga prerja deri te lyerja

Grup impiantesh · prerje

Prerje & përgatitje e prerjeve

Nga çeliku i papërpunuar te kontura e saktë: plazëm nënujor për buzë të pastra, prerje autogjene me flakë në format të madh deri në 200 mm dhe prerje plotësisht automatike me sharrë nga magazina e vetë e materialeve.

20.000 × 3.500 mm · deri në 200 mm · fasè ±45°

Makinë prerëse me plazëm CNC Messer Omnimat HT L 5.000 me plazëm HPR 400 – prerje CNC me plazëm Hardox, prodhim me kontratë Bock Maschinenbau Lorch

Messer · Omnimat HT-L 5000

Impiant prerjeje me plazëm CNC

Prerje nënujore me plazëm për kontura të pastra me deformim minimal — përfshirë prerjen e fasesë ±45° për buzë gati për saldim.

ÇelikÇelik inoksHardox

Tavolinë 8.000 × 2.500 mm · deri në 60 mm · burim plazme HPR 400

Impiant autogjen prerjeje me flakë me disk çeliku në tavolinën e prerjes – prerje me flakë për konstruksione çeliku, Bock Maschinenbau Lorch

Impiant prerjeje me flakë CNC

Prerje autogjene me flakë në format të madh

Prerje me flakë në format 20 metra — atje ku lazeri dhe plazma prej kohësh dorëzohen. Çeliku më i trashë, konturë e saktë, prerje automatike faseje.

ÇelikHardoxS1100

20.000 × 3.500 mm · deri në 200 mm · fasè ±45°

Meba · CNC

Qendër sharrimi

Prerje plotësisht automatike me sharrë e tubave, profileve dhe trarëve drejtpërdrejt nga magazina e vetë e materialeve — e shpejtë, me përmasa të sakta, ekonomike.

TubaProfileTrarë

Sharrim · shpim · frezim · shpim me stampë

Prerje me flakë autogjene në tub çeliku me mure të trasha – prerje konture tubi me CNC për konstruksione çeliku dhe ndërtim aparatesh te Bock Maschinenbau

Zinser · prerje kopjuese me flakë

Prerje autogjene e tubave

Tuba me mure të trasha dhe trarë të zbrazët nga çeliku masiv — dy flakëprerëse njëkohësisht për prerje këndore dhe shalore, atje ku nuk arrin më asnjë lazer tubash.

Çelik masivHardoxS1100

deri në 50 mm trashësi muri · 2 flakëprerëse njëkohësisht

Prerje CNC me plazëm dhe prerje 3D tubash me prerje faseje – furnitor për konstruksione çeliku Bock Maschinenbau, impiant plazme Zinser Lorch

Zinser · plazëm 3D

Prerje 3D tubash me plazëm

Sistem plazme CNC me 3 boshte për tuba dhe profile të zbrazëta — prerje 3D, ndërprerje dhe prerje këndore në një hap të vetëm pune, pa hapa të ndërmjetëm. Atje ku lazerët e tubave arrijnë kufijtë e tyre.

ÇelikÇelik inoksHardox

deri në 30 mm trashësi muri · CNC me 3 boshte

Grup impiantesh · formim

Formësim

Nga fleta e sheshtë lind forma: përkulje me matricë në presën palosëse 1.000 t dhe rrumbullakim i rëndë për cilindra, konusë dhe forma speciale.

1.000 t forcë shtypjeje · Ø deri në 8.000 mm · deri në 120 mm trashësi flete

Presë palosëse për formim masiv të fletëve të çelikut me matricë – palosje fletësh të mëdha, prodhim me kontratë Bock Maschinenbau Lorch

Weinbrenner

Presë palosëse hidraulike

Përkulje me matricë e fletëve të mëdha me përsëritshmëri të lartë — për copën e vetme dhe për serinë njësoj me përmasa të sakta dhe e riprodhueshme.

ÇelikÇelik inoksHardox

1.000 t forcë shtypjeje · 6.100 mm gjatësi

Makinë rrumbullakimi Sertom me 3 rula – rrumbullakim dhe mbështjellje e fletëve deri në Ø 8.000 mm dhe 120 mm trashësi – formim i ftohtë në konstruksionet e çelikut

Davi · 3 rula

Mbështjellje fletësh & rrumbullakim

Rrumbullakim i rëndë për cilindra, konusë dhe forma speciale — deri te tubat me mure të trasha me diametër të vogël me metodën e përkuljes trepikëshe.

ÇelikÇelik inoksHardox

Ø deri në 8.000 mm · deri në 120 mm · përkulje trepikëshe

Grup impiantesh · teknikë saldimi

Teknikë saldimi sipas EXC3

E bashkuar sipas DIN EN 1090-2 EXC3: MAG, TIG dhe saldim i automatizuar nën fluks — e mbështetur nga një sistem vinçash 2 × 25 t për komponentë deri në 50 t.

EXC3 · EN ISO 3834-2 · deri në 50 t

Pamje nga parku i makinerive dhe prodhimi: saldim MAG, TIG dhe nën fluks sipas EN 1090-2 EXC3 – nënmontime të salduara të certifikuara Bock Lorch

Oerlikon · ESAB · Lorch · Böhler

Teknikë saldimi & nënmontime

Saldim i certifikuar në të gjitha procedurat e zakonshme — nga nënmontimi deri te konstruksioni i plotë për ngarkesa të rënda deri në 50 t.

135 MAG141 TIG121 nën fluks

DIN EN 1090-2 EXC3 · EN ISO 3834-2

Impiant makinerie për saldim nën fluks me pajisje saldimi – saldim UP nën fluks, prodhim me kontratë Bock Maschinenbau Lorch

ESAB · shtyllë nën fluks

Shtyllë saldimi nën fluks

Saldim i automatizuar nën fluks për qepje të thella e me qëndrueshmëri të lartë në pjesë të rënda — gjatësi të mëdha qepjeje në një kalim, të riprodhueshme.

ÇelikKokërr e imëtS1100

7 m krah · 1.250 A · deri në 50 t

Vinçi i tavanit ngre një tra vinçi gjatë montimit në hallën e prodhimit – manipulim ngarkesash të rënda te Bock Maschinenbau GmbH Lorch

Trajtim ngarkesash të rënda

Vinç halle 2 × 25 t

Dy vinça 25 tonësh të bashkuar ngrenë, kthejnë dhe pozicionojnë komponentë te të cilët të tjerët duhet të kalojnë pas — me siguri nëpër gjithë prodhimin.

Komponentë XXLNgarkim

2 × 25 t · deri në 50 t peshë për copë

Grup impiantesh · përpunim me heqje ashkle

Përpunimi i pjesëve të mëdha — klasa XXL

Këtu qëndron zemra e parkut të makinerive: dy qendra portale përpunimi Zayer deri në 26 m rrugë lëvizjeje, një frezë Soraluce me shtyllë lëvizëse me 20 m rrugë lëvizjeje, tri makina horizontale shpimi CNC TOS-Varnsdorf WHN 13 me tavolinë rrotulluese dhe një torno karuseli deri në Ø 4.800 mm — për pjesë të rënda deri në 50 t, me përmasa të sakta dhe të riprodhueshme. Parku i makinerive plotësohet nga një fond veglash dhe veglash speciale i rritur ndër dekada — shufra të gjata shpimi dhe zgjerimi, koka frezimi këndore, freza speciale dhe vegla filetimi —, i cili e bën të përpunueshme pothuajse çdo gjeometri.

Freza portale 26 m · 3 × makinë shpimi · Ø 4.800 mm · deri në 50 t

Makinë portale me shtyllë me makinë shpimi dhe qendër frezimi CNC për komponentë çeliku, nënmontime të salduara dhe pjesë të derdhura – Bock Lorch

Zayer · Thera W 26000 + 16000

Pjesë të mëdha deri në 26 metra — dy freza portale

Dy freza portale Zayer Thera W me kokë frezuese të rrotullueshme 30° dhe portal të mbështetur nga të dyja anët — deri në 26 m rrugë lëvizjeje për komponentët më të mëdhenj dhe më të gjatë, të frezuar me përmasa të sakta në një shtrëngim të vetëm.

Freza portaleKokë e rrotullueshmeXXL

2 makina · rrugë lëvizjeje X 26.000 × Y 5.000 × Z 3.250 mm · deri në 50 t

Qendër frezimi CNC Soraluce FR, 20.000 mm rrugë lëvizjeje – nënmontim shtylle i kapur për pajisje ngulëse dhe shpuese – përpunim pjesësh të mëdha Bock Maschinenbau

Soraluce · FR 20.000

Qendër frezimi & shpimi me shtyllë lëvizëse

Makinë me shtyllë lëvizëse me kokë frezuese të rrotullueshme, tavolinë rrotulluese dhe 20 m rrugë lëvizjeje — hapësira e punës e hapur nga lart nuk njeh kufizim lartësie portali dhe i pranon lirshëm me vinç pjesët e rënda e të vëllimshme: frezim, shpim dhe zgjerim në një shtrëngim të vetëm.

Shtyllë lëvizëseKokë e rrotullueshmeTavolinë rrotulluese 2,5 × 2,5 m

Rrugë lëvizjeje 20.000 × 4.000 × 1.600 mm · deri në 50 t

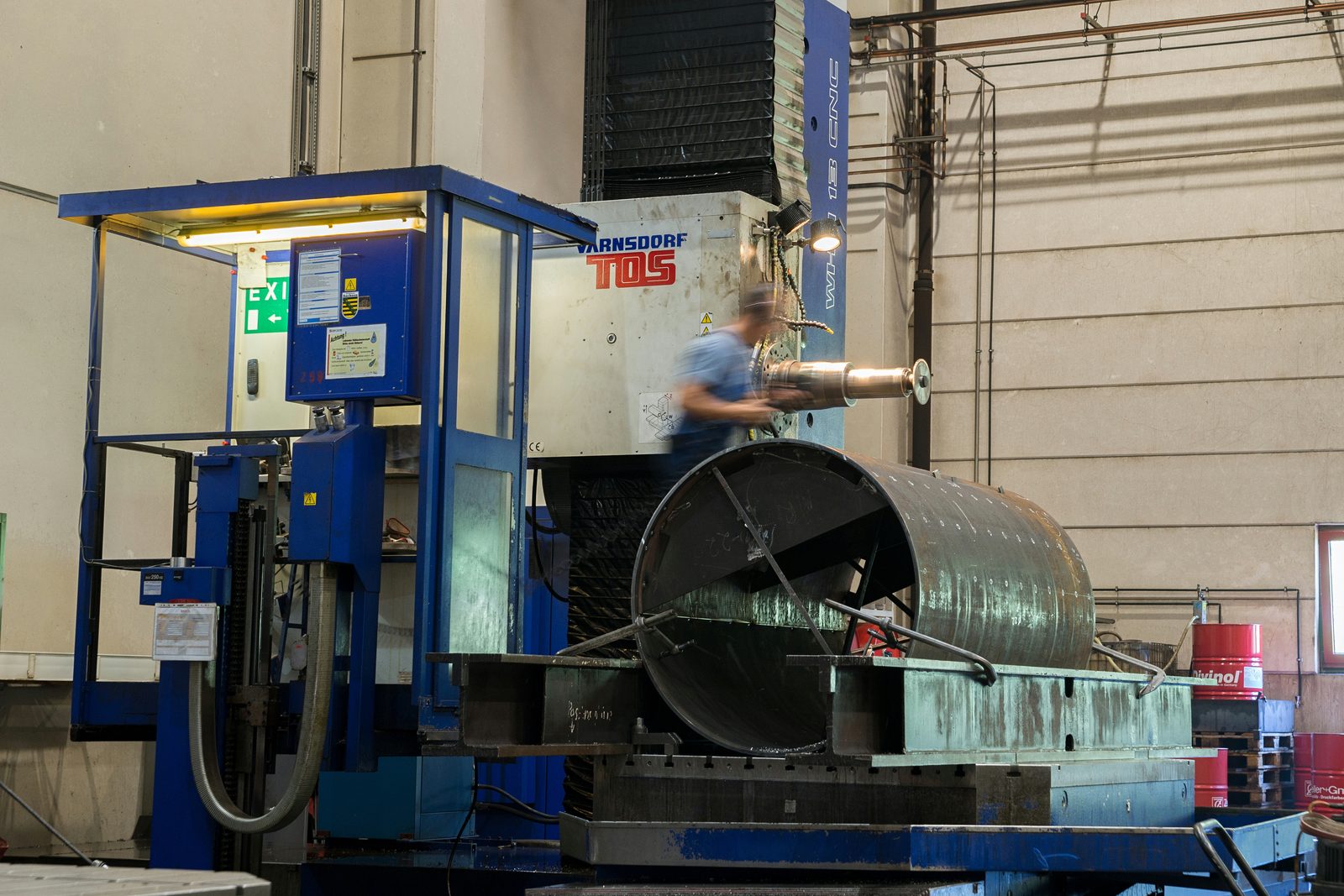

Makinë shpimi horizontale TOS-Varnsdorf WHN 13 CNC – bosht Ø 130 mm, rrugë lëvizjeje X 3.500 × Y 2.500 × Z 1.200 mm

TOS-Varnsdorf · 3 × WHN 13 CNC

Tri makina horizontale shpimi CNC me tavolinë rrotulluese

Tri TOS-Varnsdorf WHN 13 CNC të njëjta me bosht shpimi Ø 130 mm dhe tavolinë rrotulluese — shpim, zgjerim, frezim dhe filetim në një shtrëngim të vetëm. Kapacitet paralel për vrima dhe referenca pozicioni të sakta në komponentë të rëndë.

ZgjerimTavolinë rrotulluese 360°3 makina

Bosht Ø 130 mm · rrugë lëvizjeje X 3.500 × Y 2.500 × Z 1.200 mm

Përpunim pjesësh të mëdha me karusel, prodhim mekanik, prodhim i plotë me lyerje dhe montim – pjesë të rënda, prodhim me kontratë Bock Maschinenbau Lorch

Feichter · TOS · Meusser

Tornim & tornim karuseli

Tornim vertikal i fllanxhave të mëdha, tamburave dhe kurorave rrotulluese — pjesë të rënda rrotullimisht simetrike deri në gati pesë metra diametër.

Fllanxha të mëdhaKurora rrotulluese

Ø 4.800 mm · 2.400 mm lartësi · deri në 25 t

Makinë shpimi radiale Raboma si makinë historike shpimi dhe përdorimet e saj – park makinerish CNC për përpunim pjesësh të mëdha Bock Maschinenbau Lorch

Raboma · Invema · Gamor

Shpim radial & filetim

Tri makina radiale shpimi deri në 3 m krah dhe një makinë automatike filetimi — skema vrimash, vrima dhe fileta deri në M60 në pjesë të mëdha, të pozicionuara lirshëm përmes krahut rrotullues.

Shpim deri në Ø 90 mmFileta M2–M60Çelik · çelik inoks · Hardox

Shpim deri në Ø 90 mm · fileta M2–M60 · krah deri në 3.000 mm

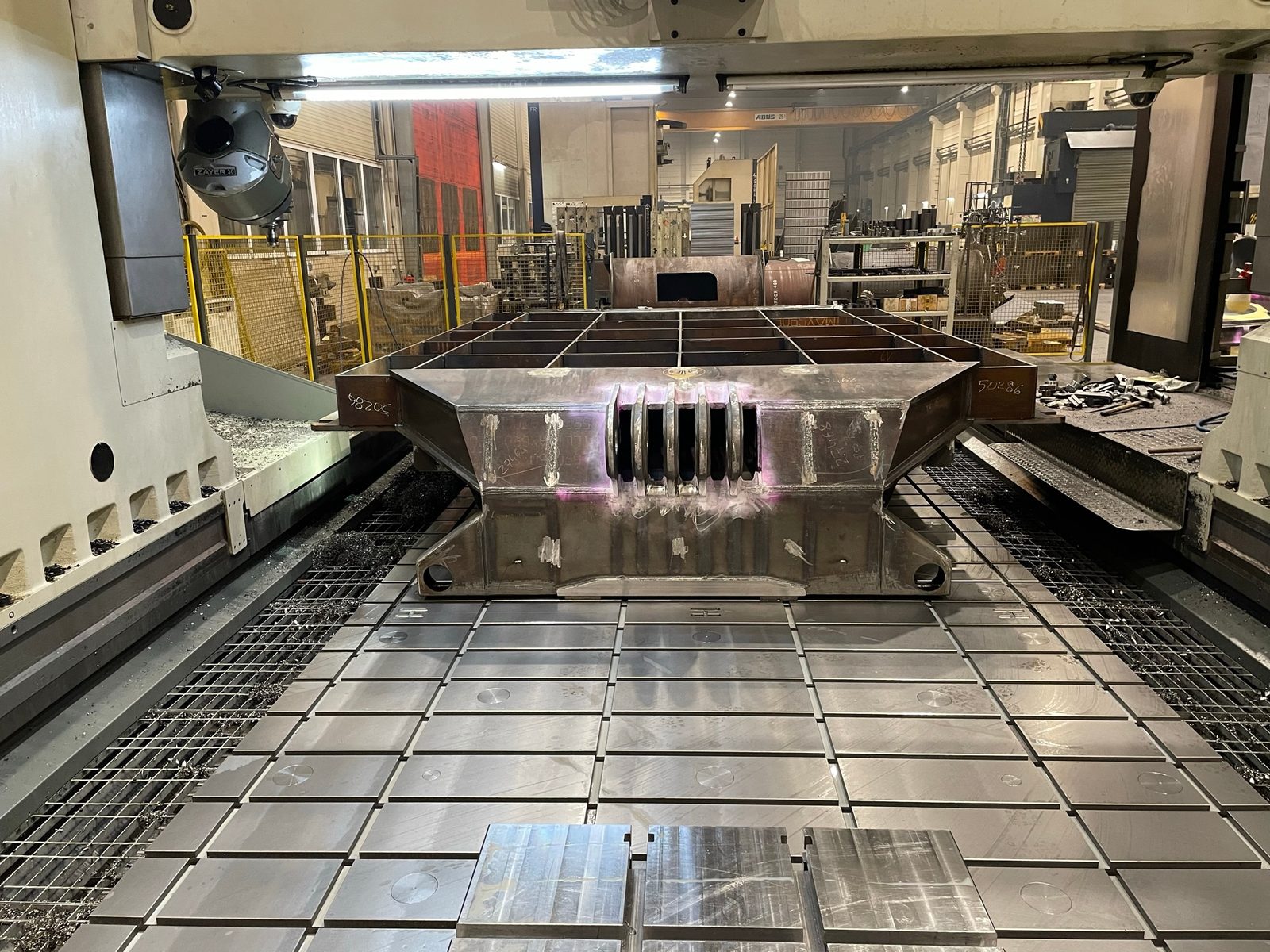

Frezim portal Zayer Thera W, prodhim me kontratë – Zayer – frezë portale, përpunim CNC i pjesëve të mëdha – me 26 m

Përpunim i pjesëve të mëdha

Ajo që shtrëngohet këtu, e lë hallën e përpunuar plotësisht.

Grup impiantesh · sipërfaqe

Sipërfaqe & mbrojtje nga korrozioni

Prekjen e fundit e japim brenda shtëpisë: pastrim deri në Sa 2,5 dhe lyerje industriale sipas EN ISO 12944 në kabinën e madhe 25 metra — kushtet më të mira të bazës ngjitëse dhe të mbrojtjes nga korrozioni për pjesë të rënda deri në 50 t.

Sa 2,5 · EN ISO 12944 · kabinë 25 × 7 × 6 m

Kabinë e madhe pastrimi me rërë 25.000 × 6.000 × 7.000 mm për pastrim me rërë dhe me korund – pastrim me rërë Sa 2,5, prodhim me kontratë Bock Maschinenbau Lorch

Kabinë e madhe pastrimi

Kabinë pastrimi me rërë 25 m

Pastrim deri në Sa 2,5 në kabinën e madhe 25 metra — bazë ngjitëse optimale para çdo veshjeje, edhe për pjesë të rënda deri në 50 t.

Sa 2,5Korund

25 × 7 × 6 m · deri në 50 t

Kabinë e madhe lyerjeje XXL 25.000 × 6.000 × 7.000 mm për lyerje industriale – lyerje industriale EN ISO 12944, prodhim me kontratë Bock Maschinenbau Lorch

Kabinë lyerjeje XXL

Kabinë industriale lyerjeje 25 m

Lyerje industriale sipas EN ISO 12944 për komponentët më të mëdhenj prej çeliku — pastrim dhe lyerje nga një dorë e vetme, një person kontakti.

EN ISO 12944Epoksi 2K

25 × 7 × 6 m · deri në 50 t

Grup impiantesh · trajtim pasues

Trajtim pasues & çlirim tensionesh

Pas saldimit i stabilizojmë komponentët: çlirimi vibrues i shkarkon tensionet e mbetura pa furrë, drejtimi me flakë korrigjon deformimin termik — të dyja brenda shtëpisë, para përpunimit përfundimtar.

VSR · drejtim me flakë · pa zbutje për çlirim tensionesh

Konfigurim i çlirimit vibrues të tensioneve si alternativë ndaj trajtimit termik për uljen e tensioneve – çlirim vibrues i tensioneve, prodhim me kontratë Bock

VIBMATIC 8000 · çlirim vibrues i tensioneve

Çlirim vibrues i tensioneve

Shkarkim i tensioneve të mbetura pa furrë — i shpejtë, ekonomik, me përmasa të qëndrueshme. Alternativa ndaj zbutjes për çlirim tensionesh për konstruksionet e salduara.

VSRpa nxehtësi

Reduktim i tensioneve të mbetura · me përmasa të qëndrueshme

Karrierë · në këto makineri punoni ju

Hekur i madh. Zanat i vërtetë.

Përpunim pjesësh të mëdha në një Soraluce. Tornim karuseli deri në katër metra. Saldim i certifikuar sipas EXC3. Kush fillon te Bock, punon me makineri që nuk gjenden në çdo cep — në një ekip që e kupton zanatin e vet, me pajisje moderne dhe komponentë për të cilët mund të krenohesh.

Shiko vendet e lira

Përpunim CNC i pjesëve të mëdha me frezim, tornim dhe shpim në parkun e makinerive – park makinerish CNC për përpunim pjesësh të mëdha Bock Maschinenbau Lorch

Pse Bock

Një park makinerish. Përgjegjësi e plotë.

Gjithçka nën një çati

Nga prerja deri te lyerja pa furnitor të jashtëm — një përgjegjësi, një person kontakti.

I certifikuar EXC3

DIN EN 1090-2 & EN ISO 3834-2 — cilësi e testuar saldimi për konstruksione mbajtëse.

Ngarkesa të rënda deri në 50 t

Vinç 2 × 25 t dhe makineri për përmasa komponentësh te të cilat të tjerët duhet të kalojnë pas.

I modernizuar vazhdimisht

Një park makinerish që përtërihet vazhdimisht — nga impianti i plazmës Messer deri te Soraluce FR.

Mbi 20 makina

Shtatë qendra të mëdha CNC përpunimi plus i gjithë spektri nën to — nga portali 26 m deri te tornoja konvencionale.

Të fillojmë

Komponenti juaj — ne kemi makinerinë për të.

Na dërgoni vizatimin tuaj ose një kërkesë të shkurtër. Ju merrni një ofertë pa detyrim — dhe një person kontakti që i njeh makineritë tona.

Kërkoni një projekt Te shërbimet tona
