Έλεγχος ραφών συγκόλλησης κατ' ανάθεση – μη καταστροφικός έλεγχος (ΜΚΕ)
Αποδείξτε την ποιότητα της ραφής χωρίς να καταστρέψετε το εξάρτημα – ως αυτοτελής υπηρεσία ελέγχου για τη διάταξή σας. Εσείς παραδίδετε το εξάρτημα, εμείς το ελέγχουμε με VT, PT και MT στο εργοστάσιό μας (Level 2 κατά DIN EN ISO 9712) και επισκευάζουμε τις ενδείξεις που βρέθηκαν, κατόπιν συνεννόησης. Έλεγχος κατ' ανάθεση στο Lorch — Ostalbkreis, περιοχή Στουτγάρδης, νότια Γερμανία.
Οπτικός, διεισδυτικός και έλεγχος μαγνητικών σωματιδίων εσωτερικά με εξειδικευμένο προσωπικό ελέγχου.
Level 2 κατά DIN EN ISO 9712
Έλεγχος από πιστοποιημένο προσωπικό – υπερηχητικός έλεγχος (UT) σε βάση έργου μέσω του συνεργάτη μας.
Ελεγμένο χωρίς ζημιά στο εξάρτημα
Αξιολόγηση επιφανειακών, κοντά στην επιφάνεια και εσωτερικών ενδείξεων, χωρίς να καταστραφεί το δοκίμιο ή το εξάρτημα.
Και για ξένα εξαρτήματα που παραδίδονται σε εμάς
Δεν χρειάζεται να κατασκευάζετε σε εμάς για να ελέγχετε σε εμάς – εξειδικευμένες επιχειρήσεις συγκόλλησης και χαλυβοκατασκευαστές χρησιμοποιούν τον ΜΚΕ μας ως καθαρή υπηρεσία ελέγχου.
Ενσωματωμένο στο πλαίσιο EXC3
ΜΚΕ ως μέρος του πιστοποιημένου συστήματος κατά DIN EN 1090-2 EXC3, EN ISO 3834-2 και ISO 9001.
Έλεγχος, επισκευή, επανέλεγχος
Αν βρεθεί ένδειξη, ο συγκολλητής την επισκευάζει στο ίδιο εργοστάσιο – ο επανέλεγχος ακολουθεί χωρίς μεταφορά και χωρίς δεύτερη διεπαφή.
Τι σημαίνει μη καταστροφικός έλεγχος;
Ο μη καταστροφικός έλεγχος (ΜΚΕ) καθιστά ορατές τις ανωμαλίες σε υλικά και ραφές συγκόλλησης, χωρίς να προκαλεί ζημιά στο εξάρτημα. Το καθοριστικό πλεονέκτημα – ο έλεγχος γίνεται στο πραγματικό εξάρτημα που θα χρησιμοποιηθεί αργότερα – το δοκίμιο παραμένει ακέραιο και έτοιμο για χρήση.
Στις συγκολλητές διατάξεις δεν μετράει μόνο η ολοκληρωμένη ραφή, αλλά και η ιχνηλάσιμη απόδειξη της απαιτούμενης ποιότητας. Ανάλογα με το εξάρτημα, το υλικό, την κατηγορία ραφής και την προδιαγραφή του πελάτη, συνοδεύουμε την παραγωγή με τις κατάλληλες μεθόδους ελέγχου και τεκμηριώνουμε το αποτέλεσμα.
Τον οπτικό, διεισδυτικό και έλεγχο μαγνητικών σωματιδίων τους πραγματοποιούμε in-house – με προσωπικό ελέγχου επιπέδου προσόντων Level 2 κατά DIN EN ISO 9712. Ο υπερηχητικός έλεγχος διατίθεται σε βάση έργου στο εργοστάσιό μας από πιστοποιημένο προσωπικό ελέγχου του συνεργάτη μας. Έτσι η Bock καλύπτει τις συνήθεις επιφανειακές και ογκομετρικές μεθόδους ελέγχου για χαλύβδινες και συγκολλητές κατασκευές:
Διαθέσιμες μέθοδοι ΜΚΕ

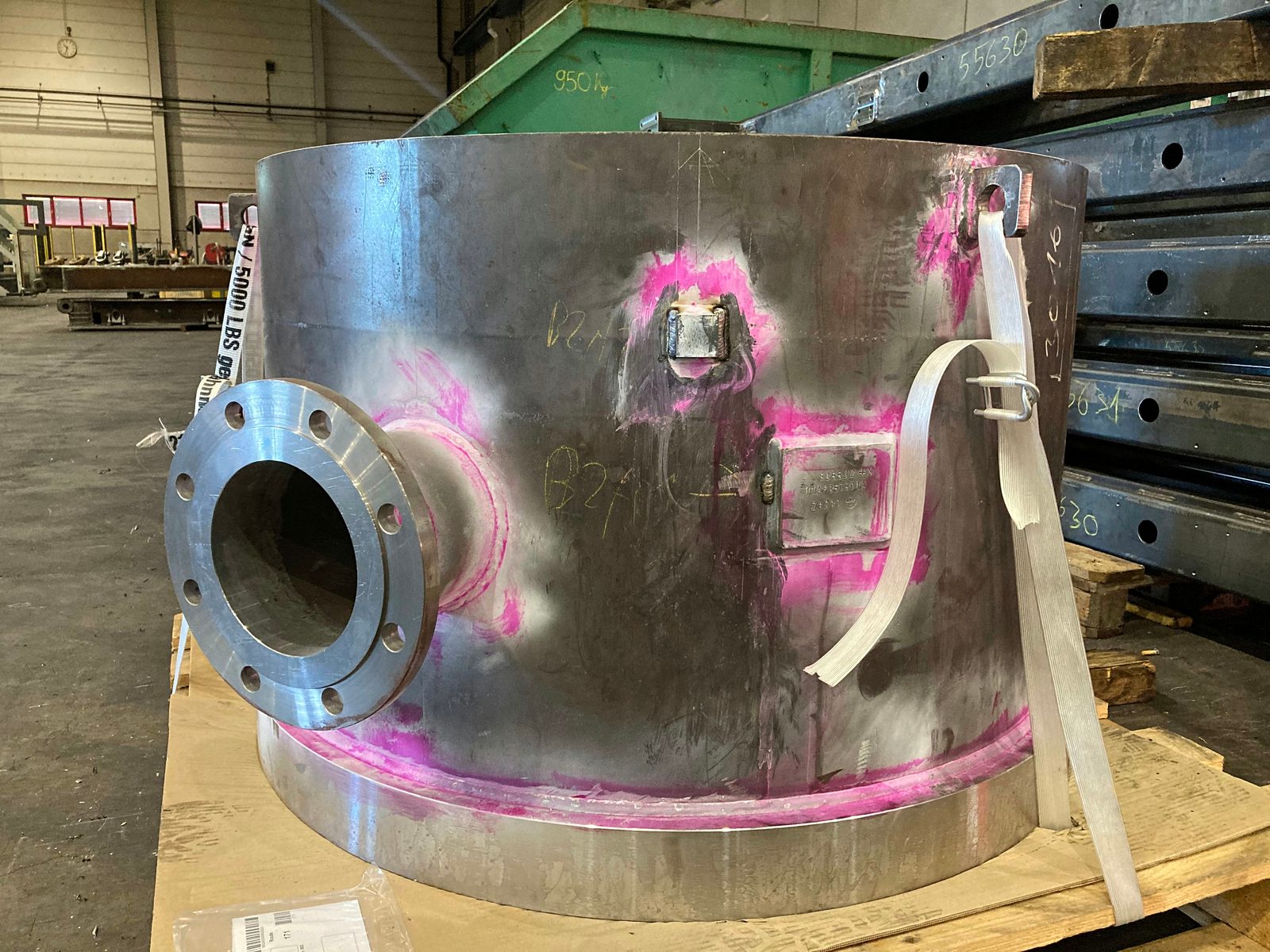

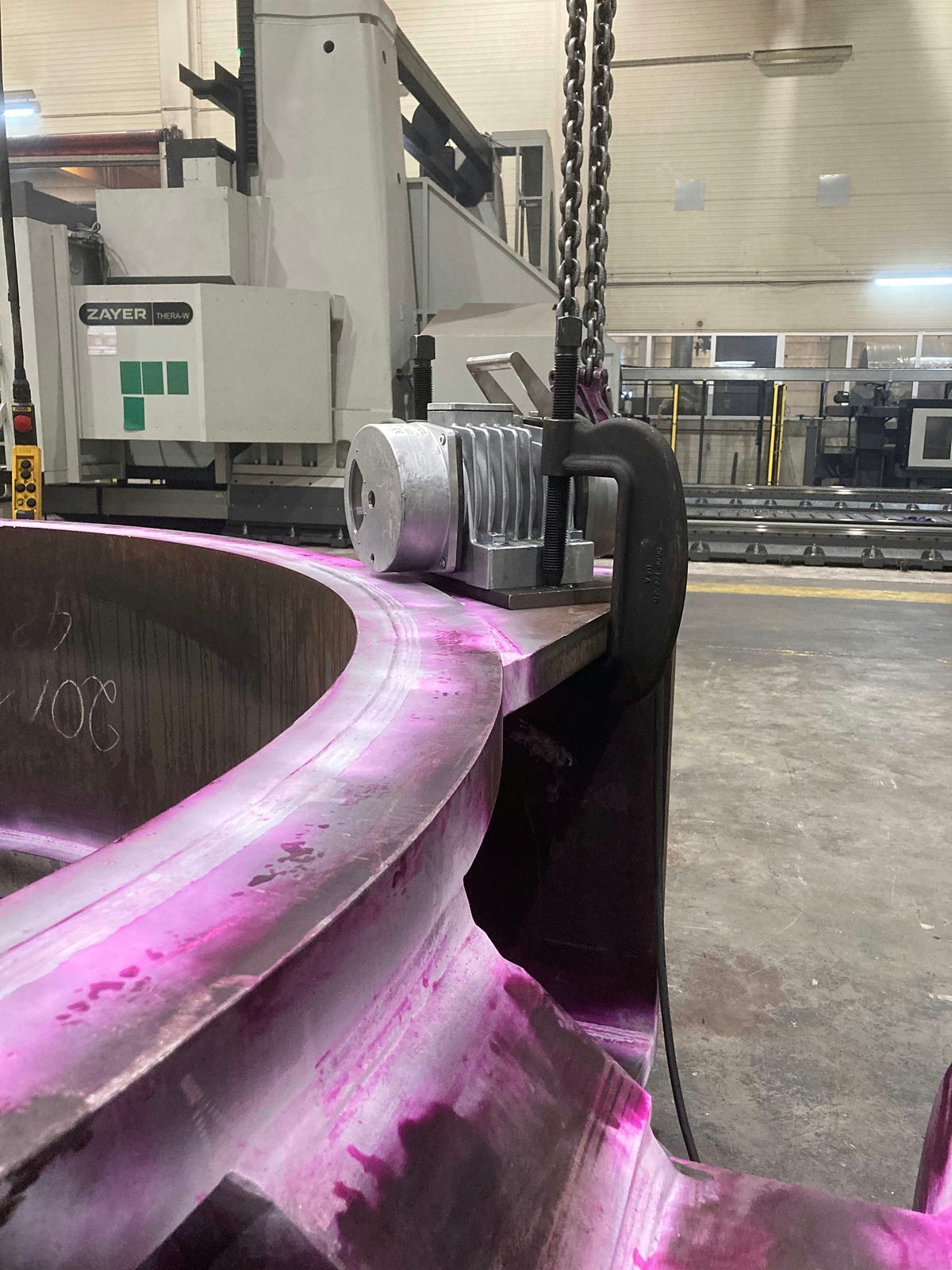

Οπτικός έλεγχος (VT), διεισδυτικός έλεγχος (PT) και έλεγχος μαγνητικών σωματιδίων (MT) – in-house με προσόντα Level 2 κατά DIN EN ISO 9712.
Υπερηχητικός έλεγχος (UT) – σε βάση έργου εντός της εταιρείας από πιστοποιημένο προσωπικό ελέγχου του συνεργάτη μας. Ογκομετρικοί έλεγχοι (ραδιογραφικός έλεγχος RT, έλεγχος υπερήχων UT) παρέχονται, εφόσον έχουν ανατεθεί, από πιστοποιημένους συνεργάτες.
Έτσι μπορούν να αξιολογηθούν επιφανειακές ενδείξεις, ρωγμές, ανωμαλίες κοντά στην επιφάνεια καθώς και εσωτερικές ανωμαλίες σε κατάλληλα εξαρτήματα και συγκολλητές συνδέσεις.
Η έκταση του ελέγχου και η τεκμηρίωση συμφωνούνται σε βάση έργου σύμφωνα με το σχέδιο, την απαίτηση προτύπου και την προδιαγραφή του πελάτη – έτσι η διασφάλιση ποιότητας δεν είναι γενική, αλλά προσαρμοσμένη στην εκάστοτε διάταξη.
Πάντα όταν η ποιότητα της ραφής πρέπει να είναι αποδείξιμη ή όταν τα ελαττώματα κοντά στην επιφάνεια πρέπει να αποκλείονται με ασφάλεια:
Ραφές συγκόλλησης φερουσών χαλύβδινων κατασκευών κατά DIN EN 1090-2 EXC3
Διατάξεις υποκείμενες σε παραλαβή στην κατασκευή δοχείων πίεσης και συσκευών (AD 2000, Οδηγία Εξοπλισμού υπό Πίεση)
Εξαρτήματα κρίσιμα για την ασφάλεια στην κατασκευή γερανών, εγκαταστάσεων και οχημάτων
Εξαρτήματα με απαιτούμενη ποιότητα ραφής σύμφωνα με σχέδιο, απαίτηση προτύπου ή προδιαγραφή του πελάτη
Σε περίπτωση αμφιβολίας διευκρινίζουμε από κοινού ποια μέθοδος ελέγχου και ποια έκταση τεκμηρίωσης απαιτούνται για το έργο σας – και παρέχουμε την κατάλληλη απόδειξη.
Η κανονικότητα δεν είναι η άψογη ραφή – στην πράξη ο οπτικός έλεγχος εντοπίζει το μεγαλύτερο μέρος των ραφών που απορρίπτονται. Καθοριστικό επομένως δεν είναι μόνο αν γίνεται έλεγχος, αλλά τι γίνεται μετά:
Τεκμηριώνουμε το είδος, τη θέση και το μήκος της ένδειξης και την αξιολογούμε ως προς το απαιτούμενο όριο αποδοχής.
Αν η ένδειξη δεν είναι αποδεκτή, συμφωνούμε μαζί σας την επισκευή – κατόπιν συνεννόησης και συμφωνίας, στο πλαίσιο ελεύθερης παραγωγικής δυναμικότητας.
Η επισκευή γίνεται από τους πιστοποιημένους συγκολλητές μας κατά DIN EN 1090-2 EXC3 – με εγκεκριμένη οδηγία συγκόλλησης, τεκμηριωμένη αντιστοίχιση συγκολλητή και επίβλεψη από τον υπεύθυνο συντονιστή συγκόλλησης (IWE/EWE).
Στη συνέχεια ελέγχουμε ξανά το επισκευασμένο σημείο. Στο ίδιο εργοστάσιο, χωρίς μεταφορά, χωρίς δεύτερη αρμοδιότητα – μόνο τότε ο έλεγχος θεωρείται επιτυχής.
Προϋπόθεση για την επισκευή είναι ένα υλικό που επεξεργαζόμαστε τακτικά – δομικός χάλυβας, λεπτόκοκκος δομικός χάλυβας, χάλυβας ανθεκτικός στη φθορά, ανοξείδωτος χάλυβας, duplex και χάλυβας δοχείων πίεσης. Στο αλουμίνιο ελέγχουμε (VT και PT), αλλά δεν συγκολλούμε· εκεί η υπηρεσία μας τελειώνει στο τεκμηριωμένο αποτέλεσμα του ελέγχου.
Ο μη καταστροφικός έλεγχος στην Bock δεν είναι ένα απομονωμένο τελικό βήμα, αλλά μέρος του πιστοποιημένου πλαισίου ποιότητας κατά DIN EN 1090-2 EXC3, EN ISO 3834-2 και DIN EN ISO 9001:2015. Η υπεύθυνη επίβλεψη συγκόλλησης (IWE/EWE) συνοδεύει την πιστοποίηση της διαδικασίας συγκόλλησης, την απαίτηση ελέγχου και την τεκμηρίωση – η συγκόλληση και ο έλεγχος συναντώνται στην ίδια εγκατάσταση.
Σε συνδυασμό με το πιστοποιητικό αναμετάθεσης σήμανσης υλικού κατά EN 10204, ολόκληρη η αλυσίδα ποιότητας και απόδειξης παραμένει σε ένα μέρος: από το ιχνηλάσιμο υλικό έως τον τεκμηριωμένο έλεγχο της ραφής – ένας συνομιλητής, μία συνεχής απόδειξη.
Μη καταστροφικός έλεγχος στην Bock – τα πλεονεκτήματά σας
Ελεγμένη ποιότητα ως τεκμηριωμένο μέρος της παραγωγικής μας διαδικασίας:
Level 2 κατά DIN EN ISO 9712
VT, PT και MT in-house με ίδιο εξειδικευμένο προσωπικό ελέγχου – υπερηχητικός έλεγχος σε βάση έργου από πιστοποιημένο προσωπικό ελέγχου του συνεργάτη μας.
Ελεγμένο χωρίς ζημιά στο εξάρτημα
Αξιολόγηση επιφανειακών ενδείξεων, ενδείξεων κοντά στην επιφάνεια και εσωτερικών ενδείξεων, χωρίς να καταστραφεί το δοκίμιο ή το εξάρτημα.
Ενσωματωμένο στο πλαίσιο EXC3
ΜΚΕ ως μέρος του πιστοποιημένου συστήματος ποιότητας κατά DIN EN 1090-2 EXC3, EN ISO 3834-2 και DIN EN ISO 9001:2015.
Έλεγχος και παραγωγή σε ένα μέρος
Συγκόλληση, έλεγχος και ιχνηλασιμότητα υλικού από ένα χέρι – χωρίς εξωτερική διεπαφή.
Επιχειρήσεις συγκόλλησης και χαλυβοκατασκευαστές από την περιοχή της Στουτγάρδης και την περιοχή DACH αξιοποιούν τον δικό μας μη καταστροφικό έλεγχο — πιστοποιητικά ελέγχου χωρίς εξωτερικό πάροχο, απευθείας από το εργοστάσιό μας στο Lorch.
Συχνές ερωτήσεις για τον μη καταστροφικό έλεγχο
Προσφέρετε μη καταστροφικό έλεγχο και φορητά, επιτόπου στον πελάτη;
Όχι. Ο έλεγχος γίνεται στο εργοστάσιό μας στο Lorch, όπου βρίσκονται μαζί τα μέσα ελέγχου, ο γερανός και η τεχνολογία συγκόλλησης. Αυτό έχει δύο πρακτικούς λόγους: ο διεισδυτικός έλεγχος και ο έλεγχος μαγνητικών σωματιδίων απαιτούν χρόνους διείσδυσης, ενδιάμεσου καθαρισμού και εμφάνισης – στο εργοστάσιο οι χρόνοι αναμονής τρέχουν παράλληλα με άλλη εργασία, επιτόπου γίνονται πληρωμένος νεκρός χρόνος. Και αν βρεθεί ένδειξη, η επισκευή με τον επακόλουθο επανέλεγχο είναι σε εμάς μια εσωτερική διαδρομή αντί για δεύτερη μετάβαση. Με παράδοση μέσω μεταφορικής, ο έλεγχος είναι επομένως σε πολλές περιπτώσεις φθηνότερος από μια επιτόπια επέμβαση.
Μπορώ να σας δώσω ένα εξάρτημα μόνο για έλεγχο, χωρίς να κατασκευάζω σε εσάς;
Ναι. Ο μη καταστροφικός έλεγχος είναι σε εμάς αυτοτελής υπηρεσία – δεν χρειάζεται ούτε να είστε πελάτης της παραγωγής ούτε να αναθέσετε περαιτέρω εργασίες. Εξειδικευμένες επιχειρήσεις συγκόλλησης και χαλυβοκατασκευαστές χωρίς δικά τους προσόντα Level 2 τον χρησιμοποιούν τακτικά ακριβώς έτσι. Το εξάρτημα παραδίδεται, ελέγχεται, τεκμηριώνεται και επιστρέφει.
Οπτικός και διεισδυτικός έλεγχος ναι – ο έλεγχος με έγχρωμο διεισδυτικό υγρό εφαρμόζεται σε όλα τα μη πορώδη υλικά, άρα και στο αλουμίνιο. Ο έλεγχος μαγνητικών σωματιδίων αποκλείεται για φυσικούς λόγους, επειδή το αλουμίνιο δεν είναι σιδηρομαγνητικό· για εσωτερικές ανωμαλίες παραμένει ο υπερηχητικός έλεγχος μέσω του συνεργάτη μας. Σημαντικό για τον προγραμματισμό: το αλουμίνιο δεν ανήκει στα υλικά που συγκολλούμε – επισκευή σε αυτό δεν μπορούμε να προσφέρουμε.
Επισκευάζετε αμέσως και τα ελαττώματα που βρέθηκαν;
Κατόπιν συνεννόησης και συμφωνίας ναι, στο πλαίσιο ελεύθερης παραγωγικής δυναμικότητας και εφόσον το υλικό ανήκει σε αυτά που επεξεργαζόμαστε τακτικά. Η επισκευή γίνεται κατά DIN EN 1090-2 EXC3 από πιστοποιημένους συγκολλητές με εγκεκριμένη οδηγία συγκόλλησης· στη συνέχεια ελέγχουμε ξανά το επισκευασμένο σημείο. Έτσι εκλείπει ο κύκλος επιστροφής, εξωτερικής επισκευής και νέας παράδοσης.
Αντικαθιστά το πρωτόκολλο ελέγχου σας την παραλαβή από ανεξάρτητο φορέα ελέγχου;
Όχι, και αυτή είναι μια συνειδητή οριοθέτηση. Ο ΜΚΕ μας είναι έλεγχος του κατασκευαστή, δηλαδή έλεγχος κατ' ανάθεση από εξειδικευμένο προσωπικό ελέγχου βαθμίδας Level 2 κατά DIN EN ISO 9712 – δεν αποτελεί πιστοποίηση διαπιστευμένου, ανεξάρτητου φορέα ελέγχου. Όπου απαιτείται ουδέτερη παραλαβή, για παράδειγμα από κοινοποιημένο οργανισμό στον τομέα του εξοπλισμού υπό πίεση, τον εμπλέκετε εσείς επιπλέον· ο τεκμηριωμένος έλεγχός μας αποτελεί τη βάση γι' αυτό.
Ποιες μεθόδους ελέγχου εκτελείτε οι ίδιοι και ποιες μέσω συνεργατών;
Τις επιφανειακές μεθόδους τις εκτελούμε οι ίδιοι: οπτικός έλεγχος (VT), έλεγχος με έγχρωμο διεισδυτικό υγρό (PT) και έλεγχος μαγνητικών σωματιδίων (MT), με προσωπικό ελέγχου βαθμίδας Level 2 κατά DIN EN ISO 9712. Ο υπερηχητικός έλεγχος (UT) διατίθεται σε βάση έργου στο εργοστάσιο από πιστοποιημένο προσωπικό ελέγχου του συνεργάτη μας, η ραδιογραφική εξέταση (RT) μέσω εξειδικευμένων συνεργατών – και τα δύο, εφόσον ανατεθούν ρητά.
Αναφέρετέ μας το εξάρτημα, το υλικό, το εύρος ελέγχου και την απαιτούμενη ομάδα αξιολόγησης. Ελέγχουμε εξαρτήματα που μας παραδίδονται ως αυτοτελή υπηρεσία ελέγχου και, κατόπιν συνεννόησης, αποκαθιστούμε απευθείας τις ενδείξεις που εντοπίζονται.
